高分子物理第四版华幼卿答案VIP专享VIP免费

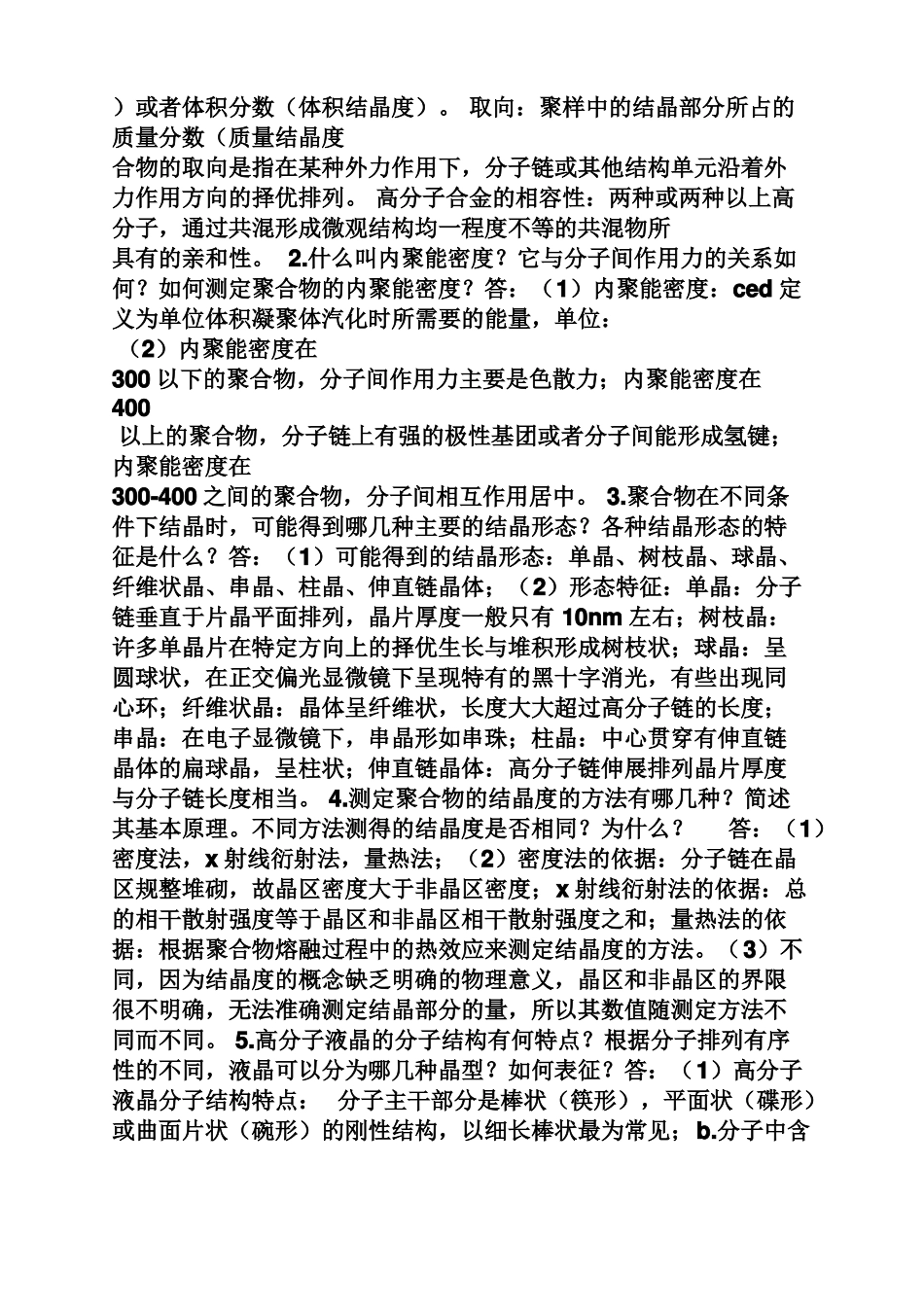

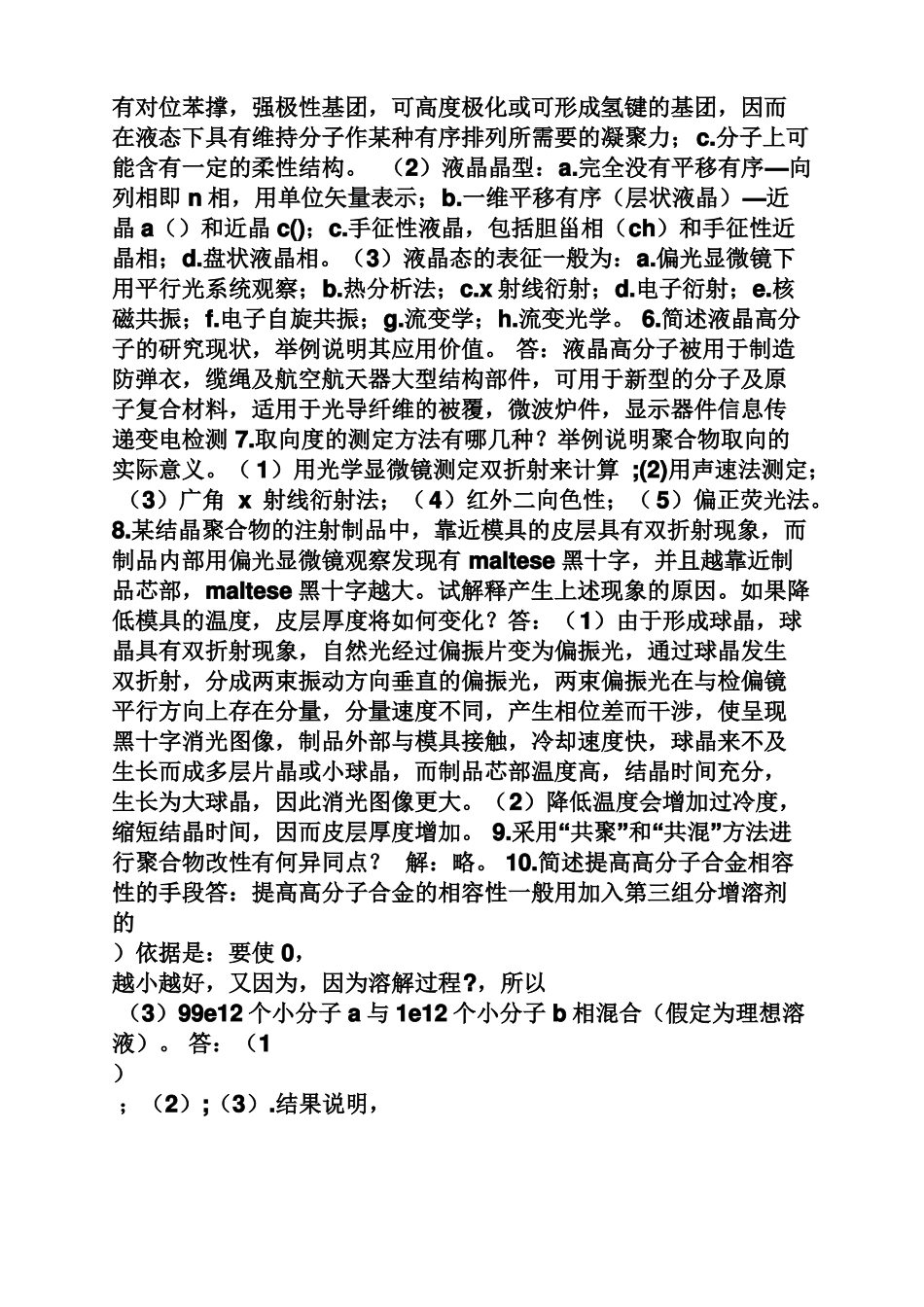

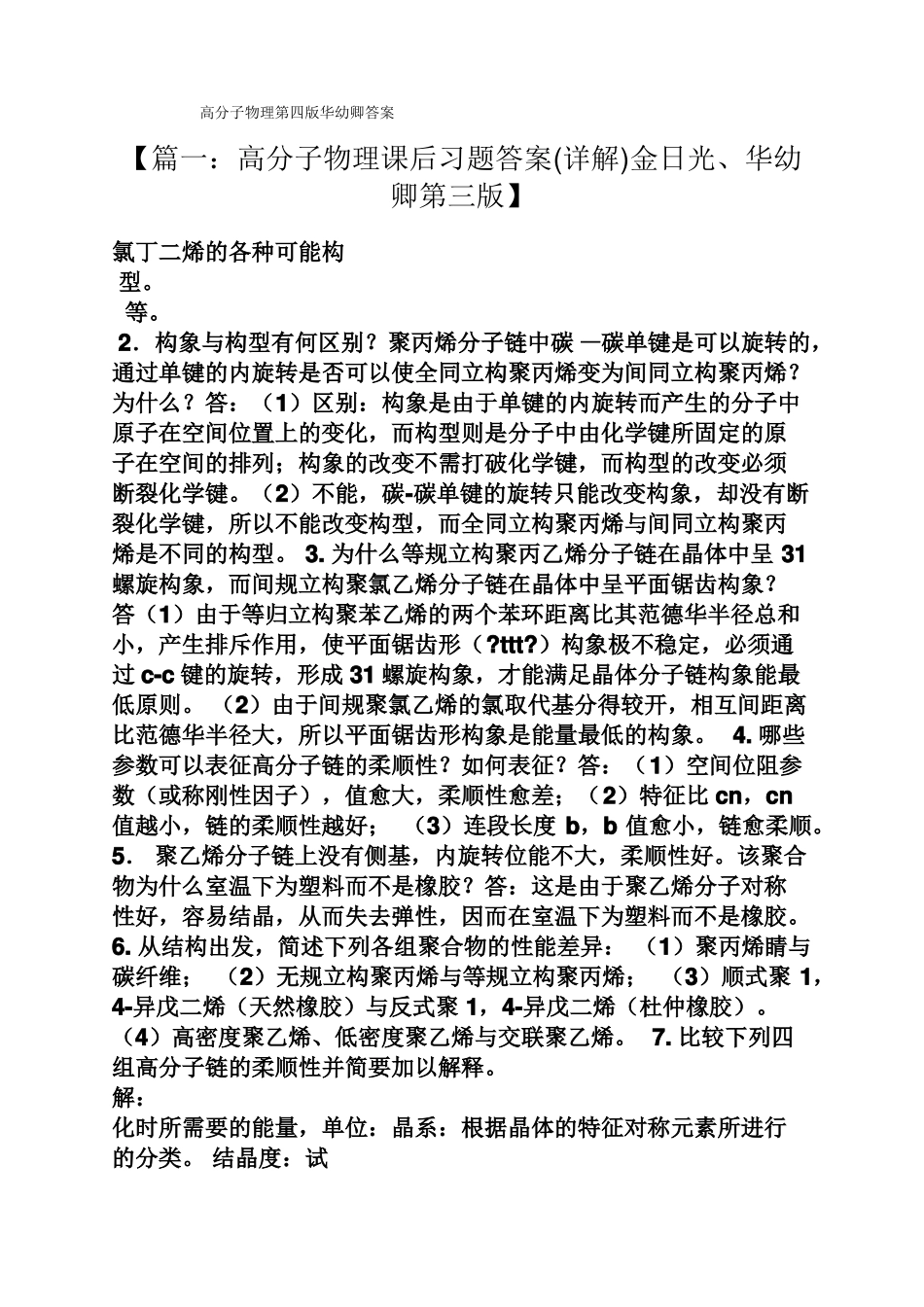

高分子物理第四版华幼卿答案【篇一：高分子物理课后习题答案(详解)金日光、华幼卿第三版】氯丁二烯的各种可能构型。等。2．构象与构型有何区别？聚丙烯分子链中碳—碳单键是可以旋转的，通过单键的内旋转是否可以使全同立构聚丙烯变为间同立构聚丙烯？为什么？答：（1）区别：构象是由于单键的内旋转而产生的分子中原子在空间位置上的变化，而构型则是分子中由化学键所固定的原子在空间的排列；构象的改变不需打破化学键，而构型的改变必须断裂化学键。（2）不能，碳-碳单键的旋转只能改变构象，却没有断裂化学键，所以不能改变构型，而全同立构聚丙烯与间同立构聚丙烯是不同的构型。3.为什么等规立构聚丙乙烯分子链在晶体中呈31螺旋构象，而间规立构聚氯乙烯分子链在晶体中呈平面锯齿构象？答（1）由于等归立构聚苯乙烯的两个苯环距离比其范德华半径总和小，产生排斥作用，使平面锯齿形（?ttt?）构象极不稳定，必须通过c-c键的旋转，形成31螺旋构象，才能满足晶体分子链构象能最低原则。（2）由于间规聚氯乙烯的氯取代基分得较开，相互间距离比范德华半径大，所以平面锯齿形构象是能量最低的构象。4.哪些参数可以表征高分子链的柔顺性？如何表征？答：（1）空间位阻参数（或称刚性因子），值愈大，柔顺性愈差；（2）特征比cn，cn值越小，链的柔顺性越好；（3）连段长度b，b值愈小，链愈柔顺。5．聚乙烯分子链上没有侧基，内旋转位能不大，柔顺性好。该聚合物为什么室温下为塑料而不是橡胶？答：这是由于聚乙烯分子对称性好，容易结晶，从而失去弹性，因而在室温下为塑料而不是橡胶。6.从结构出发，简述下列各组聚合物的性能差异：（1）聚丙烯睛与碳纤维；（2）无规立构聚丙烯与等规立构聚丙烯；（3）顺式聚1，4-异戊二烯（天然橡胶）与反式聚1，4-异戊二烯（杜仲橡胶）。（4）高密度聚乙烯、低密度聚乙烯与交联聚乙烯。7.比较下列四组高分子链的柔顺性并简要加以解释。解：化时所需要的能量，单位：晶系：根据晶体的特征对称元素所进行的分类。结晶度：试）或者体积分数（体积结晶度）。取向：聚样中的结晶部分所占的质量分数（质量结晶度合物的取向是指在某种外力作用下，分子链或其他结构单元沿着外力作用方向的择优排列。高分子合金的相容性：两种或两种以上高分子，通过共混形成微观结构均一程度不等的共混物所具有的亲和性。2.什么叫内聚能密度？它与分子间作用力的关系如何？如何测定聚合物的内聚能密度？答：（1）内聚能密度：ced定义为单位体积凝聚体汽化时所需要的能量，单位：（2）内聚能密度在300以下的聚合物，分子间作用力主要是色散力；内聚能密度在400以上的聚合物，分子链上有强的极性基团或者分子间能形成氢键；内聚能密度在300-400之间的聚合物，分子间相互作用居中。3.聚合物在不同条件下结晶时，可能得到哪几种主要的结晶形态？各种结晶形态的特征是什么？答：（1）可能得到的结晶形态：单晶、树枝晶、球晶、纤维状晶、串晶、柱晶、伸直链晶体；（2）形态特征：单晶：分子链垂直于片晶平面排列，晶片厚度一般只有10nm左右；树枝晶：许多单晶片在特定方向上的择优生长与堆积形成树枝状；球晶：呈圆球状，在正交偏光显微镜下呈现特有的黑十字消光，有些出现同心环；纤维状晶：晶体呈纤维状，长度大大超过高分子链的长度；串晶：在电子显微镜下，串晶形如串珠；柱晶：中心贯穿有伸直链晶体的扁球晶，呈柱状；伸直链晶体：高分子链伸展排列晶片厚度与分子链长度相当。4.测定聚合物的结晶度的方法有哪几种？简述其基本原理。不同方法测得的结晶度是否相同？为什么？答：（1）密度法，x射线衍射法，量热法；（2）密度法的依据：分子链在晶区规整堆砌，故晶区密度大于非晶区密度；x射线衍射法的依据：总的相干散射强度等于晶区和非晶区相干散射强度之和；量热法的依据：根据聚合物熔融过程中的热效应来测定结晶度的方法。（3）不同，因为结晶度的概念缺乏明确的物理意义，晶区和非晶区的界限很不明确，无法准确测定结晶部分的量，所以其数值随测定方法不同而不同。5.高分子液晶的分子结构有何特点？根据分子排列有序性的不同，液晶可以分为哪几种晶型？如何表征？答...
