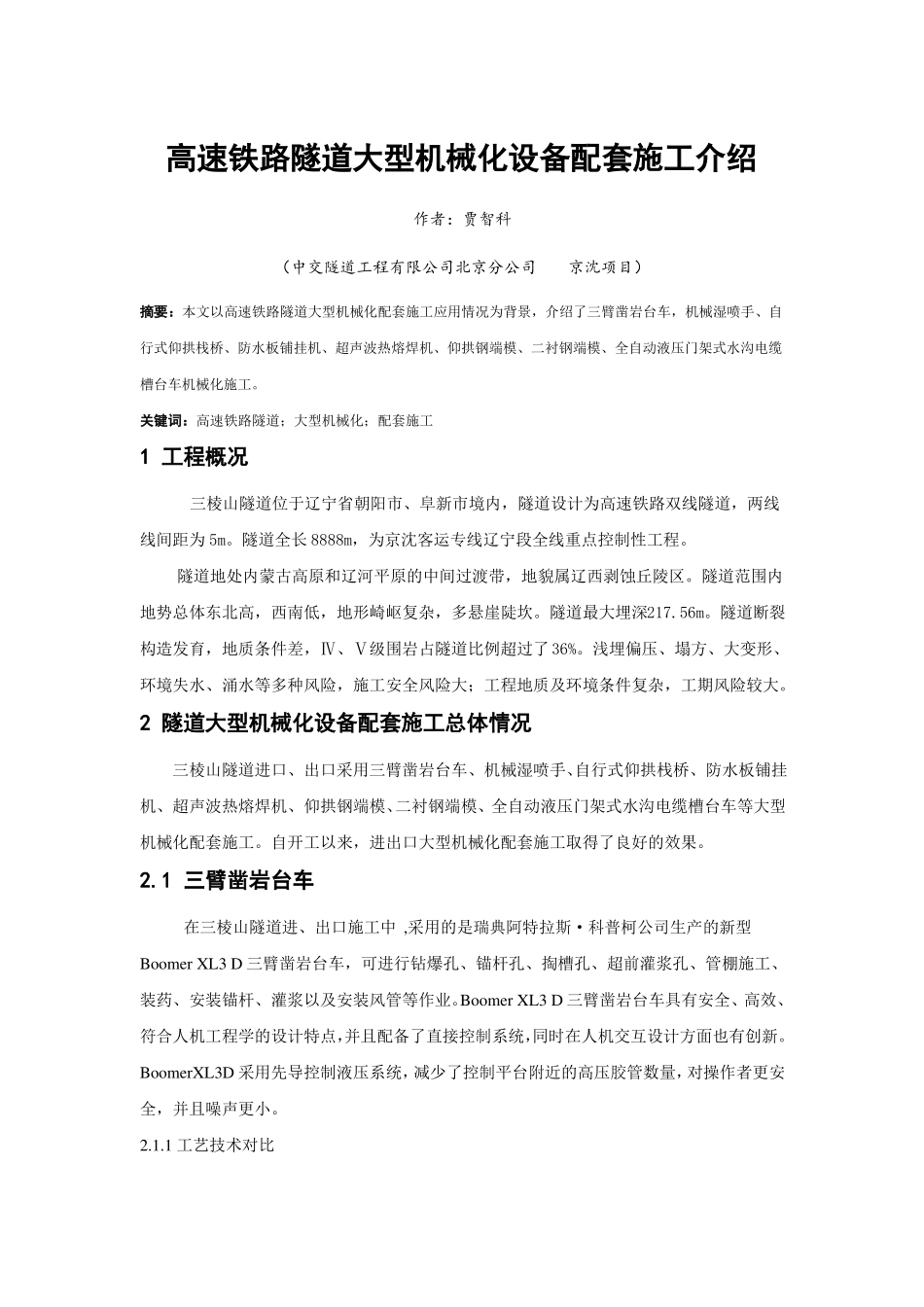

高速铁路隧道大型机械化设备配套施工介绍作者：贾智科（中交隧道工程有限公司北京分公司京沈项目）摘要：本文以高速铁路隧道大型机械化配套施工应用情况为背景，介绍了三臂凿岩台车，机械湿喷手、自行式仰拱栈桥、防水板铺挂机、超声波热熔焊机、仰拱钢端模、二衬钢端模、全自动液压门架式水沟电缆槽台车机械化施工。关键词：高速铁路隧道；大型机械化；配套施工1工程概况三棱山隧道位于辽宁省朝阳市、阜新市境内，隧道设计为高速铁路双线隧道，两线线间距为5m。隧道全长8888m，为京沈客运专线辽宁段全线重点控制性工程。隧道地处内蒙古高原和辽河平原的中间过渡带，地貌属辽西剥蚀丘陵区。隧道范围内地势总体东北高，西南低，地形崎岖复杂，多悬崖陡坎。隧道最大埋深217.56m。隧道断裂构造发育，地质条件差，Ⅳ、Ⅴ级围岩占隧道比例超过了36%。浅埋偏压、塌方、大变形、环境失水、涌水等多种风险，施工安全风险大；工程地质及环境条件复杂，工期风险较大。2隧道大型机械化设备配套施工总体情况三棱山隧道进口、出口采用三臂凿岩台车、机械湿喷手、自行式仰拱栈桥、防水板铺挂机、超声波热熔焊机、仰拱钢端模、二衬钢端模、全自动液压门架式水沟电缆槽台车等大型机械化配套施工。自开工以来，进出口大型机械化配套施工取得了良好的效果。2.1三臂凿岩台车在三棱山隧道进、出口施工中,采用的是瑞典阿特拉斯·科普柯公司生产的新型BoomerXL3D三臂凿岩台车，可进行钻爆孔、锚杆孔、掏槽孔、超前灌浆孔、管棚施工、装药、安装锚杆、灌浆以及安装风管等作业。BoomerXL3D三臂凿岩台车具有安全、高效、符合人机工程学的设计特点，并且配备了直接控制系统，同时在人机交互设计方面也有创新。BoomerXL3D采用先导控制液压系统，减少了控制平台附近的高压胶管数量，对操作者更安全，并且噪声更小。2.1.1工艺技术对比三臂凿岩台车拥有先进液压凿岩系统、电动环保系统,为全液压传动,能效高,气体和噪音污染小,进出灵活方便,技术先进;而人工手持风钻、地质钻机为风能传动,依靠人力,其效率只有液压传动的30%。2.1.2适用条件对比三臂凿岩台车在三棱山隧道进口的施工实践证明:与人工手持风钻对比,三臂凿岩台车同样适应隧道Ⅲ、Ⅳ、Ⅴ级及破碎风化岩的施工,同样适应,并具备一机多能、安全高效的优势。2.1.3施工质量对比利用三臂凿岩台车,深孔地质预测预报,高质量的钻孔安装大管棚、小导管、锚杆,可大大提高支护质量,从而提高全隧的施工安全质量。2.1.4工作效率对比利用三臂凿岩台车钻孔，一个孔成孔时间约为1.5分钟，人工钻孔则需要10-15分钟，一个三臂凿岩台车相当于20把风枪的工作效率。三臂凿岩台车钻孔只需4个司钻工,9个炮工,共13人,而人工开挖则需26个人,可节省大量人力,效率高。图1：三臂凿岩台车图2:三臂凿岩台车钻孔作业2.1.5主要结论①三臂凿岩台车成孔速度快,循环进尺3.5ｍ,可节约1.5ｈ,特别在硬岩施工时,优势尤为明显。②三臂凿岩台车机组人员劳动强度低,掌子面噪音小,空气清新,不易卡钻,掌子面视线较好,简洁、整齐,大大促进掌子面的文明施工。③三臂凿岩台车钻孔孔径较大,对清孔、装药尤为有利,在硬岩深孔中,可节省不少装药前的吹孔时间。④三臂凿岩台车在Ⅳ,Ⅴ级及破碎风化岩施工中,很容易按设计要求施工径向系统锚杆,进行超前小导管的钻孔和安装,可完全满足工程质量要求和安全保证。2.2机械湿喷手2.2.1基本特点1）湿喷作业采用西班牙生产的Sika-PM500PC混凝土喷射机组，该设备通过操作有线“遥控器”来控制喷射头进行喷混凝土作业，喷射头上安装有摆动马达和回转马达，可实现240°的摆动和360°回转，喷射臂的所有动作全部由液压驱动，喷嘴刷动马达可以实现8×360°无限连续刷动。2）喷射范围大，最大喷射高度16.8m，最大喷射宽度为30m，前方最远喷射距离为15m，喷料速度为10-30m3/h，配备有液态添加剂计量输送装置，对混凝土和速凝剂流量同步程序控制。该设备与传统的湿喷机相比喷射砼机械手相比较，其为自行式设备，到达现场后能快速调整机位，无需接送风水管，砼运输到现场后即可直接进行喷射作业，且实际的喷料速度比2台（9m3/h）的湿喷机快2倍：2.2.2操作要点1）混凝土必须满足:最大...
