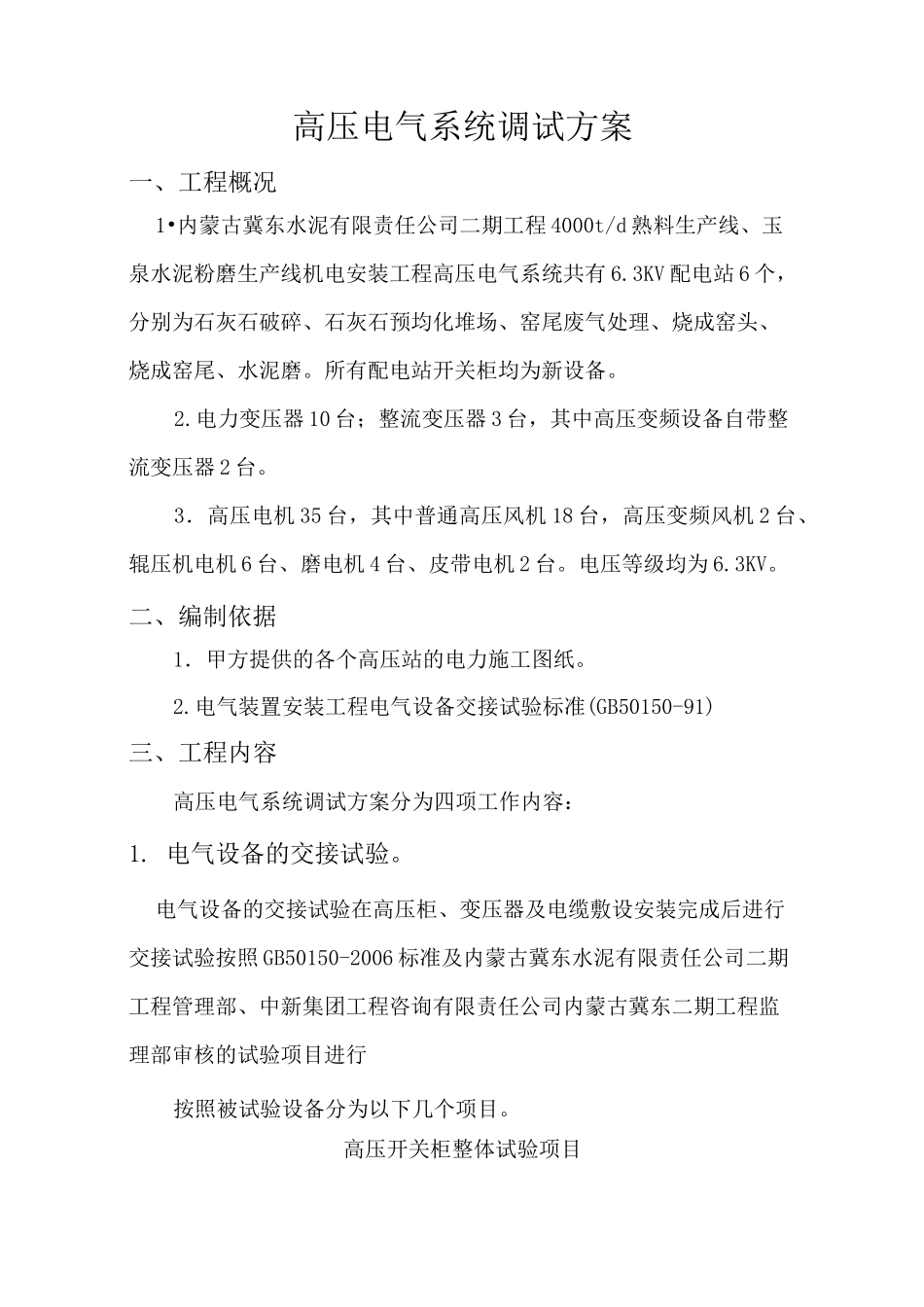

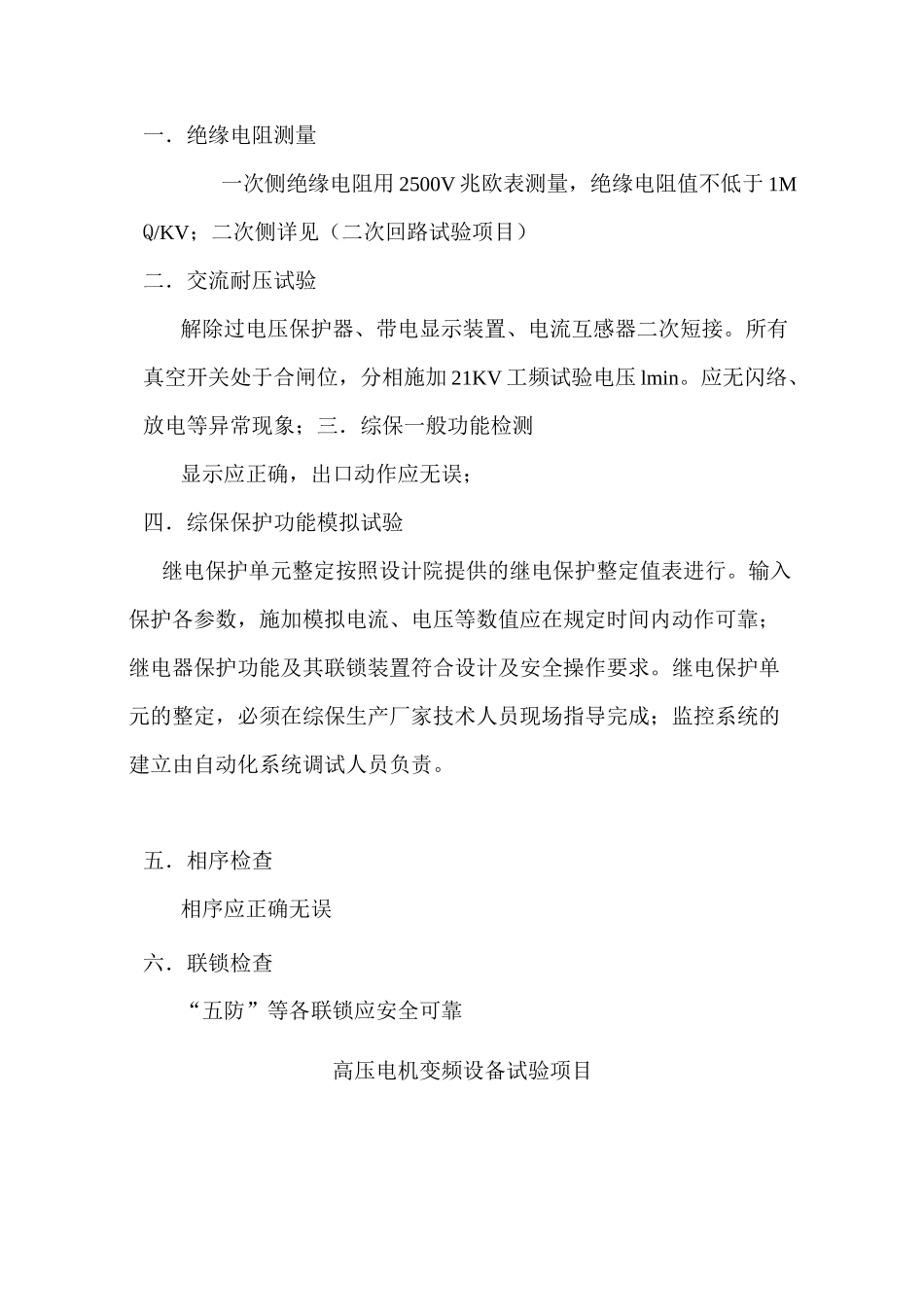

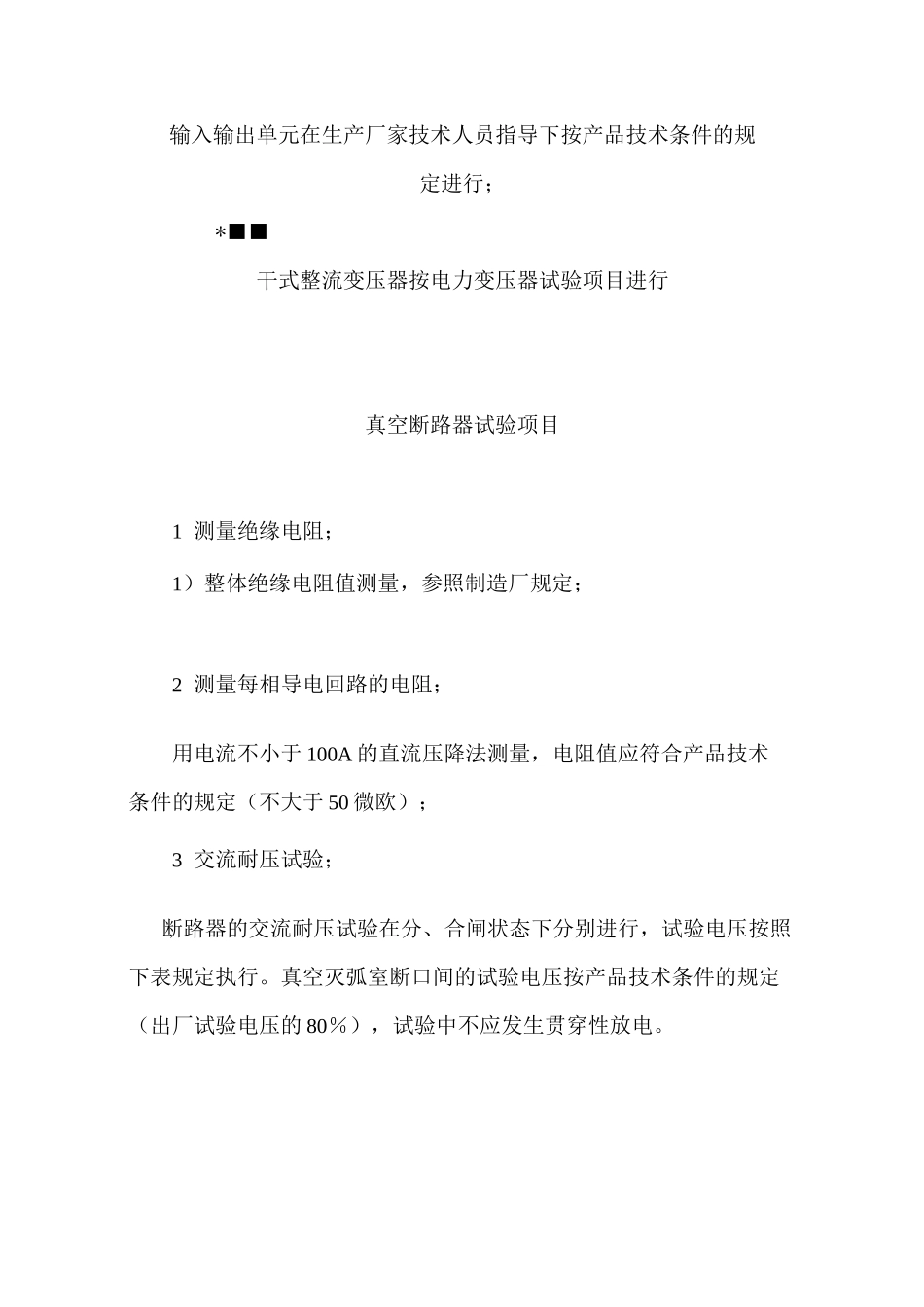

高压电气系统调试方案一、工程概况1•内蒙古冀东水泥有限责任公司二期工程4000t/d熟料生产线、玉泉水泥粉磨生产线机电安装工程高压电气系统共有6.3KV配电站6个，分别为石灰石破碎、石灰石预均化堆场、窑尾废气处理、烧成窑头、烧成窑尾、水泥磨。所有配电站开关柜均为新设备。2.电力变压器10台；整流变压器3台，其中高压变频设备自带整流变压器2台。3．高压电机35台，其中普通高压风机18台，高压变频风机2台、辊压机电机6台、磨电机4台、皮带电机2台。电压等级均为6.3KV。二、编制依据1．甲方提供的各个高压站的电力施工图纸。2.电气装置安装工程电气设备交接试验标准(GB50150-91)三、工程内容高压电气系统调试方案分为四项工作内容：1.电气设备的交接试验。电气设备的交接试验在高压柜、变压器及电缆敷设安装完成后进行交接试验按照GB50150-2006标准及内蒙古冀东水泥有限责任公司二期工程管理部、中新集团工程咨询有限责任公司内蒙古冀东二期工程监理部审核的试验项目进行按照被试验设备分为以下几个项目。高压开关柜整体试验项目一．绝缘电阻测量一次侧绝缘电阻用2500V兆欧表测量，绝缘电阻值不低于1MQ/KV；二次侧详见（二次回路试验项目）二．交流耐压试验解除过电压保护器、带电显示装置、电流互感器二次短接。所有真空开关处于合闸位，分相施加21KV工频试验电压lmin。应无闪络、放电等异常现象；三．综保一般功能检测显示应正确，出口动作应无误；四．综保保护功能模拟试验继电保护单元整定按照设计院提供的继电保护整定值表进行。输入保护各参数，施加模拟电流、电压等数值应在规定时间内动作可靠；继电器保护功能及其联锁装置符合设计及安全操作要求。继电保护单元的整定，必须在综保生产厂家技术人员现场指导完成；监控系统的建立由自动化系统调试人员负责。五．相序检查相序应正确无误六．联锁检查“五防”等各联锁应安全可靠高压电机变频设备试验项目输入输出单元在生产厂家技术人员指导下按产品技术条件的规定进行；*■■干式整流变压器按电力变压器试验项目进行真空断路器试验项目1测量绝缘电阻；1）整体绝缘电阻值测量，参照制造厂规定；2测量每相导电回路的电阻；用电流不小于100A的直流压降法测量，电阻值应符合产品技术条件的规定（不大于50微欧）；3交流耐压试验；断路器的交流耐压试验在分、合闸状态下分别进行，试验电压按照下表规定执行。真空灭弧室断口间的试验电压按产品技术条件的规定（出厂试验电压的80％），试验中不应发生贯穿性放电。断路器的交流耐压试验标准额定电压kV最高工作电压kV1min工频耐受电压kV峰值相对地相间断路器断口33.625253567.232323510124242353540.59595354断路器操动机构的试验。1）断路器操动机构检查；内部各连接件应无异常；2）对断路器进行就地或远控操作，每次操作断路器均应正确可靠地动作，其联锁及闭锁装置回路的动作应符合产品及设计要求3）直流电磁或弹簧机构的操动试验，按下表的规定进行；直流电磁或弹簧机构的操动试验操作类别操作线圈端钮电压与额定电源电压的比值（％）操作次数合、分1103合85(80)3分653合、分、重1003合避雷器、过电压保护器试验项目1测量金属氧化物避雷器及基座绝缘电阻；用2500V兆欧表，绝缘电阻不小于1000MQ2工频放电电压试验。1）工频放电电压，应符合产品技术条件的规定；2）工频放电电压试验时，放电后应快速切除电源，切断电源时间不大于0.5s,过流保护动作电流控制在0.2〜0.7A。电容器试验项目1测量绝缘电阻；测量并联电容器的绝缘电阻应在电极对外壳之间进行；2测量电容器电容值；电容器电容值的偏差应在额定电容值的±5%范围内，电容器组中各相电容的最大值和最小值之比,不应超过1.08。。3并联电容器交流耐压试验；交流耐压试验，应符合下列规定：1)并联电容器电极对外壳交流耐压试验电压值应符合下表的规定；2)当产品出厂试验电压值不符合下表的规定时，交接试验电压按产品出厂试验电压值的75%进行。表19.0.5并联电容器交流耐压试验电压标准额定电压(kV)<113610152035出厂试验电压(kV)368/2523/3030/4240/5550/6580/95交接试验电压(kV)2.254.518.7622.531.541.2548.7571.25注：斜线下的...
