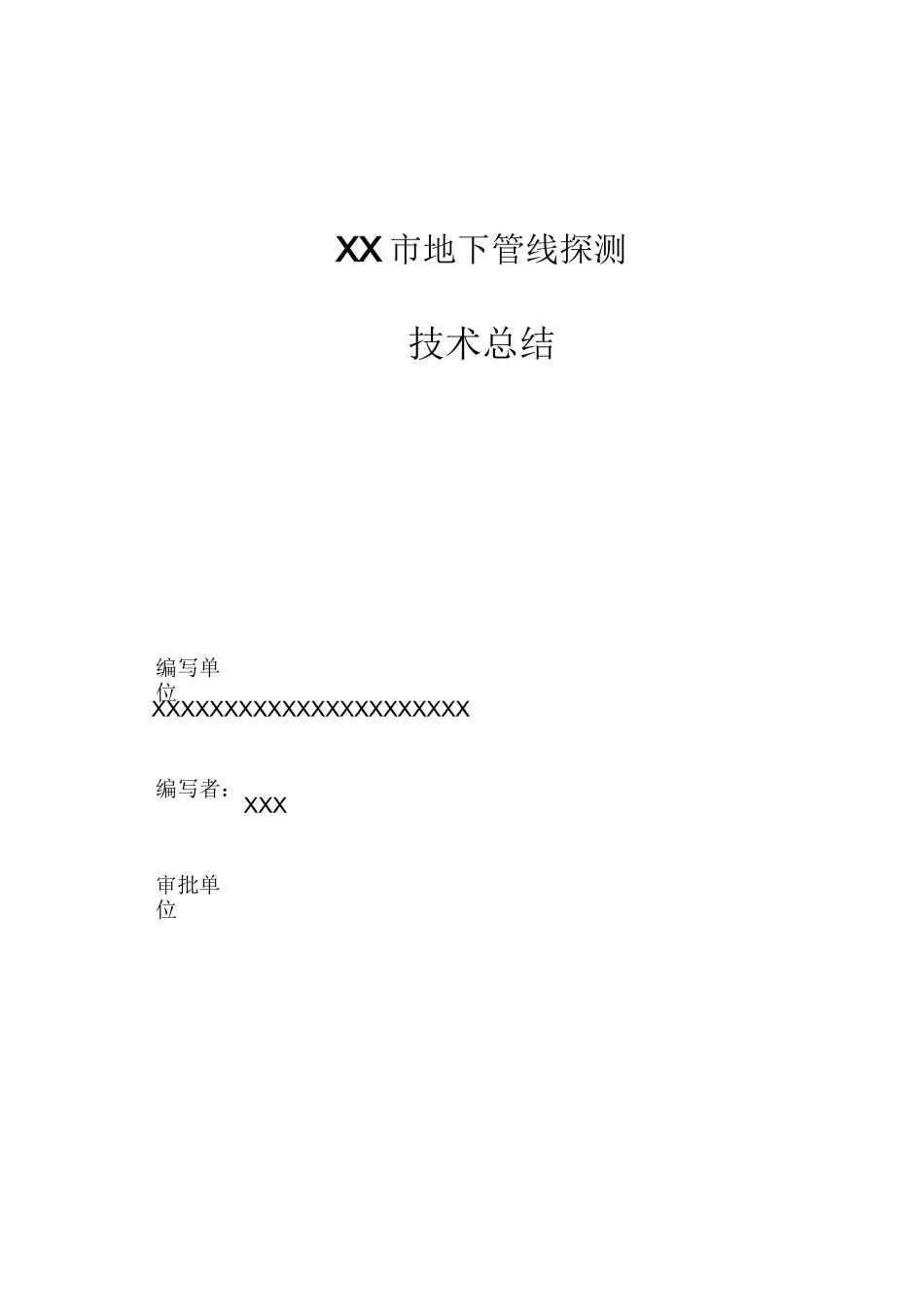

XX市地下管线探测技术总结XXXXXXXXXXXXXXXXXXXX年XX月编写单位编写者：审批单位XX市地下管线探测技术总结XXXXXXXXXXXXXXXXXXXXXXXXXXXXX年XX月第一章工程概况11.1工程目的11.2工程要求11.3投入技术力量21.4完成的主要工作量2第二章技术及精度要求62.1技术依据62.2技术要求62.3精度要求82.4调查区坐标系统及起算依据82.5成图规格9第三章地下管线探测93.1隐蔽地下管线探查应遵循的原则93.2仪器选择93.3探测工作的展开93.4金属与非金属管线的探测103.5管线点编号及标注103.6探测技术103.7主要疑难管种与疑难地段的探测方法11第四章地下管线测量114.1一级GPS控制测量114.2高程控制测量134.3图根控制测量144.4管线点测量14第五章1：500带状地形图修补测155.1基本要求错误!未定义书签。5.2地形测量错误!未定义书签。第六章管线图的编辑绘制166.1基本要求错误!未定义书签。6.2管线图编辑错误!未定义书签。第七章检查验收177.1全面贯彻质量保证体系177.2认真落实“三检”制度177.3抽查比例错误!未定义书签。7.4管线成果质量检查报告错误!未定义书签。第八章上交成果资料198.1技术文件198.2控制测量208.3管线探测20附录A地下管线的代号和颜色21附录B地下管线探测安全保护规定22XX市地下管线探测工程技术总结报告1第一章工程概况1.1工程目的城市地下管线的分布状况是城市规划、建设和管理的一项重要基础资料。随着XX市经济的快速发展、旧城改造及城市规模的不断扩大，城市地下管网系统也越来越庞大。为了查明地下管线状况，实现管线信息数字化管理，为经济发展提供可靠保障，XX市城建档案馆委托XXXXXXX对XX东路、XX改造区域周边道路、XX路3个作业区埋设于地下的各种管线进行探测。1.2工程要求1、探测范围本次地下管线探测作业范围为XX市XXX区域周边道路的综合管线，地势较平坦。调查区边界为道路两侧第一排建筑物。一般路口探测到离道路路沿石50米。机关单位、工厂、院校、庭院内部的管线不查，正在成片改造的旧街区或待开发的小区内部不查，但穿越上述区域的主干管线须查清管线连接关系，并标注有关说明。2、探测内容道路上埋设的地下管线的平面位置、埋深、高程、走向、性质、规格、材质、埋设时间和权属单位等实地调查、标注并采用全数字化方法探测地下管线点，建立综合地下管线资料数据库，编绘综合地下管线图、专业地下管线图。本次地下管线普查的取舍标准见表1.1。表1.1管线探测取舍标准序号管线种类取舍标准1给水内径三100mm2排水方沟±200X200mm（包括雨、污水和雨污合流管理）内径三200mm3燃气（包括煤气、天然气）全测4电力（包括路灯、交警、供电）全测XX市地下管线探测工程技术总结报告25电讯（包括有线电视）全测6热力全测7工业管道全测8军用全测9人防全测XX市地下管线探测工程技术总结报告3XX市地下管线探测工程技术总结报告4本工程于2007年7月19日进入现场开始探查，2007年11月30日完成全部工作。1、物探工作量3区共探查管线点总数个，探查管线总长度km。（1）XX路探查管线点总数个，探查管线总长度km，平均点密度点/km。具体XX市地下管线探测工程技术总结报告5工作量见表1.2。表1.2物探工作量统计表管线种类管线点数(个)管线长度(km)备注明显点隐蔽点合计给水排水煤气天然气路灯交警供电电讯热力人防不明合计做扯旗处，共计探查点。(2)XX路探查管线点总数个，探查管线总长度km,平均点密度点/km。具体工作量见表1.3。表1.3物探工作量统计表管线种类管线点数(个)管线长度(km)备注明显点隐蔽点合计给水排水煤气天然气路灯交警XX市地下管线探测工程技术总结报告6供电电讯热力人防不明合计做扯旗处，共计探查点。(3)XX路探查管线点总数个，探查管线总长度km,平均点密度点/km。具体工作量见表1.4。表1.4物探工作量统计表管线种类管线点数(个)管线长度(km)备注明显点隐蔽点合计给水排水煤气天然气路灯交警供电电讯热力人防不明合计做扯旗处，共计探查点。2、测量工作量布设一级GPS控制点个，施测四等水准km,布设图根控制XX市地下管线探测工程技术总结报告7点个，测量管线点个。3、外业检查工作量随着外业探查工作的逐步展开，为保证工作精度对已完成的工作进行了外业“三级”检查，...
