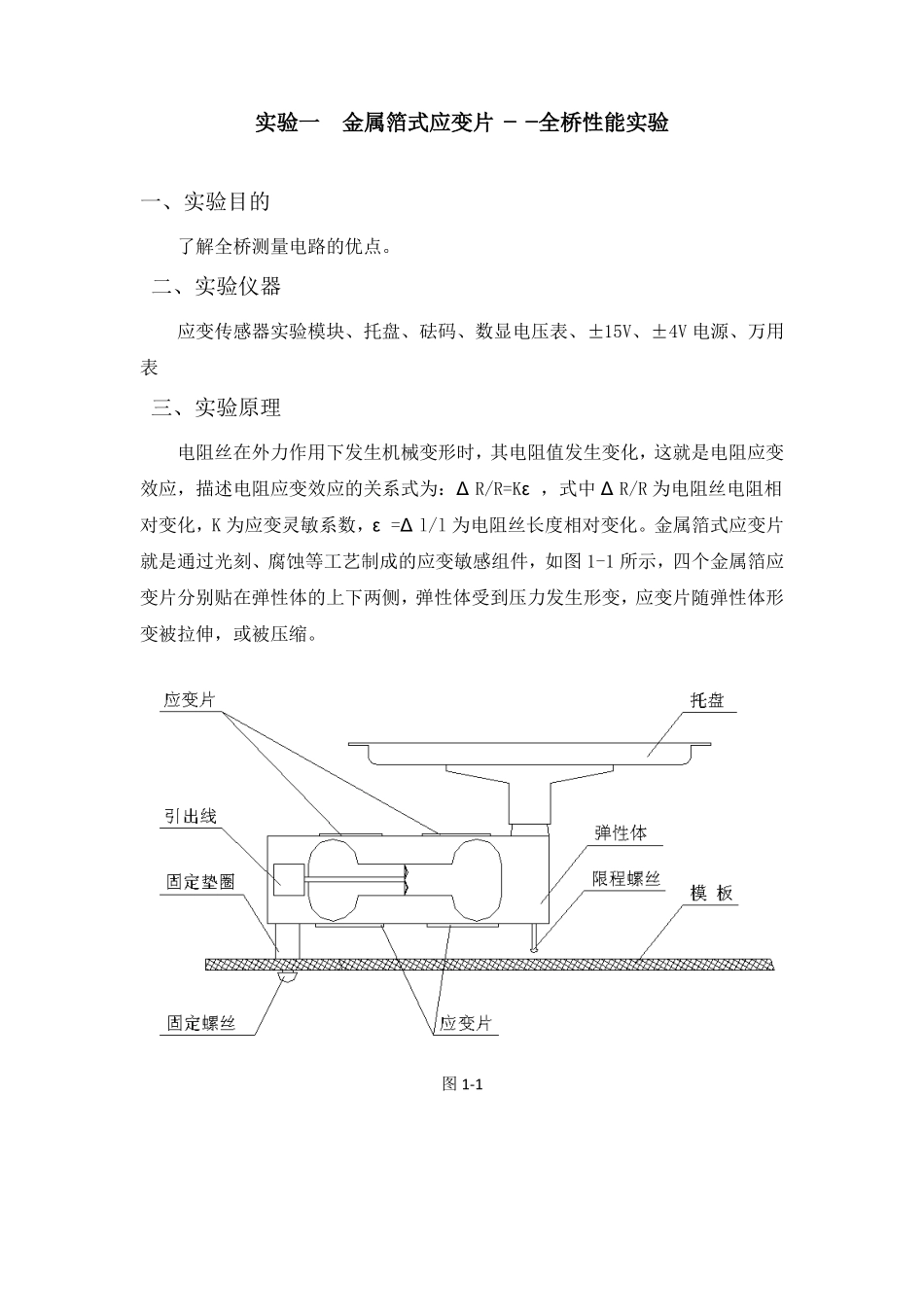

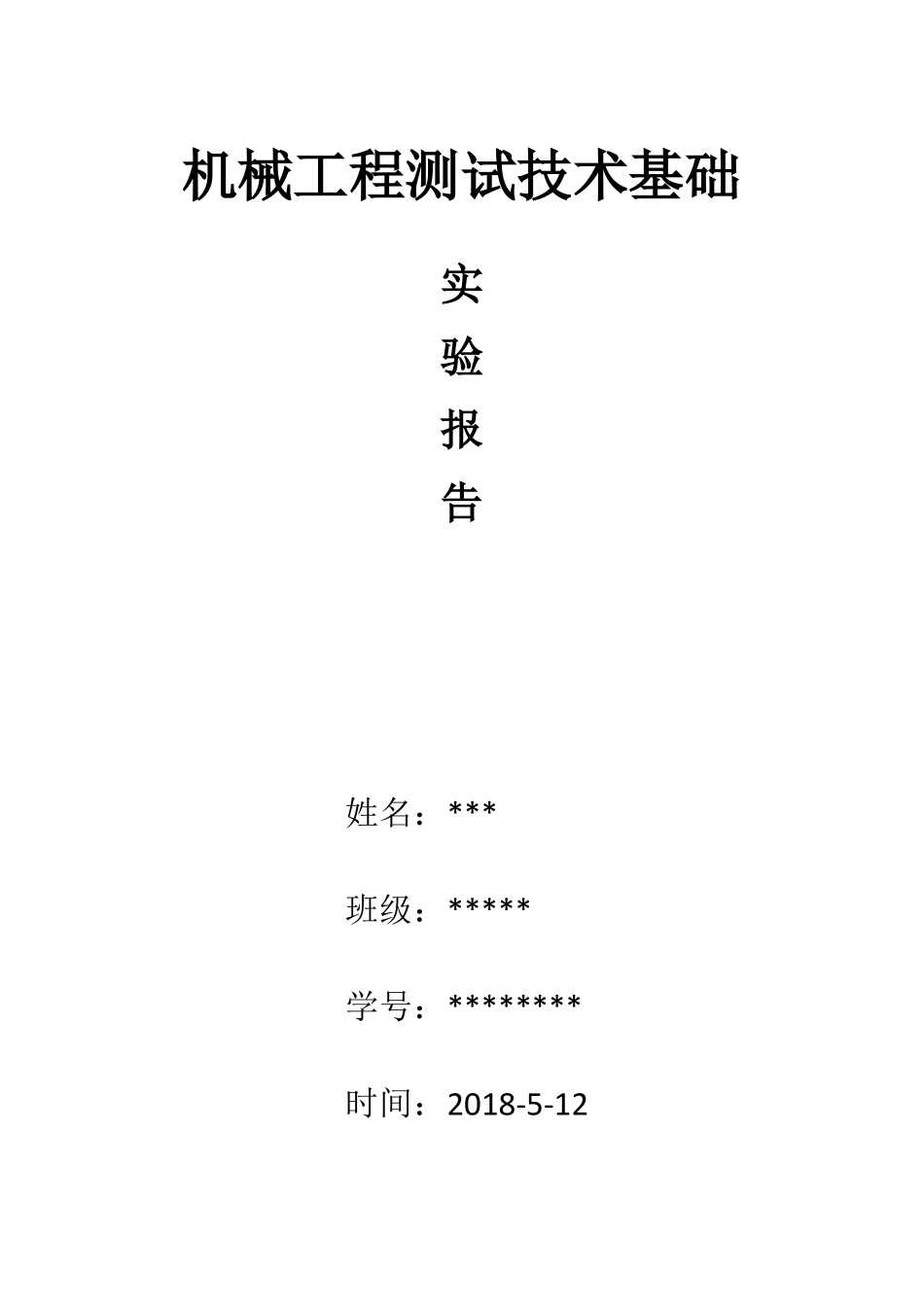

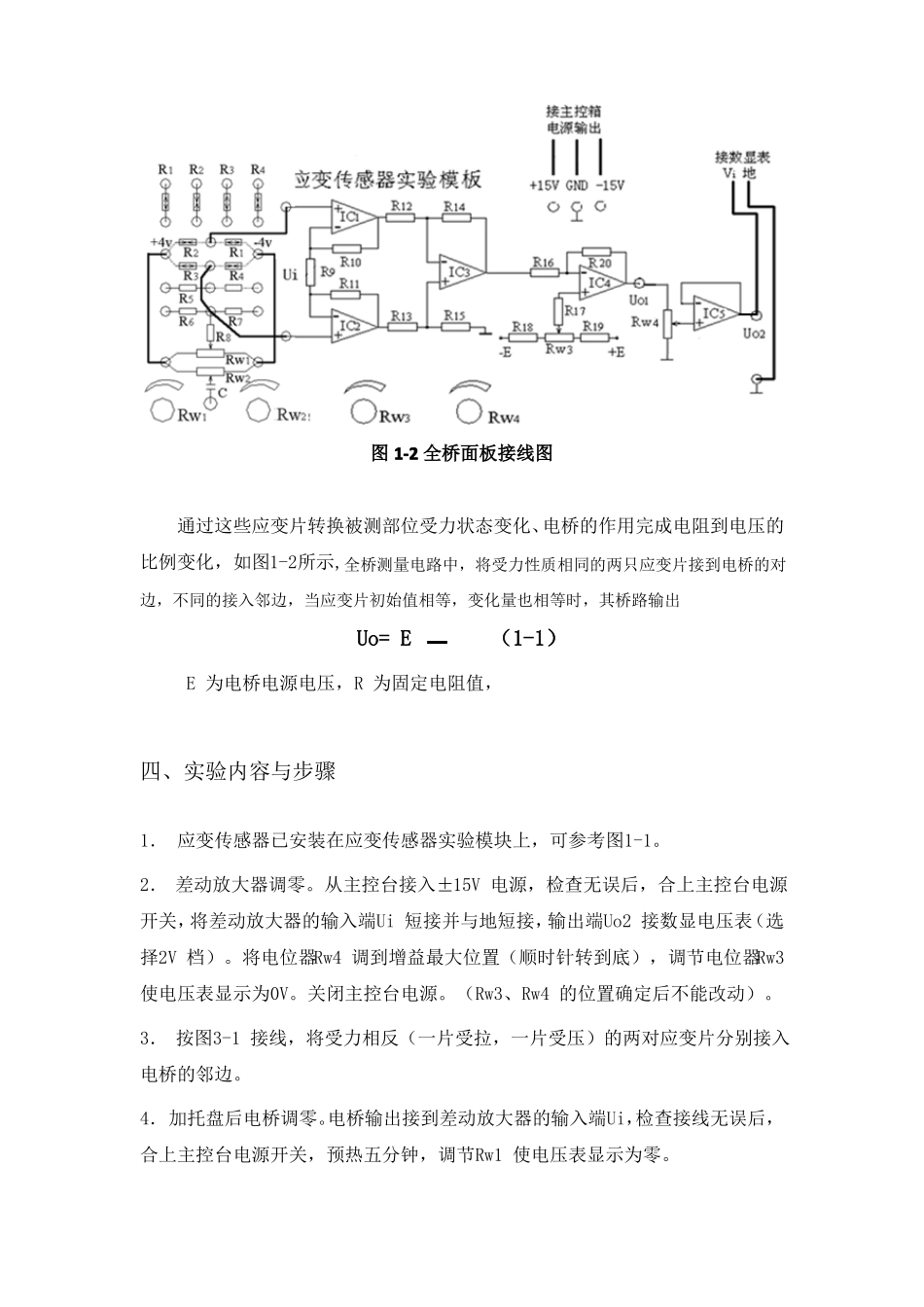

机械工程测试技术基础姓名：班级：学号：时间：实验报告****************2018-5-12实验一金属箔式应变片――全桥性能实验一、实验目的了解全桥测量电路的优点。二、实验仪器应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V电源、万用表三、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε，式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件，如图1-1所示，四个金属箔应变片分别贴在弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。图1-1图1-2全桥面板接线图通过这些应变片转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，如图1-2所示,全桥测量电路中，将受力性质相同的两只应变片接到电桥的对边，不同的接入邻边，当应变片初始值相等，变化量也相等时，其桥路输出Uo=E（1-1）E为电桥电源电压，R为固定电阻值，四、实验内容与步骤1．应变传感器已安装在应变传感器实验模块上，可参考图1-1。2．差动放大器调零。从主控台接入±15V电源，检查无误后，合上主控台电源开关，将差动放大器的输入端Ui短接并与地短接，输出端Uo2接数显电压表（选择2V档）。将电位器Rw4调到增益最大位置（顺时针转到底），调节电位器Rw3使电压表显示为0V。关闭主控台电源。（Rw3、Rw4的位置确定后不能改动）。3．按图3-1接线，将受力相反（一片受拉，一片受压）的两对应变片分别接入电桥的邻边。4．加托盘后电桥调零。电桥输出接到差动放大器的输入端Ui，检查接线无误后，合上主控台电源开关，预热五分钟，调节Rw1使电压表显示为零。5．在应变传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g砝码加完，记下实验结果，填入下表。重量(g)电压-0.2133264391533670807943107912151351(mV)6．实验结束后，关闭实验台电源，整理好实验设备。020406080100120140160180200五、实验报告根据实验数据，计算灵敏度L=ΔU/ΔW和全桥的非线性误差δ。1.计算灵敏度L，L=ΔU/ΔW重量(g)电压-0.2133264391533670807943107912151351(mV)1）用Excel拟合得到如下图线0204060801001201401601802002）由拟合曲线，得L=6.7759mV/g2.计算全桥的非线性误差δ1）由拟合图线求得的理论值及差值重量（g）电压（mV）理论电压（mV）ΔV（mV）020406080100120140160180200-0.2133264391533670807943107912151351-6.1545129.3635264.8815400.3995535.9175671.4355806.9535942.47151077.991213.5081349.0265.95453.63650.88159.39952.91751.43550.04650.52851.01051.49251.97452）非线性误差δ=ΔVmax/(Vmax-Vmin)=9.3995/1351.2=0.70%六、思考题全桥测量中，当两组对边（R1、R3为对边）电阻值R相同时，即R1＝R3，R2＝R4，而R1≠R2时，是否可以组成全桥？答：不可以。七、讨论与分析总结通过本次实验，我了解了用全桥电路测重的方便性，以及全桥电路的高灵敏性，相信通过本次实验可以帮助我在以后的实验以及学习中更好地运用全桥电路。实验二、差动变压器性能实验一、实验目的了解差动变压器的工作原理和特性二、实验仪器差动变压器模块、测微头、差动变压器、信号源、±15V直流电源、示波器。三、实验原理差动变压器由一只初级线圈和两只次级线圈及一个铁芯组成。铁芯连接被测物体，移动线圈中的铁芯，由于初级线圈和次级线圈之间的互感发生变化促使次级线圈的感应电动势发生变化，一只次级感应电动势增加，另一只感应电动势则减小，将两只次级线圈反向串接（同名端连接）引出差动输出。输出的变化反映了被测物体的移动量。四、实验内容与步骤1．根据图2-1将差动变压器安装在差动变压器实验模块上。图2-1差动变压器安装图图2-2差动变压器模块接线图2．接入±15V直流稳压电源，将差动式传感器专用引线插头插入实验模块的插座中，音频信号由信号源的“Us1”处输出，打开实验台电源，调节音频信号的频率和幅度（用示波器监测），使输出信号频率为4-5kHz，幅度为Vp-p=0.5...
