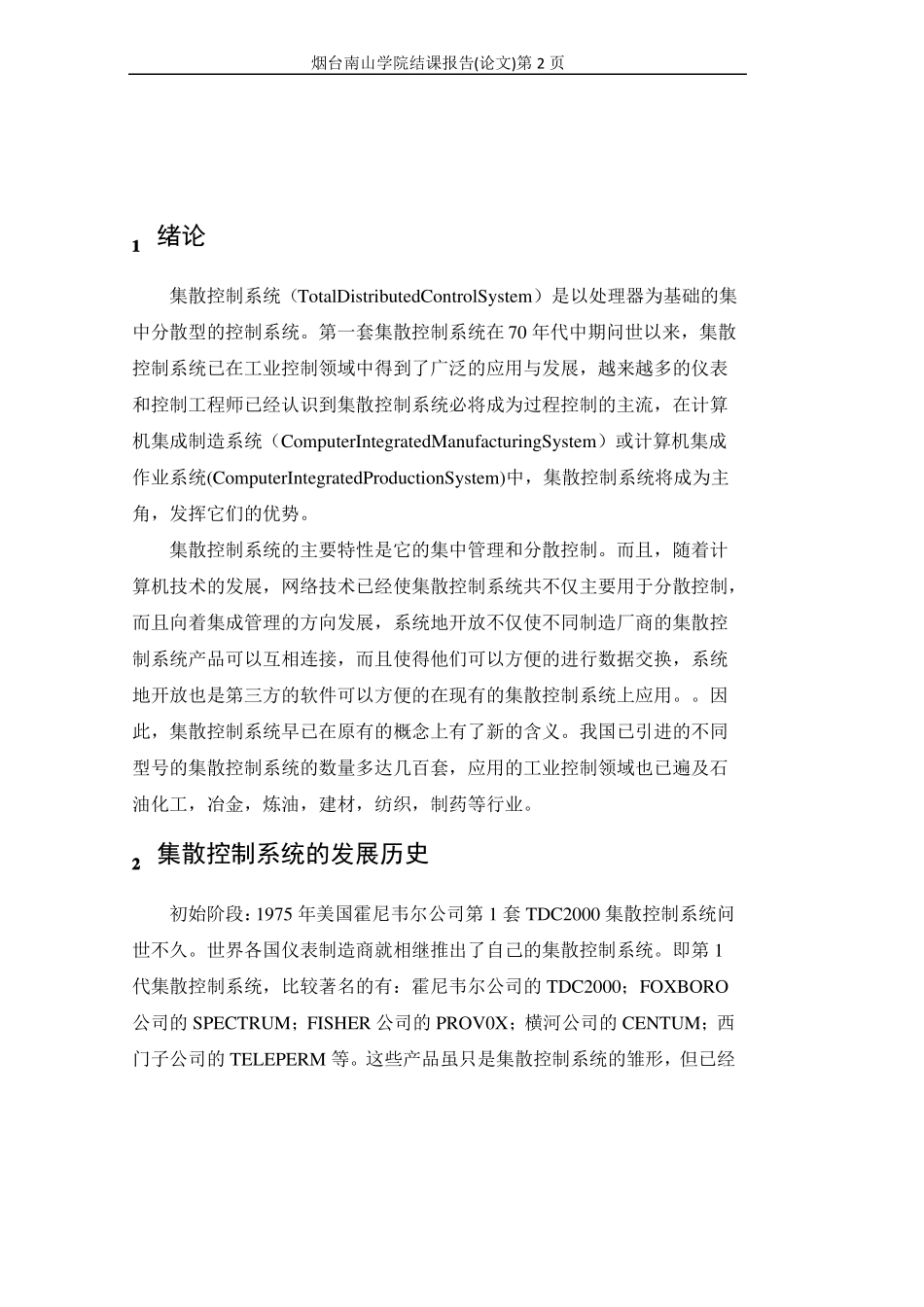

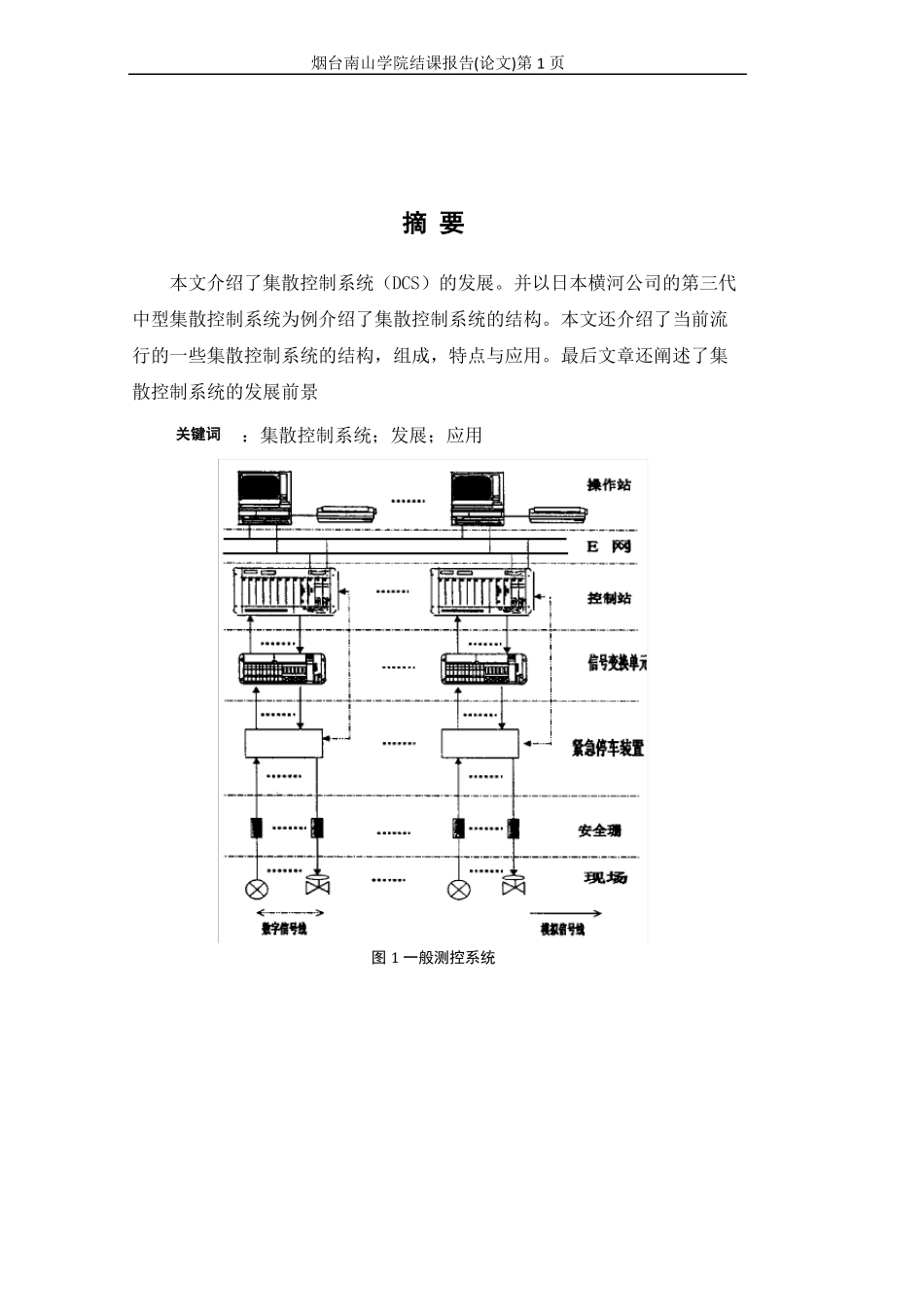

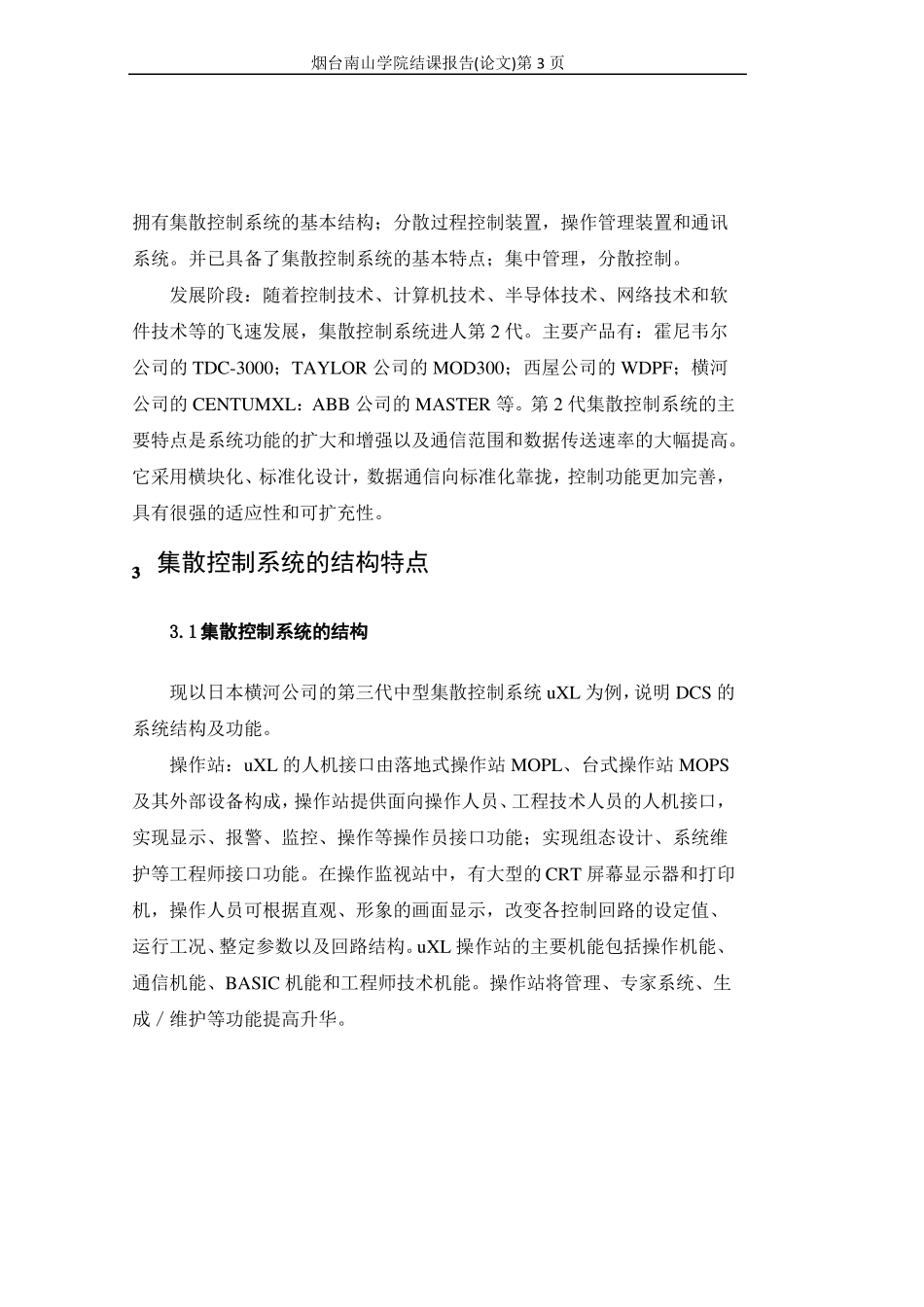

烟台南山学院结课报告(论文)第1页摘要本文介绍了集散控制系统（DCS）的发展。并以日本横河公司的第三代中型集散控制系统为例介绍了集散控制系统的结构。本文还介绍了当前流行的一些集散控制系统的结构，组成，特点与应用。最后文章还阐述了集散控制系统的发展前景关键词：集散控制系统；发展；应用图1一般测控系统烟台南山学院结课报告(论文)第2页1绪论集散控制系统（TotalDistributedControlSystem）是以处理器为基础的集中分散型的控制系统。第一套集散控制系统在70年代中期问世以来，集散控制系统已在工业控制领域中得到了广泛的应用与发展，越来越多的仪表和控制工程师已经认识到集散控制系统必将成为过程控制的主流，在计算机集成制造系统（ComputerIntegratedManufacturingSystem）或计算机集成作业系统(ComputerIntegratedProductionSystem)中，集散控制系统将成为主角，发挥它们的优势。集散控制系统的主要特性是它的集中管理和分散控制。而且，随着计算机技术的发展，网络技术已经使集散控制系统共不仅主要用于分散控制，而且向着集成管理的方向发展，系统地开放不仅使不同制造厂商的集散控制系统产品可以互相连接，而且使得他们可以方便的进行数据交换，系统地开放也是第三方的软件可以方便的在现有的集散控制系统上应用。。因此，集散控制系统早已在原有的概念上有了新的含义。我国已引进的不同型号的集散控制系统的数量多达几百套，应用的工业控制领域也已遍及石油化工，冶金，炼油，建材，纺织，制药等行业。2集散控制系统的发展历史初始阶段：1975年美国霍尼韦尔公司第1套TDC2000集散控制系统问世不久。世界各国仪表制造商就相继推出了自己的集散控制系统。即第1代集散控制系统，比较著名的有：霍尼韦尔公司的TDC2000；FOXBORO公司的SPECTRUM；FISHER公司的PROV0X；横河公司的CENTUM；西门子公司的TELEPERM等。这些产品虽只是集散控制系统的雏形，但已经烟台南山学院结课报告(论文)第3页拥有集散控制系统的基本结构；分散过程控制装置，操作管理装置和通讯系统。并已具备了集散控制系统的基本特点；集中管理，分散控制。发展阶段：随着控制技术、计算机技术、半导体技术、网络技术和软件技术等的飞速发展，集散控制系统进人第2代。主要产品有：霍尼韦尔公司的TDC-3000；TAYLOR公司的MOD300；西屋公司的WDPF；横河公司的CENTUMXL：ABB公司的MASTER等。第2代集散控制系统的主要特点是系统功能的扩大和增强以及通信范围和数据传送速率的大幅提高。它采用横块化、标准化设计，数据通信向标准化靠拢，控制功能更加完善，具有很强的适应性和可扩充性。3集散控制系统的结构特点3.1集散控制系统的结构现以日本横河公司的第三代中型集散控制系统uXL为例，说明DCS的系统结构及功能。操作站：uXL的人机接口由落地式操作站MOPL、台式操作站MOPS及其外部设备构成，操作站提供面向操作人员、工程技术人员的人机接口，实现显示、报警、监控、操作等操作员接口功能；实现组态设计、系统维护等工程师接口功能。在操作监视站中，有大型的CRT屏幕显示器和打印机，操作人员可根据直观、形象的画面显示，改变各控制回路的设定值、运行工况、整定参数以及回路结构。uXL操作站的主要机能包括操作机能、通信机能、BASIC机能和工程师技术机能。操作站将管理、专家系统、生成／维护等功能提高升华。烟台南山学院结课报告(论文)第4页图2系统结构图控制级通信网络：uXL通信机能的特点是通信结构网络化、阶层化、双重化及与现场仪表通信的数字化。RL总线承担系统内的通信，通信总线和通信接口电路均实现了双重化。RL总线最长可达15kin。独立的uXL系统之间可通过ML2总线进行操作站之间的通信。可通过在软件包中追加通信机能的方式，或用Basic语言编制通信机能程序的方式。与现场仪表的通信网络：在现场控制单元中通过RS2、RS3通信插件可与PLC和现场仪表通信。3.2.集散控制系统的特点分级递阶控制。集散控制系统是分级递阶控制系统，它的规模越大，系统重直和水平分级的范围也越广。最简单的集散控制系统至少在垂直方向分为操作管理级和过程控制级，水平方向各过程控制级之问相互协调，向垂直方向送...
