CATIADMU运动机构仿真教程 VIP免费

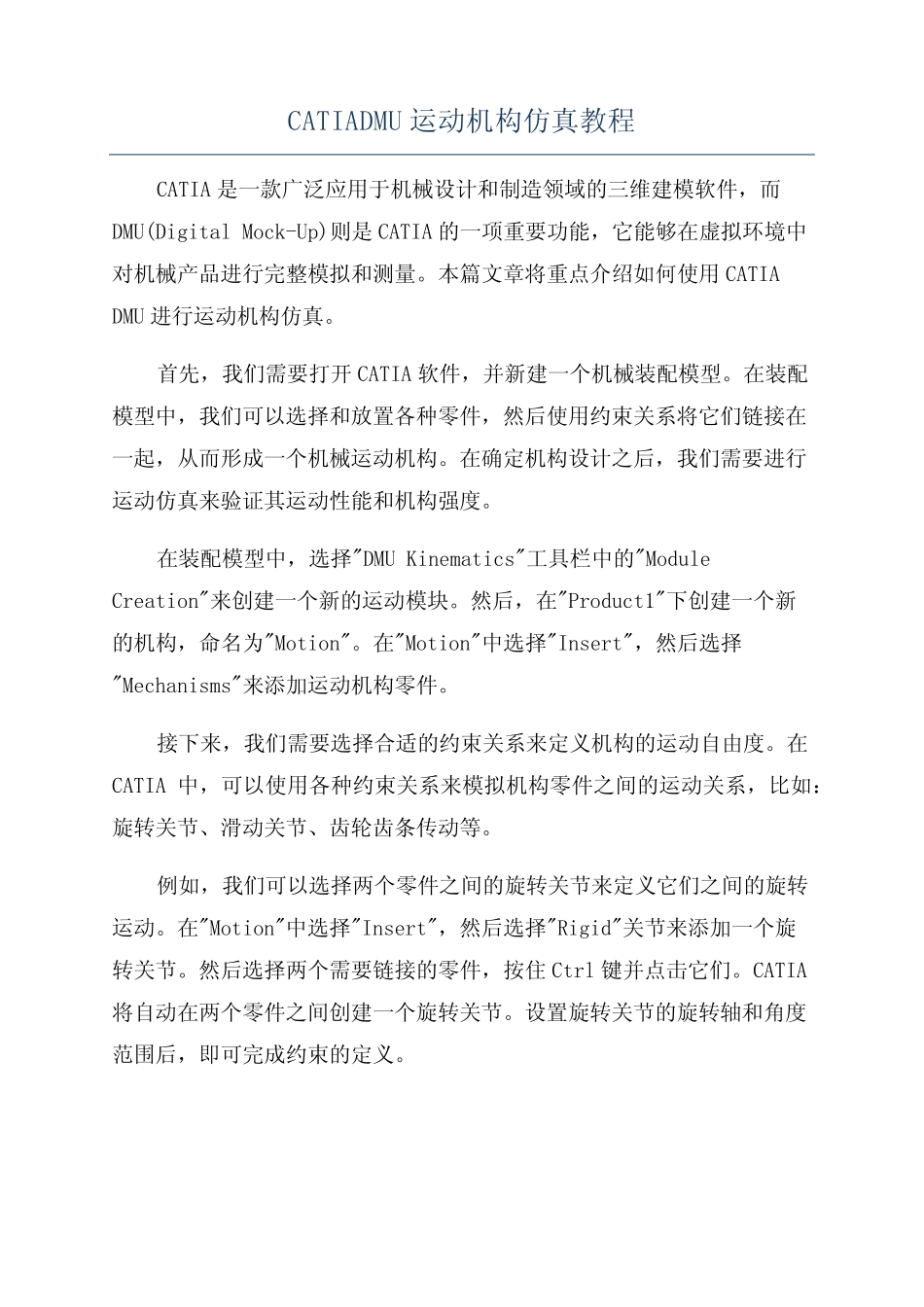

CATIADMU运动机构仿真教程CATIA是一款广泛应用于机械设计和制造领域的三维建模软件，而DMU(DigitalMock-Up)则是CATIA的一项重要功能，它能够在虚拟环境中对机械产品进行完整模拟和测量。本篇文章将重点介绍如何使用CATIADMU进行运动机构仿真。首先，我们需要打开CATIA软件，并新建一个机械装配模型。在装配模型中，我们可以选择和放置各种零件，然后使用约束关系将它们链接在一起，从而形成一个机械运动机构。在确定机构设计之后，我们需要进行运动仿真来验证其运动性能和机构强度。在装配模型中，选择"DMUKinematics"工具栏中的"ModuleCreation"来创建一个新的运动模块。然后，在"Product1"下创建一个新的机构，命名为"Motion"。在"Motion"中选择"Insert"，然后选择"Mechanisms"来添加运动机构零件。接下来，我们需要选择合适的约束关系来定义机构的运动自由度。在CATIA中，可以使用各种约束关系来模拟机构零件之间的运动关系，比如：旋转关节、滑动关节、齿轮齿条传动等。例如，我们可以选择两个零件之间的旋转关节来定义它们之间的旋转运动。在"Motion"中选择"Insert"，然后选择"Rigid"关节来添加一个旋转关节。然后选择两个需要链接的零件，按住Ctrl键并点击它们。CATIA将自动在两个零件之间创建一个旋转关节。设置旋转关节的旋转轴和角度范围后，即可完成约束的定义。定义完所有的约束关系后，我们可以通过点击"Close"来关闭约束定义窗口。然后选择"MotionAnalysis"工具栏中的"DefineSimulation"来定义仿真参数。在仿真参数定义窗口中，我们需要设置仿真的时间范围、步长、仿真模式等。根据实际需求选择适当的参数后，点击"OK"来保存设置。完成仿真参数定义之后，我们可以点击"StartSimulation"来开始仿真进程。CATIA将自动计算机构的运动轨迹，并实时显示机构零件的运动状态。通过观察仿真结果，我们可以判断机构是否满足设计要求，并进行必要的优化调整。除了基本的运动仿真，CATIADMU还提供了丰富的分析工具，可以帮助我们更全面地评估机构的运动性能。比如，可以使用"KinematicAnalysis"工具分析关节运动学参数，使用"MechanicalAnalysis"工具进行机构强度计算等。综上所述，CATIADMU是一款功能强大的运动仿真软件，它能够帮助我们快速、准确地模拟和测量机械运动机构。通过合理使用CATIADMU的各种工具和功能，我们能够更好地进行机构设计和优化，从而提高产品的性能和品质。希望以上内容对您有所帮助！
