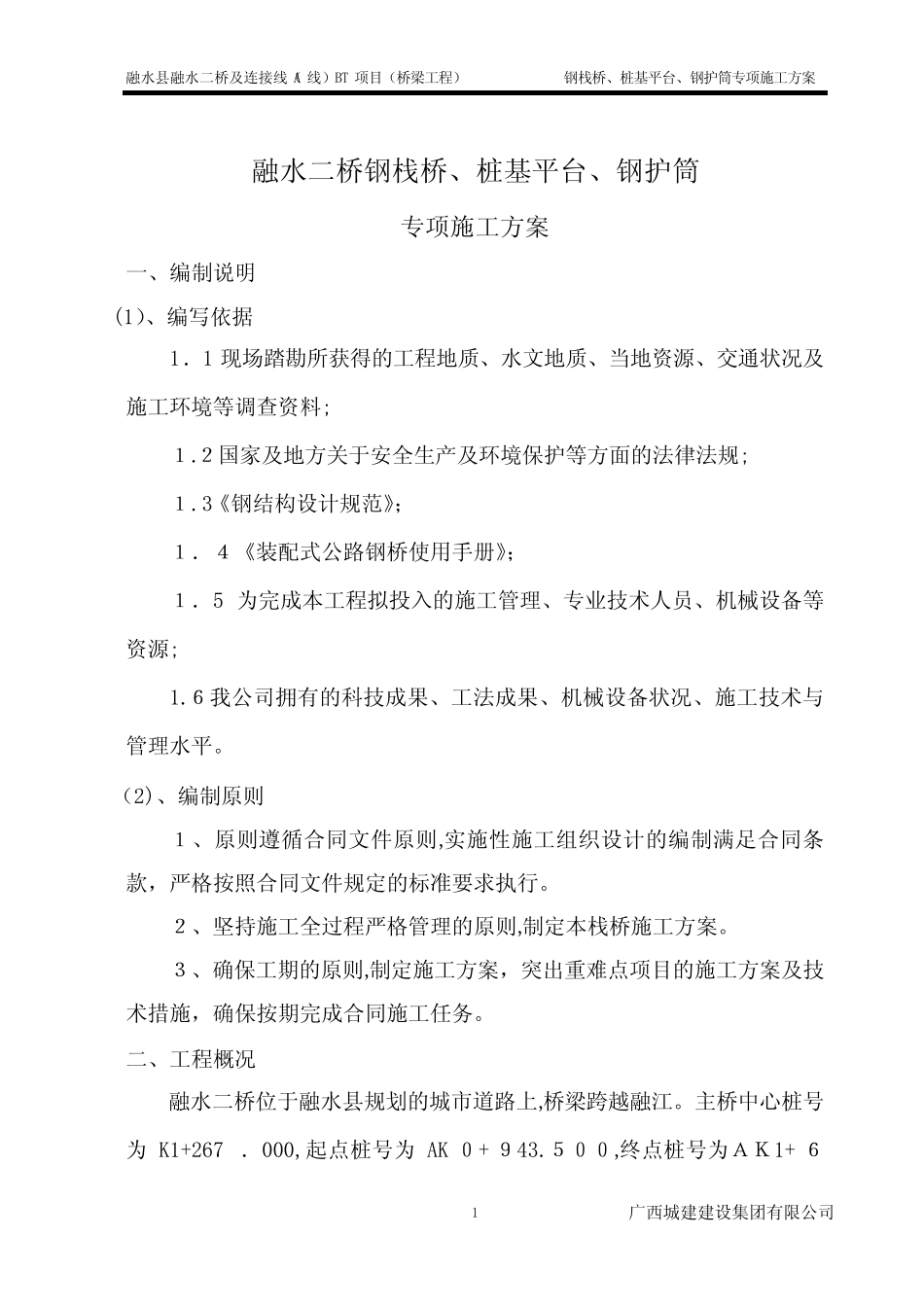

融水县融水二桥及连接线（A线）BT项目（桥梁工程）钢栈桥、桩基平台、钢护筒专项施工方案广西城建建设集团有限公司1融水二桥钢栈桥、桩基平台、钢护筒专项施工方案一、编制说明(1）、编写依据1．1现场踏勘所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料;１.２国家及地方关于安全生产及环境保护等方面的法律法规;１.3《钢结构设计规范》；１．４《装配式公路钢桥使用手册》；１．5为完成本工程拟投入的施工管理、专业技术人员、机械设备等资源;1.６我公司拥有的科技成果、工法成果、机械设备状况、施工技术与管理水平。（2)、编制原则１、原则遵循合同文件原则,实施性施工组织设计的编制满足合同条款，严格按照合同文件规定的标准要求执行。２、坚持施工全过程严格管理的原则,制定本栈桥施工方案。３、确保工期的原则,制定施工方案，突出重难点项目的施工方案及技术措施，确保按期完成合同施工任务。二、工程概况融水二桥位于融水县规划的城市道路上,桥梁跨越融江。主桥中心桩号为K1+267．000,起点桩号为AK０+９43.５００,终点桩号为ＡＫ1+６融水县融水二桥及连接线（A线）BT项目（桥梁工程）钢栈桥、桩基平台、钢护筒专项施工方案广西城建建设集团有限公司209.0０0,桥梁全长６65.5米。桥梁平面位于直线段上,纵面位于Ｒ=６００0，T=19８.2,E＝1.8３的凸形竖曲线及其直坡段内。本桥所跨融江的通航标准为《内河通航标准》Ⅴ(３）级,单孔双向通航净宽80米、净高8米,因水流向与桥轴线不垂直,根据《融水县融水二桥通航净空尺度和技术要求论证研究报告》,桥下通航净宽要求不小于127米。设计最高通航水位按5年一遇洪水频率，高程为1０9.６1米（８5国家高程基准)。本桥共分为五联,桥跨组成为(2×3０）+(２×40)+（9８＋１６０+98)+（２×40)+(2×４０);其中第一联上跨规划的滨江南路,第三联跨越融江航道,第一联上部结构采用2×３0的装配式预应力混凝土先简支后结构连续T梁，第二、四、五联均采用2×40的装配式预应力混凝土先简支后结构连续Ｔ梁，第三联上部结构采用预应力混凝土变截面连续梁桥，跨径组成为98+１60+98米。桥墩墩身分别采用钢筋混凝土实心墩(主墩)、墙式墩(过渡墩)、圆柱墩（引桥桥墩);桥台分别采用U型台(０号台）、埋置式桥台（11号台);全桥基桩均采用钻孔灌注桩。融水二桥跨越融江，为便于3＃墩、４#墩、５#墩、6#墩施工及砂石骨料、钢筋等材料运输,在融水二桥3＃墩处搭设钢栈桥，钢栈桥布设在桥梁上游，中心间距１９.0５m,钢栈桥宽度4.5m,设计承载力70Ｔ，梁柱式结构,采用Φ630＊10mｍ钢管桩,上面架设单层双排321型贝雷梁，跨度为1５ｍ,上承式受力。钢栈桥分两段布置，北岸栈桥自北岸岸滩向河道内延伸,规划长度为238m，主要确保3#、4#、５#、墩的施工；南岸栈桥自南岸岸滩向河道内延伸，规划长度为118ｍ,主要确保６#、7#墩的施工。为保证融水二桥水中墩桩基施工需要、同时满足纵向便道通行要求,拟融水县融水二桥及连接线（A线）BT项目（桥梁工程）钢栈桥、桩基平台、钢护筒专项施工方案广西城建建设集团有限公司3架设一座经济实用又安全的钢栈桥和四座桩基施工平台。根据现场勘查并结合荷载使用要求，桥位布置形式为：钢栈桥布置在新建桥梁上游。钻孔平台及墩身操作平台沿栈桥的下游侧修筑:3＃墩身操作平台宽度为8.０m，平台长度为１9m;4#墩身操作平台宽度为8．0m,平台长度为20m；4#墩身操作平台宽度为8.0ｍ,平台长度为２０m；5#和6#墩身操作平台宽度为27m,平台长度为15ｍ；三、桥址地形、地貌概述1、地貌(1）地质构造据地质调查、钻探及区域地质资料显示,桥位区位于融水县一向斜轴边缘,场地小型褶曲发育,但未见区域性断裂构造和构造破碎带。河流城南岸基岩为第四系所覆盖，未见基岩出露,据水东新区岸硅质岩露头处量测岩层整体产状为２56°∠27°,主要发育3组节理,产状分别为１7５°∠67°、１0１°∠68°1８0°∠8８°。（2)地震根据《中国地震动参数区划图》(GB18３06-20０1)划分，本区地震动峰值加速度值为0.０5g,地震动反应谱特征周期为０.３5ｓ,对应地震基本烈度为Ⅵ度。桥梁按Ⅶ度设防。拟建桥址位于原热水大桥下游,桥址为河谷地形,地貌上属河...
