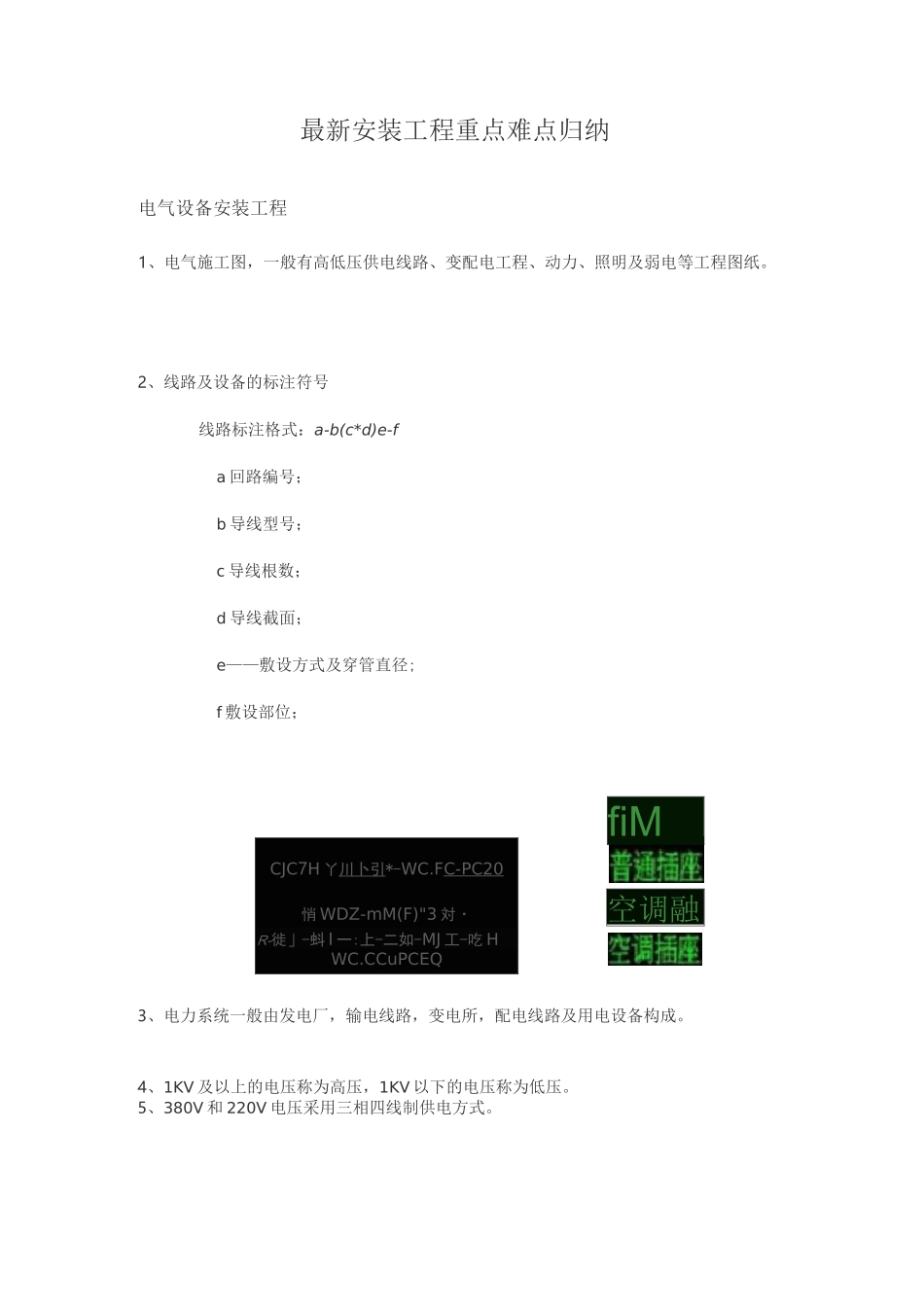

3、电力系统一般由发电厂，输电线路，变电所，配电线路及用电设备构成。4、1KV及以上的电压称为高压，1KV以下的电压称为低压。5、380V和220V电压采用三相四线制供电方式。最新安装工程重点难点归纳电气设备安装工程1、电气施工图，一般有高低压供电线路、变配电工程、动力、照明及弱电等工程图纸。2、线路及设备的标注符号线路标注格式：a-b(c*d)e-fa回路编号；b导线型号；c导线根数；d导线截面；e——敷设方式及穿管直径;f敷设部位；fiMCJC7H丫川卜引*-WC.FC-PC20悄WDZ-mM(F)"3対・WC.CCuPCEQ空调融R-徙」-蚪I一:上-二如-MJ工-吃H6、变压器是变电所的主要设备，它的作用是变换电压。7、变压器的种类很多，电力系统中常用三相电力变压器，有油浸式和干式之分。8、变压器型号的表示及含义如下：口口一口/口1.型号；2，设计序号；3，额定容量（KV・A）；4，高压绕组电压等级（KV）例SF7-1250/10含义：设计序号为7系列，电压等级为10KV，额定容量为1250KV・A的三相油浸冷风式电力变压器。9、自动空气开关分塑料外壳式和框架式两大类。10、低压断路器全型号的表示和含义如下：口口口-口口/口口1，D-低压断路器—产品名称2,结构形式；［Z—塑料外壳式（装置式），W—万能式（框架式）］3,设计序号4,额定电流（单位为A）5,派生代号6，极数7,脱扣器及辅助机构代号断路器正亜指示故聞蹴闸指丽/宜位陵超静闸按钮手踰It能手柄曲扳骼牌起需释弗指乐含闸分闸指示进出装吾憧遇指示桩手柄矗其存UI［业11、通常将35KV及35KV以上的输电线路称为送电线路。10KV及其10KV以下的线路称为配电线路。12、配电线路有架空线路及电缆线路之分。1）架空线路主要由电杆、横担、金具、绝缘子、导线、拉线等组成。2）架空线路的排列相序应符合下列规定：高压线路；面向负荷从左侧起，导线排列相序为A、B、C。低压线路；面向负荷从左侧起，导线排列相序为A、B、C、N。13、电缆敷设方式比较多，有直接埋地敷设、电缆沟敷设、电缆管道内敷设、室内电缆支架、桥架上敷设等。14、低压配电系统分为动力和照明配电系统，配电方式有放射式、树干式及混合式等数种。15、室内配电线路的敷设方式；直敷布线、绝缘子布线、管子布线、线槽布线、钢索布线等。16、配管时应注意根据管路的长度、弯头的多少等实际情况在管路中间适当设置接线盒或拉线盒。其设置原则为：（A）安装电器的部分应设置接线盒（B）线路分支外或导线规格改变处应设置接线盒。（C）管路较长或有弯时，宜适当加装拉线盒，两个拉线点之间的距离应符合以下要求：（a）管长度每超过30m,无弯曲。（b）管长度每超过20m,有一个弯曲。（c）管度度每超过15m,有二个弯曲。（d）管度度每超过8m,有三个弯曲。17、线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的60%，载流导线不宜超过30根。电线或电缆在金属线槽内不宜有接头。电线、电缆在塑料线槽内不得有接头，分支接头应在接线盒内进行。18、照明方式可分为：一般照明、分区一般照明、局部照明和混合照明。照明种类可分为：正常照明、应急照明、值班照明、警卫照明、景观照明和障碍照明。19、灯具按安装方式分类，可分为悬吊式、壁装式、吸顶式、嵌入式等。悬吊式又可分为软线吊灯、链吊灯、管吊灯等。20、防雷措施；1）一，二级防雷建筑物应有防直击雷、防雷电感应和防雷电波侵入的措施，三级防雷建筑物应有防直击雷和防雷电波侵入的措施。2）防直击协的防雷装置由接闪器，引下线和接地装置三部分组成。3）一级防雷建筑物装设不大于10mx10m或12mx8m的网格；二级防雷建筑物装设不大于15mx15m的网格；三级防雷建筑物装设不大于20mx20m或24mx16m的网格。21、防雷装置的引下线不少于两根、并沿建筑物四周均匀或对称布置，对一、二、三级防雷建筑物，引下线的间距分别不应大于18、20、25m。22、接地装置是接地体和接地线的总称。人工垂直接地体的升序一般为2.5m,接地体的间距一般为5m,人工接地体的埋深不宜小于0.6m.23、根据IEC（国际电工委员会）标准及国家标准规定，低压配电系统的接地形式有1）TN系统，2）TT系统，3）IT系统。工业管道工程1、公称通径又叫公称直径，是指管子和管路附件的名义直径，它...
