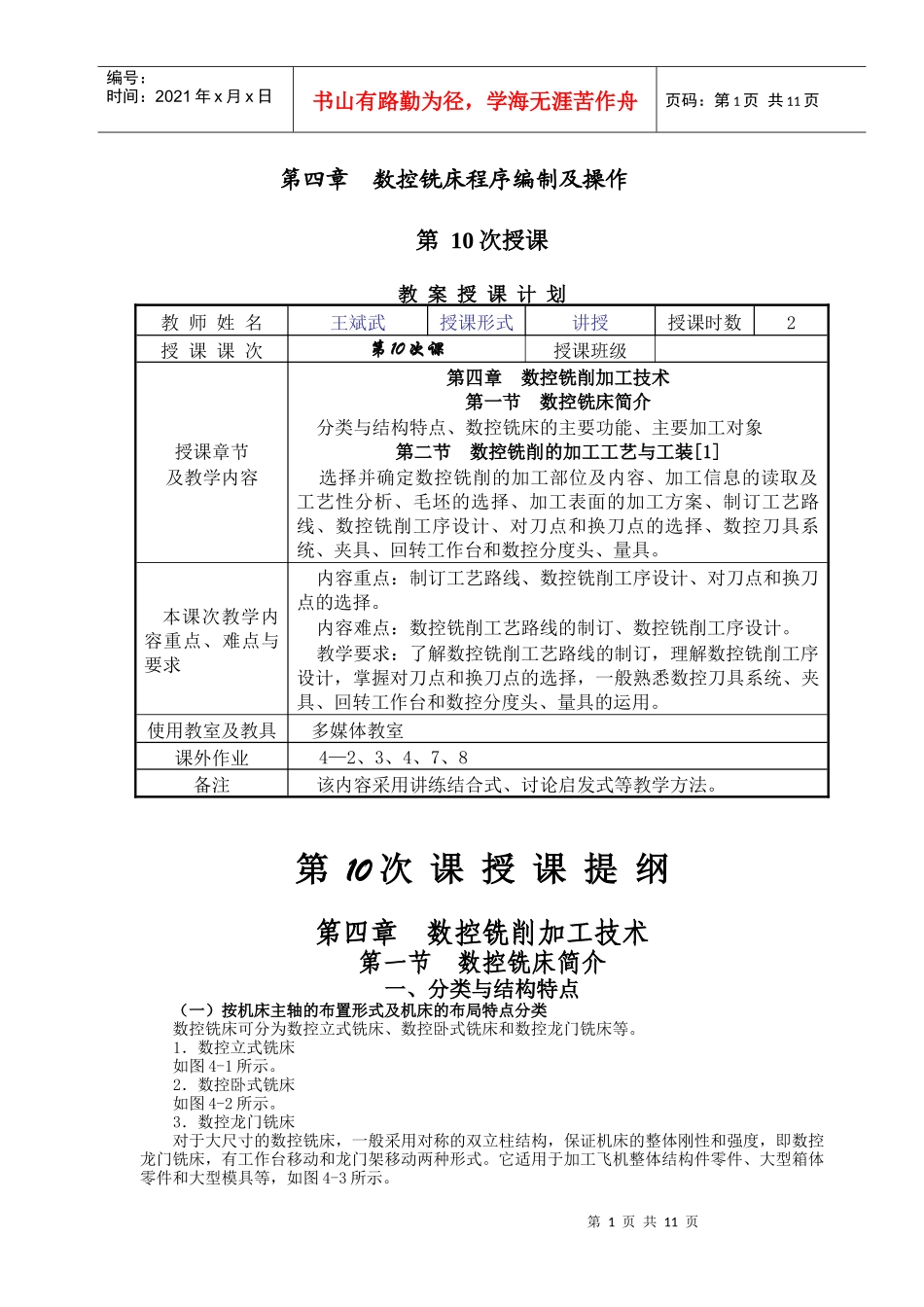

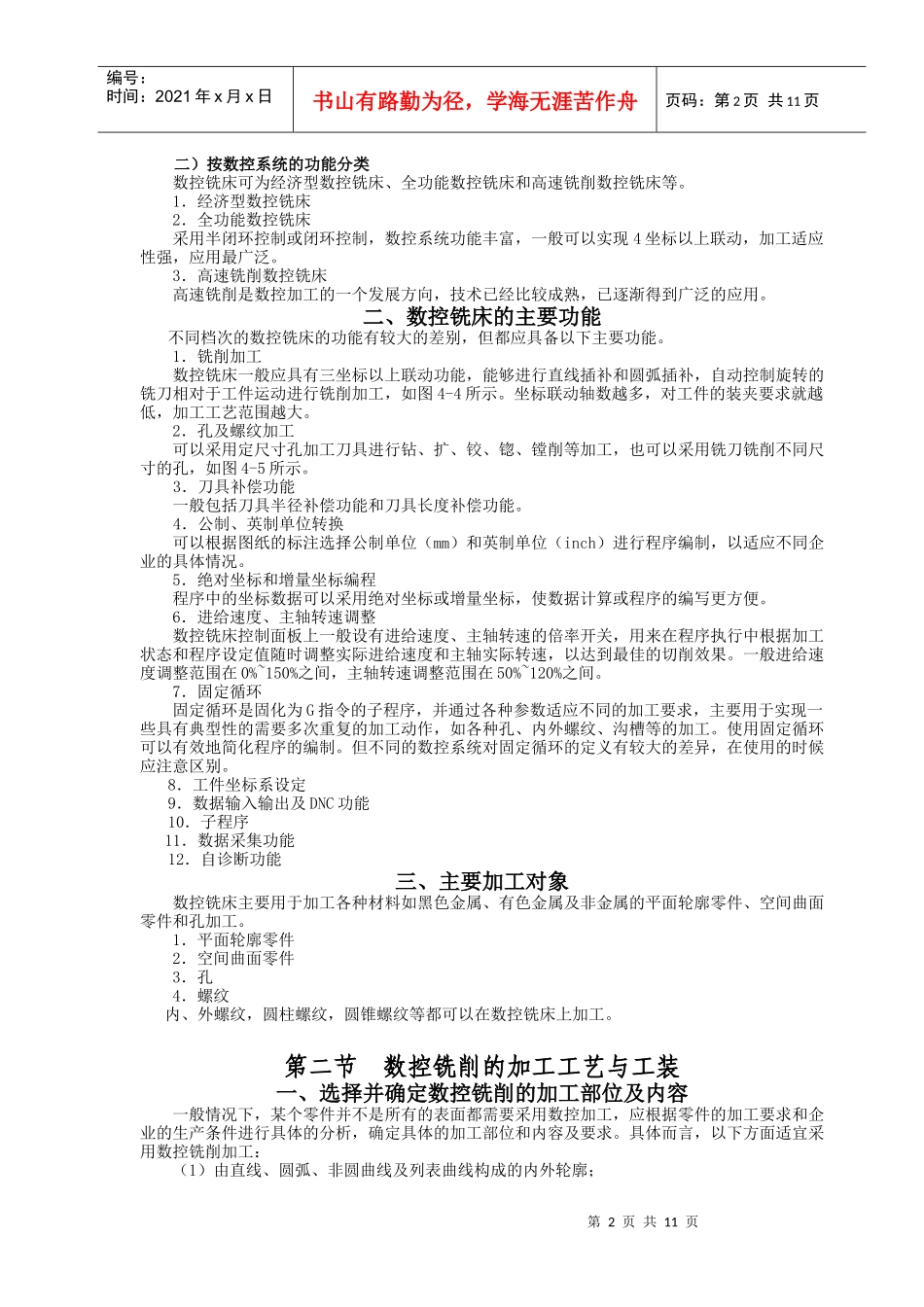

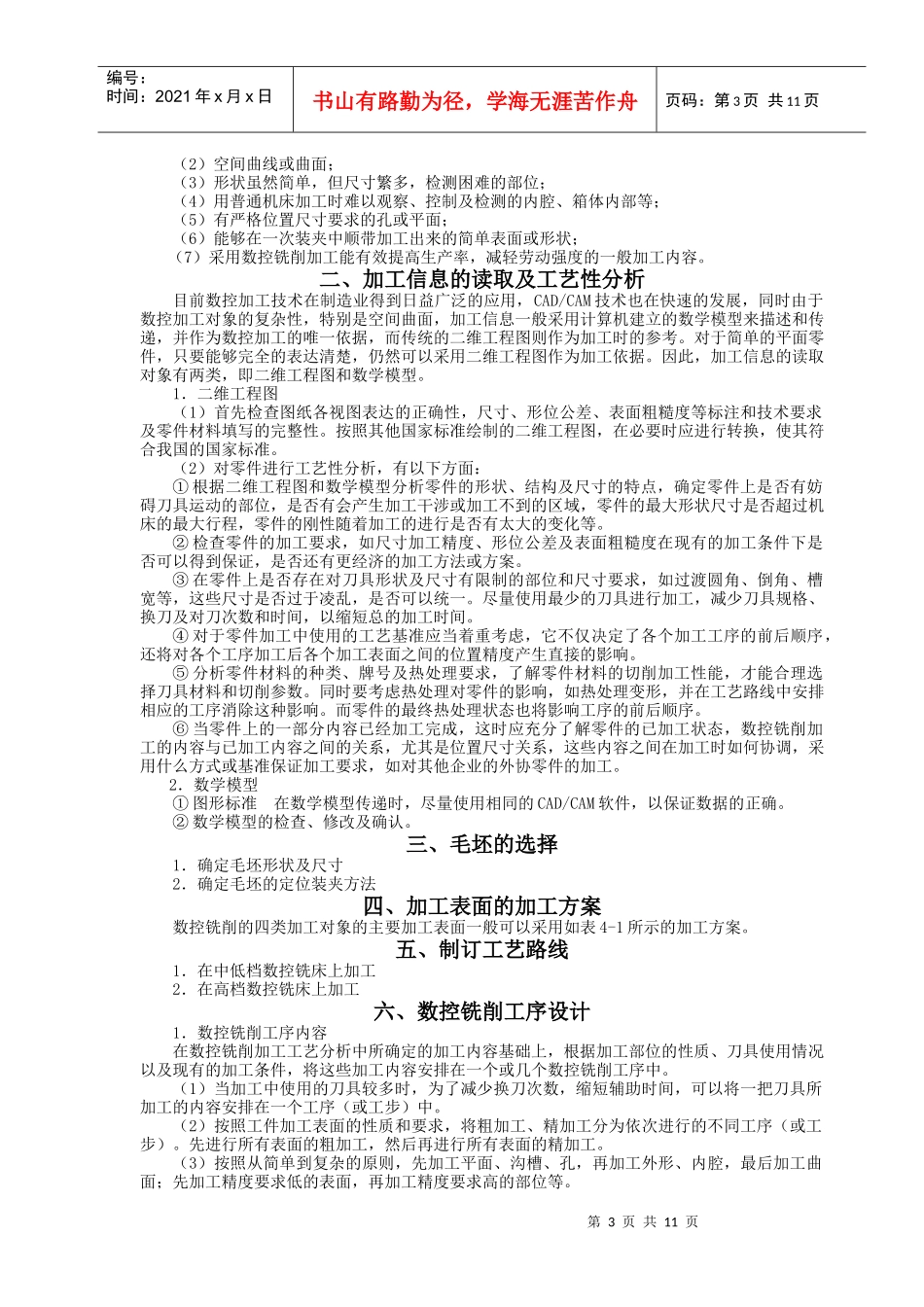

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页第四章数控铣床程序编制及操作第10次授课教案授课计划教师姓名王斌武授课形式讲授授课时数2授课课次第10次课授课班级授课章节及教学内容第四章数控铣削加工技术第一节数控铣床简介分类与结构特点、数控铣床的主要功能、主要加工对象第二节数控铣削的加工工艺与工装[1]选择并确定数控铣削的加工部位及内容、加工信息的读取及工艺性分析、毛坯的选择、加工表面的加工方案、制订工艺路线、数控铣削工序设计、对刀点和换刀点的选择、数控刀具系统、夹具、回转工作台和数控分度头、量具。本课次教学内容重点、难点与要求内容重点：制订工艺路线、数控铣削工序设计、对刀点和换刀点的选择。内容难点：数控铣削工艺路线的制订、数控铣削工序设计。教学要求：了解数控铣削工艺路线的制订，理解数控铣削工序设计，掌握对刀点和换刀点的选择，一般熟悉数控刀具系统、夹具、回转工作台和数控分度头、量具的运用。使用教室及教具多媒体教室课外作业4—2、3、4、7、8备注该内容采用讲练结合式、讨论启发式等教学方法。第10次课授课提纲第四章数控铣削加工技术第一节数控铣床简介一、分类与结构特点（一）按机床主轴的布置形式及机床的布局特点分类数控铣床可分为数控立式铣床、数控卧式铣床和数控龙门铣床等。1．数控立式铣床如图4-1所示。2．数控卧式铣床如图4-2所示。3．数控龙门铣床对于大尺寸的数控铣床，一般采用对称的双立柱结构，保证机床的整体刚性和强度，即数控龙门铣床，有工作台移动和龙门架移动两种形式。它适用于加工飞机整体结构件零件、大型箱体零件和大型模具等，如图4-3所示。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页二）按数控系统的功能分类数控铣床可为经济型数控铣床、全功能数控铣床和高速铣削数控铣床等。1．经济型数控铣床2．全功能数控铣床采用半闭环控制或闭环控制，数控系统功能丰富，一般可以实现4坐标以上联动，加工适应性强，应用最广泛。3．高速铣削数控铣床高速铣削是数控加工的一个发展方向，技术已经比较成熟，已逐渐得到广泛的应用。二、数控铣床的主要功能不同档次的数控铣床的功能有较大的差别，但都应具备以下主要功能。1．铣削加工数控铣床一般应具有三坐标以上联动功能，能够进行直线插补和圆弧插补，自动控制旋转的铣刀相对于工件运动进行铣削加工，如图4-4所示。坐标联动轴数越多，对工件的装夹要求就越低，加工工艺范围越大。2．孔及螺纹加工可以采用定尺寸孔加工刀具进行钻、扩、铰、锪、镗削等加工，也可以采用铣刀铣削不同尺寸的孔，如图4-5所示。3．刀具补偿功能一般包括刀具半径补偿功能和刀具长度补偿功能。4．公制、英制单位转换可以根据图纸的标注选择公制单位（mm）和英制单位（inch）进行程序编制，以适应不同企业的具体情况。5．绝对坐标和增量坐标编程程序中的坐标数据可以采用绝对坐标或增量坐标，使数据计算或程序的编写更方便。6．进给速度、主轴转速调整数控铣床控制面板上一般设有进给速度、主轴转速的倍率开关，用来在程序执行中根据加工状态和程序设定值随时调整实际进给速度和主轴实际转速，以达到最佳的切削效果。一般进给速度调整范围在0%~150%之间，主轴转速调整范围在50%~120%之间。7．固定循环固定循环是固化为G指令的子程序，并通过各种参数适应不同的加工要求，主要用于实现一些具有典型性的需要多次重复的加工动作，如各种孔、内外螺纹、沟槽等的加工。使用固定循环可以有效地简化程序的编制。但不同的数控系统对固定循环的定义有较大的差异，在使用的时候应注意区别。8．工件坐标系设定9．数据输入输出及DNC功能10．子程序11．数据采集功能12．自诊断功能三、主要加工对象数控铣床主要用于加工各种材料如黑色金属、有色金属及非金属的平面轮廓零件、空间曲面零件和孔加工。1．平面轮廓零件2．空间曲面零件3．孔4．螺纹内、外螺纹，圆柱螺纹，圆锥螺纹等都可以在数控铣床上加工。第二节数控铣削的加工工艺与工装一、选择并确定数控铣削的加工部位及内容一般情况下，某个...
