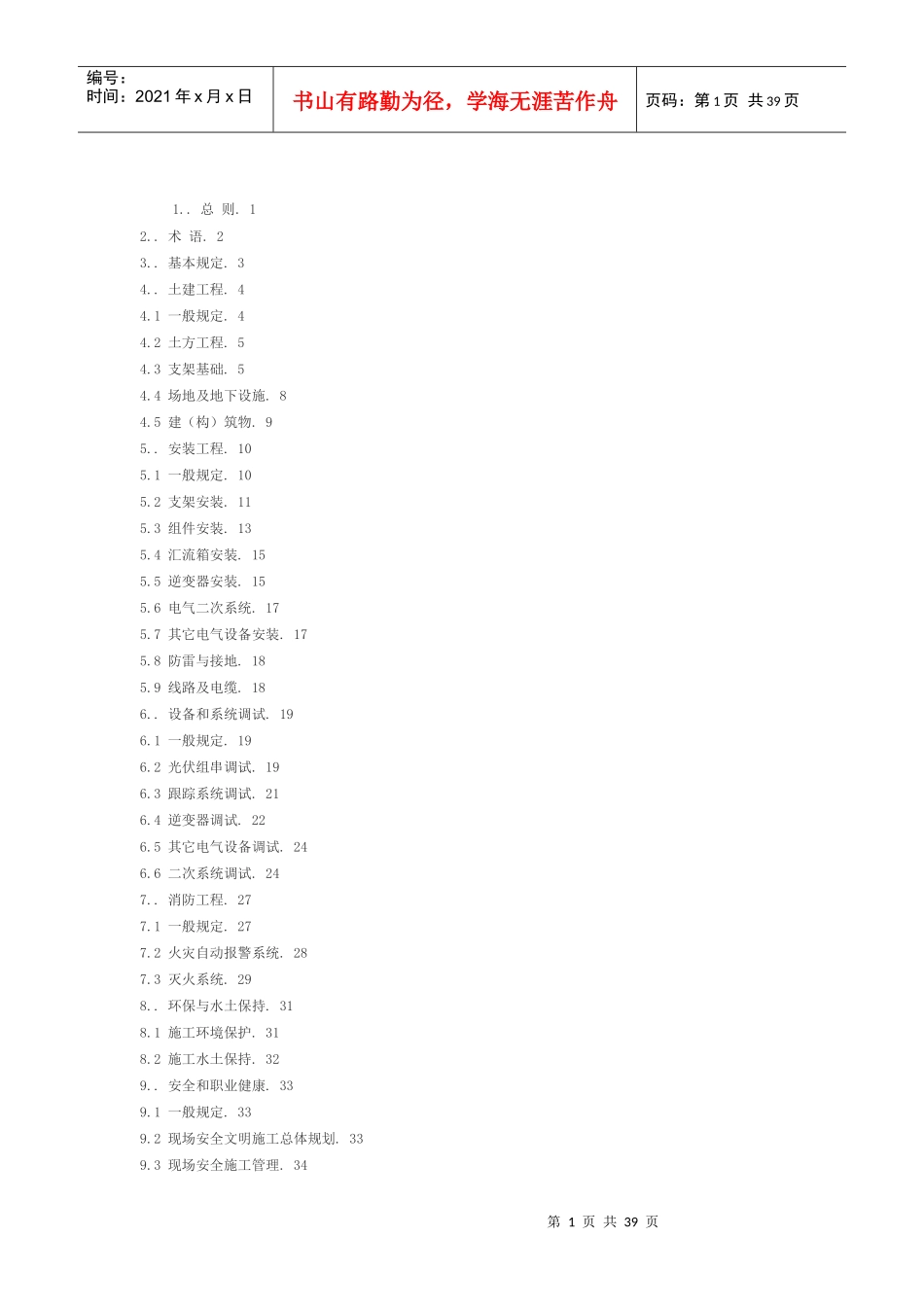

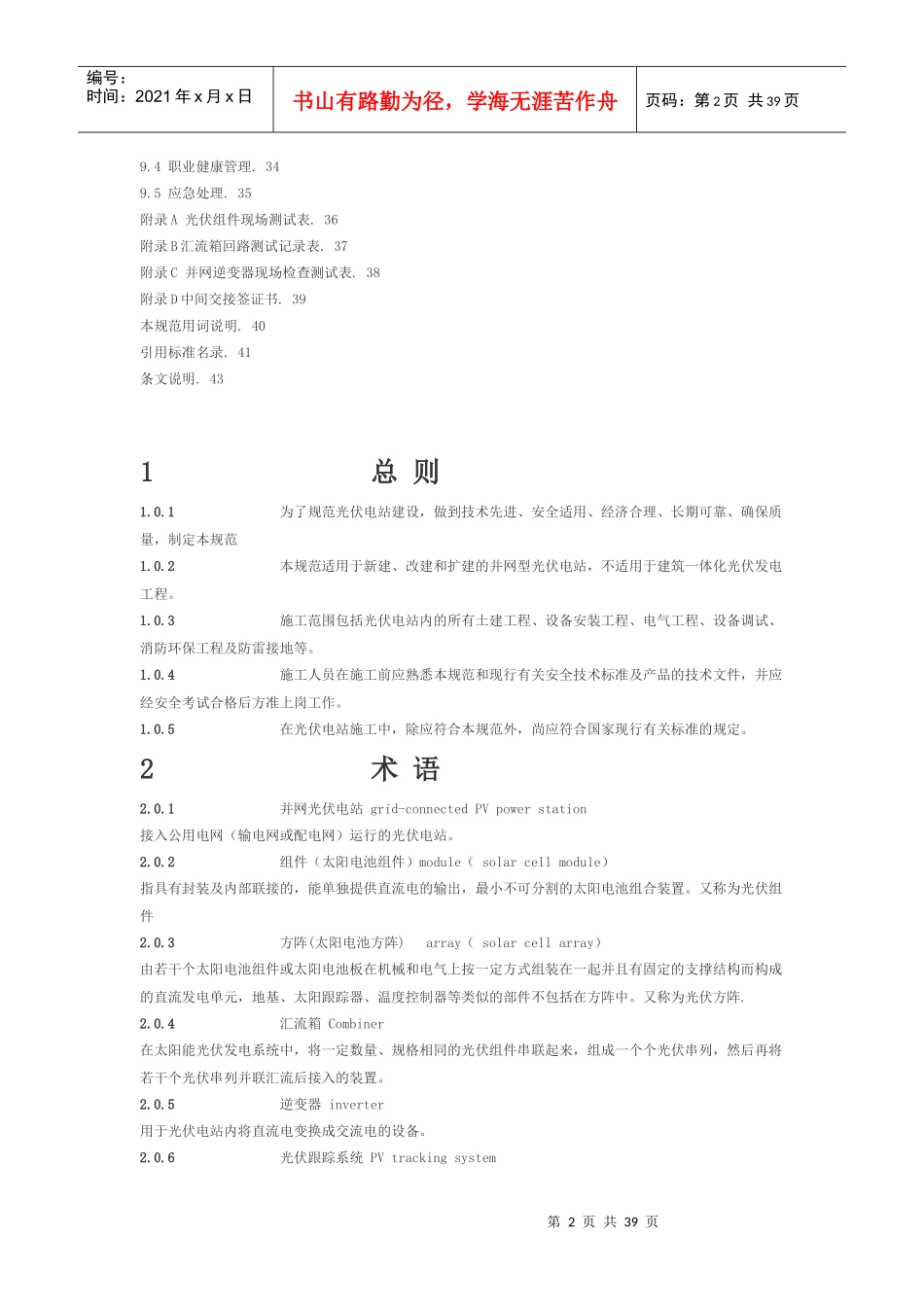

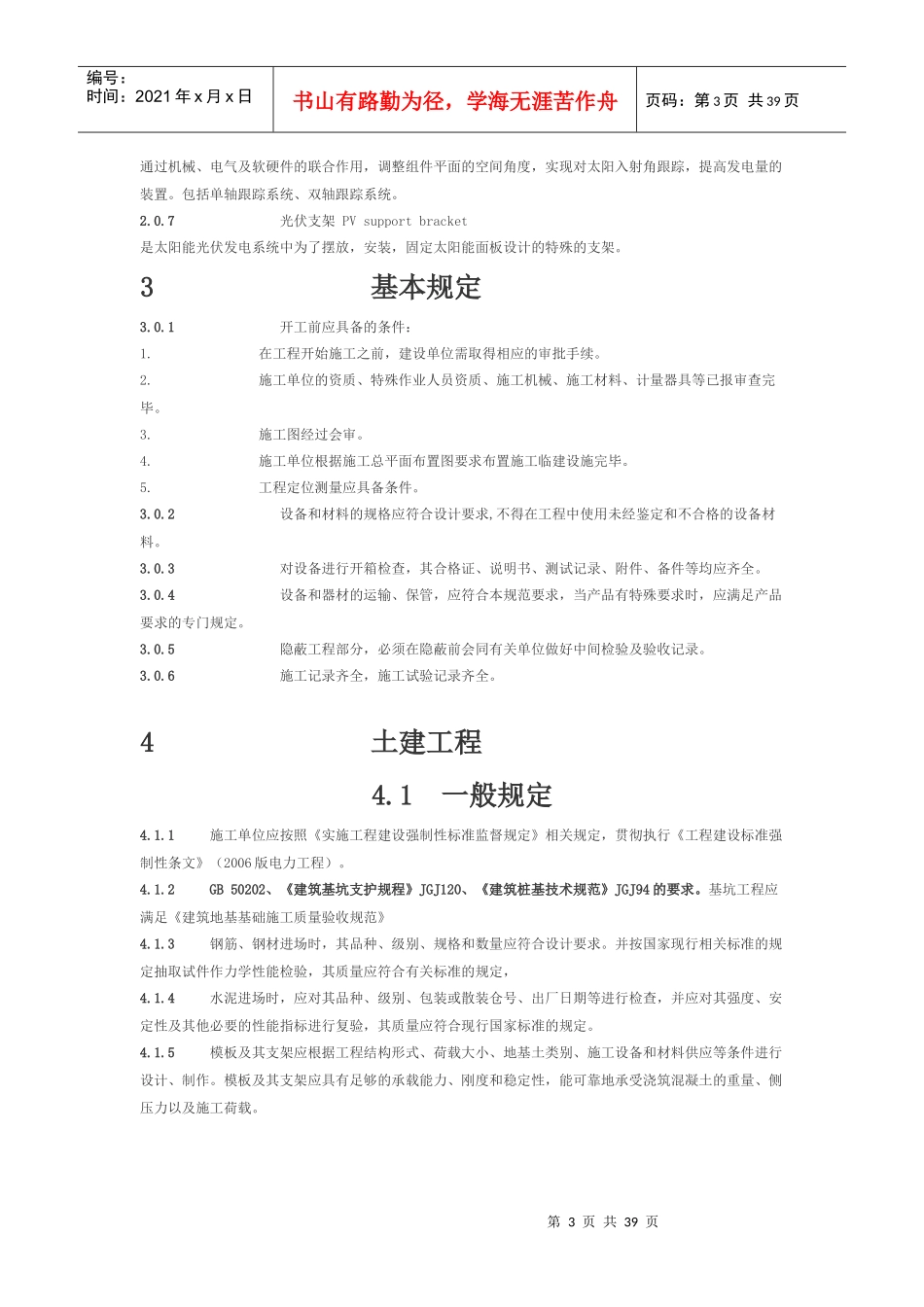

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页1..总则.12..术语.23..基本规定.34..土建工程.44.1一般规定.44.2土方工程.54.3支架基础.54.4场地及地下设施.84.5建（构）筑物.95..安装工程.105.1一般规定.105.2支架安装.115.3组件安装.135.4汇流箱安装.155.5逆变器安装.155.6电气二次系统.175.7其它电气设备安装.175.8防雷与接地.185.9线路及电缆.186..设备和系统调试.196.1一般规定.196.2光伏组串调试.196.3跟踪系统调试.216.4逆变器调试.226.5其它电气设备调试.246.6二次系统调试.247..消防工程.277.1一般规定.277.2火灾自动报警系统.287.3灭火系统.298..环保与水土保持.318.1施工环境保护.318.2施工水土保持.329..安全和职业健康.339.1一般规定.339.2现场安全文明施工总体规划.339.3现场安全施工管理.34第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页9.4职业健康管理.349.5应急处理.35附录A光伏组件现场测试表.36附录B汇流箱回路测试记录表.37附录C并网逆变器现场检查测试表.38附录D中间交接签证书.39本规范用词说明.40引用标准名录.41条文说明.431总则1.0.1为了规范光伏电站建设，做到技术先进、安全适用、经济合理、长期可靠、确保质量，制定本规范1.0.2本规范适用于新建、改建和扩建的并网型光伏电站，不适用于建筑一体化光伏发电工程。1.0.3施工范围包括光伏电站内的所有土建工程、设备安装工程、电气工程、设备调试、消防环保工程及防雷接地等。1.0.4施工人员在施工前应熟悉本规范和现行有关安全技术标准及产品的技术文件，并应经安全考试合格后方准上岗工作。1.0.5在光伏电站施工中，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1并网光伏电站grid-connectedPVpowerstation接入公用电网（输电网或配电网）运行的光伏电站。2.0.2组件（太阳电池组件）module（solarcellmodule）指具有封装及内部联接的，能单独提供直流电的输出，最小不可分割的太阳电池组合装置。又称为光伏组件2.0.3方阵(太阳电池方阵)array（solarcellarray）由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元，地基、太阳跟踪器、温度控制器等类似的部件不包括在方阵中。又称为光伏方阵.2.0.4汇流箱Combiner在太阳能光伏发电系统中，将一定数量、规格相同的光伏组件串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联汇流后接入的装置。2.0.5逆变器inverter用于光伏电站内将直流电变换成交流电的设备。2.0.6光伏跟踪系统PVtrackingsystem第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页通过机械、电气及软硬件的联合作用，调整组件平面的空间角度，实现对太阳入射角跟踪，提高发电量的装置。包括单轴跟踪系统、双轴跟踪系统。2.0.7光伏支架PVsupportbracket是太阳能光伏发电系统中为了摆放，安装，固定太阳能面板设计的特殊的支架。3基本规定3.0.1开工前应具备的条件：1.在工程开始施工之前，建设单位需取得相应的审批手续。2.施工单位的资质、特殊作业人员资质、施工机械、施工材料、计量器具等已报审查完毕。3.施工图经过会审。4.施工单位根据施工总平面布置图要求布置施工临建设施完毕。5.工程定位测量应具备条件。3.0.2设备和材料的规格应符合设计要求,不得在工程中使用未经鉴定和不合格的设备材料。3.0.3对设备进行开箱检查，其合格证、说明书、测试记录、附件、备件等均应齐全。3.0.4设备和器材的运输、保管，应符合本规范要求，当产品有特殊要求时，应满足产品要求的专门规定。3.0.5隐蔽工程部分，必须在隐蔽前会同有关单位做好中间检验及验收记录。3.0.6施工记录齐全，施工试验记录齐全。4土建工程4.1一般规定4.1.1施工单位应按照《实施工程建设强制性标准监督规定》相关规定，贯彻执行《工程建设标准强制性条文》（2006版电力工程）。4.1.2GB50202、《建筑基坑支护规程》JGJ120、《建筑桩基技术规范》JGJ94的要求。基坑工程应满足《建筑地基基础施工质量验收...
