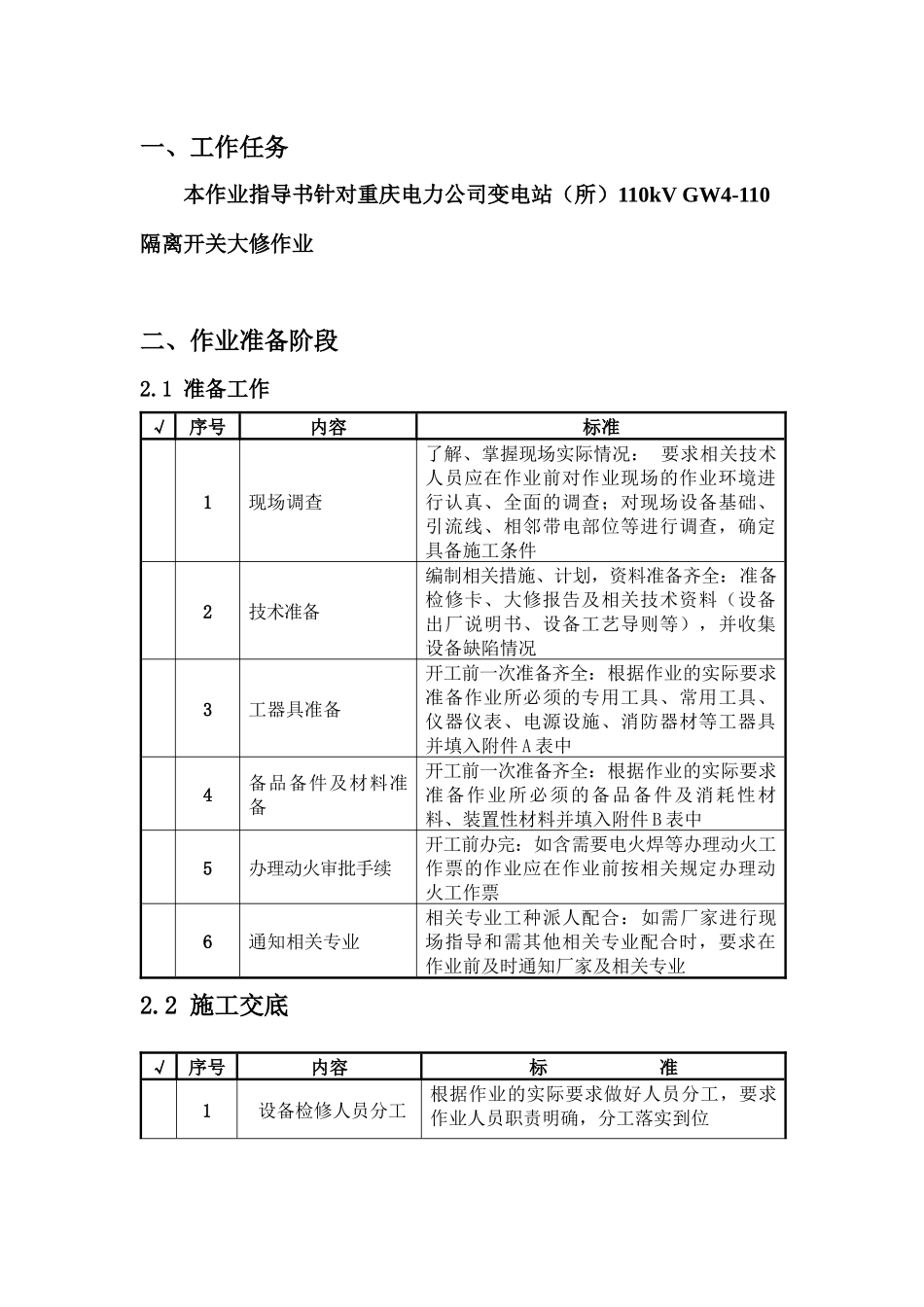

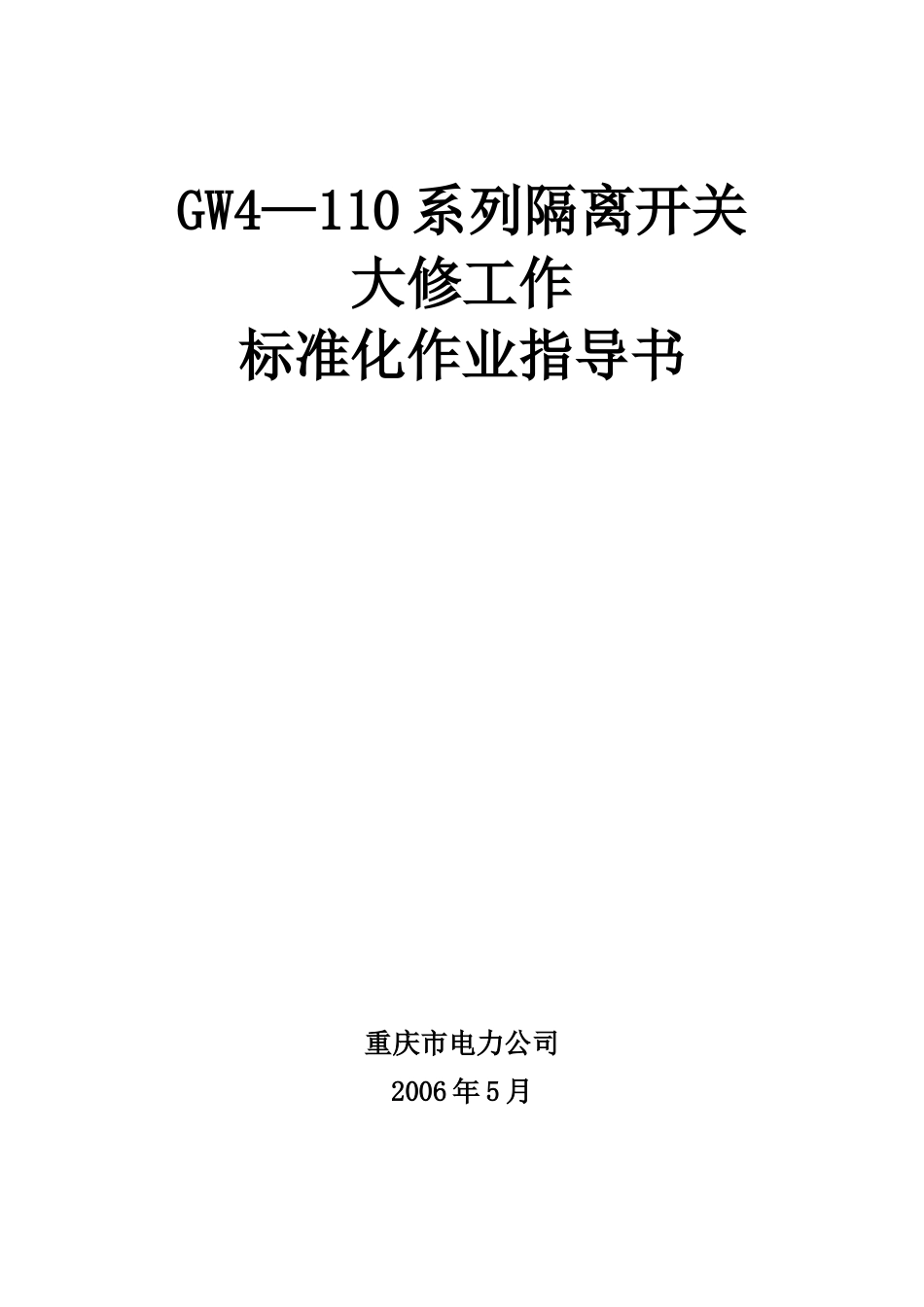

GW4—110系列隔离开关大修工作标准化作业指导书重庆市电力公司2006年5月一、工作任务本作业指导书针对重庆电力公司变电站（所）110kVGW4-110隔离开关大修作业二、作业准备阶段2.1准备工作√序号内容标准1现场调查了解、掌握现场实际情况：要求相关技术人员应在作业前对作业现场的作业环境进行认真、全面的调查；对现场设备基础、引流线、相邻带电部位等进行调查，确定具备施工条件2技术准备编制相关措施、计划，资料准备齐全：准备检修卡、大修报告及相关技术资料（设备出厂说明书、设备工艺导则等），并收集设备缺陷情况3工器具准备开工前一次准备齐全：根据作业的实际要求准备作业所必须的专用工具、常用工具、仪器仪表、电源设施、消防器材等工器具并填入附件A表中4备品备件及材料准备开工前一次准备齐全：根据作业的实际要求准备作业所必须的备品备件及消耗性材料、装置性材料并填入附件B表中5办理动火审批手续开工前办完：如含需要电火焊等办理动火工作票的作业应在作业前按相关规定办理动火工作票6通知相关专业相关专业工种派人配合：如需厂家进行现场指导和需其他相关专业配合时，要求在作业前及时通知厂家及相关专业2.2施工交底√序号内容标准1设备检修人员分工根据作业的实际要求做好人员分工，要求作业人员职责明确，分工落实到位2技术交底作业班全体成员学习并掌握被检设备的检修工艺、技术要求、质量标准及相关作业程序，要求作业人员交底内容清楚3危险点分析及控制作业人员针对实际情况进行危险点分析，并制定安全控制措施，要求危险点分析明确、控制措施有针对性2.3填写办理工作票认真正确填写、审核工作票按安规要求的程序填写并签发工作票，工作票签发人及运行人员应认真审核，保证工作票的正确。三.作业阶段3.1开工√序号内容1工作许可人同工作负责人交代工作票及安全措施后，办理工作许可手续，工作负责人负责检查安全措施2工作负责人带领工作班成员，列队宣读工作票，交代工作票内容及危险点。经作业人员确定后在工作票中相应位置签名3核对设备名称及作业范围4根据现场情况及相关规定合理布置工器具材料及吊装设备3.2危险点分析及安全控制措施√序号危险点安全控制措施1高处堕落及落物伤人（1）进入作业现场必须正确配戴安全帽，高处作业按规定系好安全带，安全带不得绑在隔离开关瓷柱上（2）拆卸引线时，要使用升降平台或梯子，并有人扶持，不得攀登隔离开关瓷柱，梯子不得以隔离开关瓷柱作为支撑点（3）使用升降车（平台）按说明书进行，支撑点稳固防止升降车（平台）倾斜（4）使用临时检修平台时，跳板应绑扎牢固（5）传递工具、物件应用传递绳，不得抛掷2防止起重伤害（1）吊装工作时应专人指挥，起吊重物下严禁站人（2）吊装重物要有合格的绳索，绑扎牢固（3）背风绳、拉绳可靠，起吊重物移动时防止碰撞脚手架及其他物体（4）瓷瓶吊下后平放于地面3防止触电伤害（1）工作前检查工作点是否在接地有效保护范围内（2）工作前应向每个作业人员交代清楚邻近带电设备，并加强监护，不允许单人作业（3）抱杆、起吊所用绳索等，在起吊全过程都应与带电部分保持足够的安全距离（4）拆放引线时，应用绳索拴牢，保持足够的安全距离，且不得失去原有的接地保护（5）高层布置的隔离开关在拆卸垂直连杆时要保证足够的安全距离，要采取可靠措施防止靠近带电部位（6）严禁跨越遮拦，严禁攀登运行构架（7）现场搬运长物件应二人平放搬运（8）搭接检修电源需两人操作，检修电源具有明显的断开点，且带有漏电保护器（9）工作前断开操作、信号电源，闭锁回路连接点需切断，电动操作前必须经值班人员同意后方可接通电源。（10）试验仪器、电动工器具等设备外壳有保护接地的，必须接地且接地可靠4防止机械伤害（1）严格执行工机具使用规定，使用前严格检查，不完整、不合格的工机具禁止使用（2）调试隔离开关时统一指挥，进行隔离开关操作时相互呼应，且工作人员必须离开传动部位3.3作业流程及工艺标准√序号检修内容工艺标准1引线及本体拆卸（1）拆卸时勿损伤导电接触面，起吊操作时有防止碰撞的措施，瓷柱平放在预定位置（2）瓷柱及触头分相放置，并做好标记（3）引线完整，无...
