E9104综放工作面安装作业规程VIP专享VIP免费

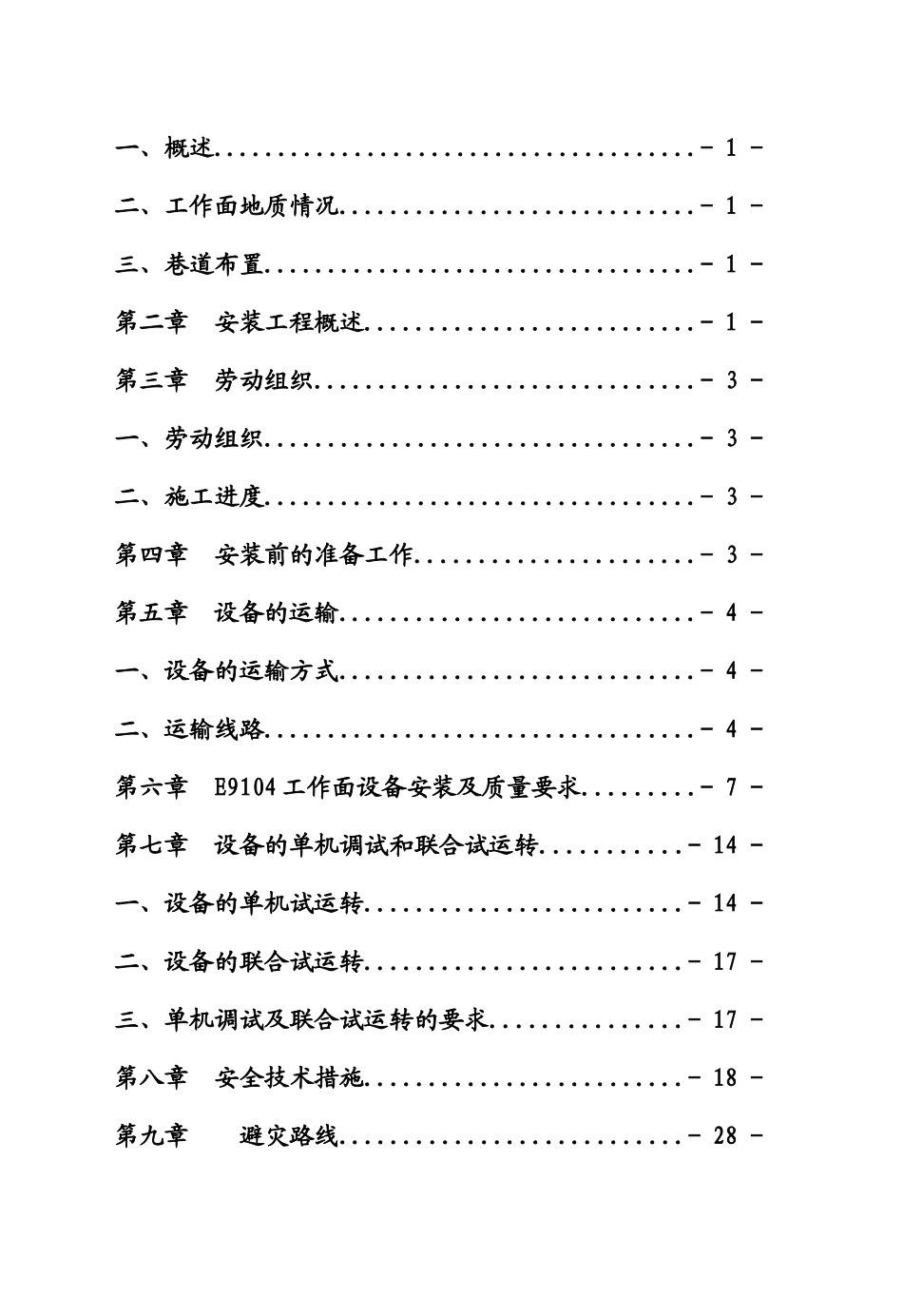

山西朔州平鲁区西易煤矿有限公司E9104综采面设备安装作业规程机运室：安监处：生产副总：机电副总：安全副总：生产矿长：机电矿长：编制人：薛海珍编制时间：2014年3月26日目录第一章工作面概况............................-1-一、概述......................................-1-二、工作面地质情况............................-1-三、巷道布置..................................-1-第二章安装工程概述..........................-1-第三章劳动组织..............................-3-一、劳动组织..................................-3-二、施工进度..................................-3-第四章安装前的准备工作......................-3-第五章设备的运输............................-4-一、设备的运输方式............................-4-二、运输线路..................................-4-第六章E9104工作面设备安装及质量要求.........-7-第七章设备的单机调试和联合试运转...........-14-一、设备的单机试运转.........................-14-二、设备的联合试运转.........................-17-三、单机调试及联合试运转的要求...............-17-第八章安全技术措施.........................-18-第九章避灾路线...........................-28-第0页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共47页第一章工作面概况一、概述E9104工作面位于一采区D1101皮带大巷东侧、北为E9103综采工作面采空区、南为E9015回风顺槽、东为矿界保安煤柱。二、工作面地质情况1、煤层：该工作面煤层平均煤厚11.02m，煤层倾角3°～5°，平均倾角4°。2、煤层顶底板：该工作面直接顶为砂质泥岩，灰黑色致密，见较多炭化植物印迹；底板为砂质泥浆岩，灰黑色致密，有黄铁矿。3、水文地质情况：该工作面正常涌水量为4m3/h～6m3/h，最大涌水量为8m3/h；4、该工作面属低瓦斯工作面，是二类自燃煤层，有爆炸性。三、巷道布置该工作面走向长为380m，巷道净宽4m，净高3m，进风巷布置皮带输送机、转载机、破碎机等；回风巷作为材料运输巷。工作面切第1页共47页第0页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页眼长度为120m(中对中），切眼净宽7m，净高3m。第二章安装工程概述一、我矿回采的E9103综采工作面现以回采完毕，由于E9104工作面与E9103工作面的巷道设计相同，决定E9104工作面的设备配套情况还应使用E9103工作面现回撤的一切设备：工作面机头机尾端头液压支架选用沈阳三一重装生产的ZFG800-20/32型液压支架，各一组（三架），每组支护长度≥4.29m，支护高度为2.0m～3.2m，额定工作阻力为7200KN，初撑力为6182KN，总重量约为26t。工作面中间液压支架选用沈阳三一重装生产的ZF7200/20/32型放顶煤液压支架，共74架，支护高度为2.0m～3.2m，额定工作阻力为7200KN，初撑力为6182KN，总重量约为19t。二、根据工作面煤层厚度和煤质硬度与E9103工作面的情况相同，采煤机选用沈阳三一重工生产的MG300/730-WD型采煤机，其额定功率为730KW，生产能力为2500t/h,供电电压为1140V其中两台截第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页割主电机功率为300KW，额定电压为1140V，两台牵引电机功率为45KW额定电压380V调高泵电机电压1140V功率20KW，滚筒直径为1.8m，截割深度0.630m，采煤机总重量约为40t。三、根据采煤机的生产能力，前后刮板输送机选用SGZ-730/320、SGZ-730/400型刮板输送机，前溜机头及机尾采用额定功率为160KW的电机，额定电压为1140V；后溜机头及机尾采用额定功率为200KW的电机，额定电压为1140V。运输能力：700t/h、链速：1.1m/s。四、根据工作面前、后刮板输送机的生产能力，转载机选用SZB764/200型转载机，转载机额定功率为200KW，电压等级1140V，输送量为1000t/h，链速：3.34m/S。五、根据工作面的生产能力，破碎机选用PCM-160型破碎机，其额定功率为160KW，破碎能力为2000t/h，供电电压1140V。六、顺槽带式输送机选用SSJ-800/2*75型输送机，其运输能力400t/h...
