水电施工流程规范培训教材VIP专享VIP免费

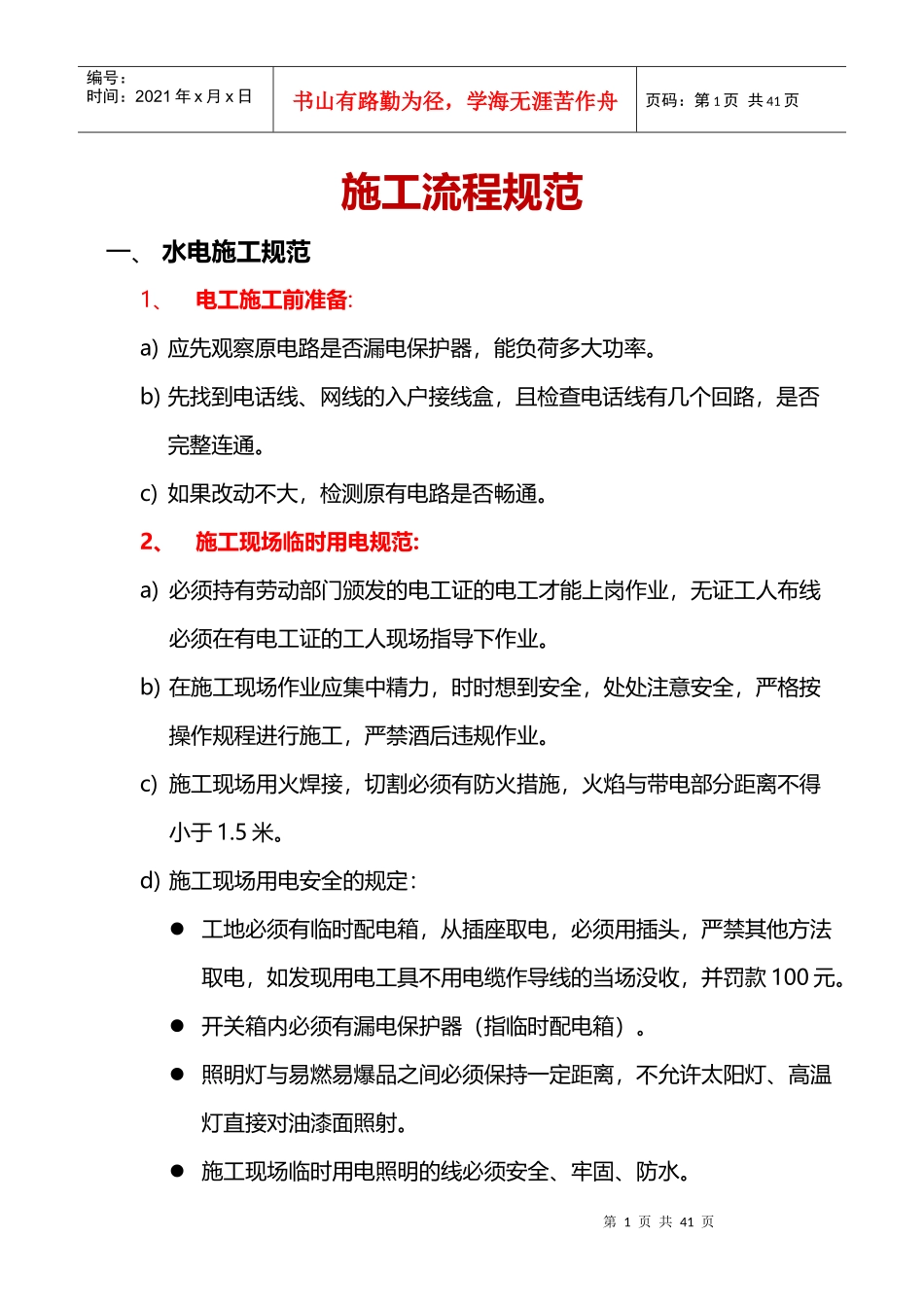

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页施工流程规范一、水电施工规范1、电工施工前准备:a)应先观察原电路是否漏电保护器，能负荷多大功率。b)先找到电话线、网线的入户接线盒，且检查电话线有几个回路，是否完整连通。c)如果改动不大，检测原有电路是否畅通。2、施工现场临时用电规范:a)必须持有劳动部门颁发的电工证的电工才能上岗作业，无证工人布线必须在有电工证的工人现场指导下作业。b)在施工现场作业应集中精力，时时想到安全，处处注意安全，严格按操作规程进行施工，严禁酒后违规作业。c)施工现场用火焊接，切割必须有防火措施，火焰与带电部分距离不得小于1.5米。d)施工现场用电安全的规定：工地必须有临时配电箱，从插座取电，必须用插头，严禁其他方法取电，如发现用电工具不用电缆作导线的当场没收，并罚款100元。开关箱内必须有漏电保护器（指临时配电箱）。照明灯与易燃易爆品之间必须保持一定距离，不允许太阳灯、高温灯直接对油漆面照射。施工现场临时用电照明的线必须安全、牢固、防水。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页3、PVC线管布线应注意以下规定：a)管道PVC管道必须要弹线，使用切割机开槽，开槽深度为管下去要1－1.5公分砂浆保护层。PVC管道地面如不开槽，先弹地面直线再沿墨线固定管道。86暗盒之间距离要在0.8－1公分之间，厨、卫墙面要留贴砖厚度。PVC外壁的阻燃标记及制造厂标应向外。b)管道连接管与管之间套管内必须涂刷专用胶水。管与暗盒连结必须要锁头和锁母。砂浆补线管应先浇水，再用纯水泥砂浆进行修补，不得比原墙面高。不得使用三通弯头，分线必须用分线盒，弯管用弹簧弯。地面不开槽走管，必须固定好管，要做到美观。墙面走管禁止斜道，必须横平竖直（包括给水）c)管内穿线及配线，及面板安装:导线再管内严禁接头，接头应在接线盒内，严禁强弱电走一根管。导线必须分色：红色为火线，蓝或绿为零线，双色为地线，白色为控制线。导线在开关盒、插座盒内留线不应小于15公分，卷成圈放在盒底，线头包好，用保护膜盖好。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页地线与公共导线通过盒内不可剪断直接通过，也应留一定余地。空调、热水器、厨房、浴霸等大功率电器，需走标准负荷的专线。暗盒内导线接头必须用防水胶布先进行包扎，外部用绝缘胶布包。用电负荷参照标准执行。配电箱内导线保留长度不小于配电箱的半周长。配电箱底边距地不少于1.5米，配电箱上应注明用电回路名称。进门开关盒底距地面1.2米－1.4米，同一水平线不允许相差≤1mm灯具开关不允许串接在零线上，必须串接火线。开关，插座面板安装必须端正，牢固，不允许有松动，必须全部有底盒，不允许直接装在木头木板上。凡插座必须是面对面方向，左零右火，三孔插上接地线，且盒内不允许有铜线裸露超过1mm。开关安装后应方便使用，同一室内开关必须上同一水平面，并按最常用，很少用得顺序布置。开关插座不允许按在瓷砖腰线和花砖上。照明线用2.5平方毫米的铜芯线，不允许用1.5平方毫米的（如客户特别要求）。d)灯具的安装规定：每一单项分支回路不允许超过25个灯头，但花灯、彩灯除外，一般情况下严禁超过10A.第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页凡螺口灯必须是中心点接相线，零线接在螺纹端子上。当灯具重量大于2kg时，应采用膨胀螺丝固定。镜前灯一般安装在距地1.8米左右，但必须与客户沟通好。吊链式灯具灯线不受拉力，灯线必须超过吊链20mm长度。嵌入式灯具固定在专设的柜架上，导线在灯盒内应留有余地，方便维修拆卸。灯具与边框应紧贴在灯栅上且完全遮盖灯孔，不允许有露光现象。矩形灯具的边框宜与顶栅的装饰直线平行，其偏差≤5mm。灯槽内的T4型日光管间隔不宜太长，造成光与光之间有阴影。e)．电路开关和插座，电工与业主仔细确定粉笔标明，插座宁多勿少，...
