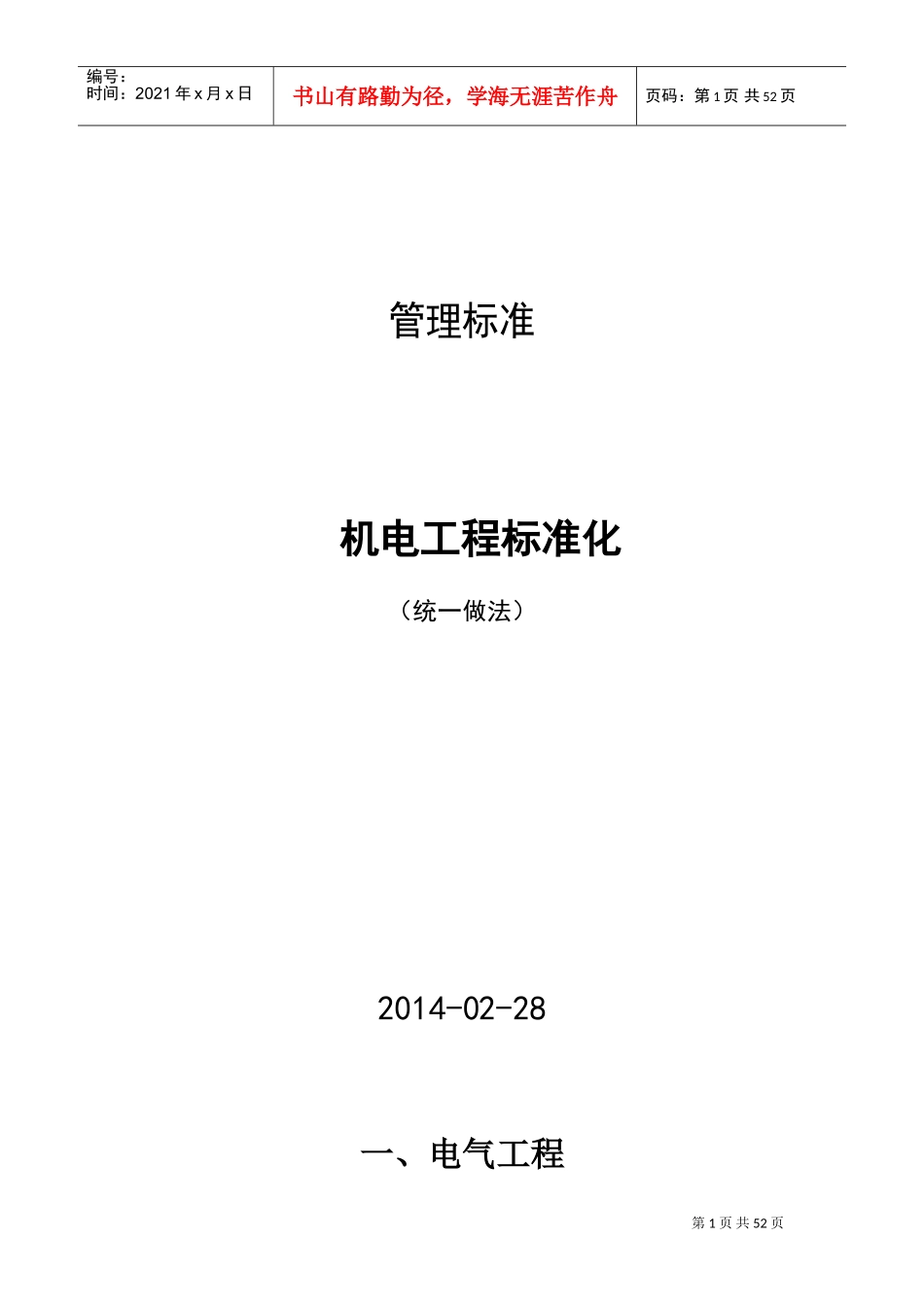

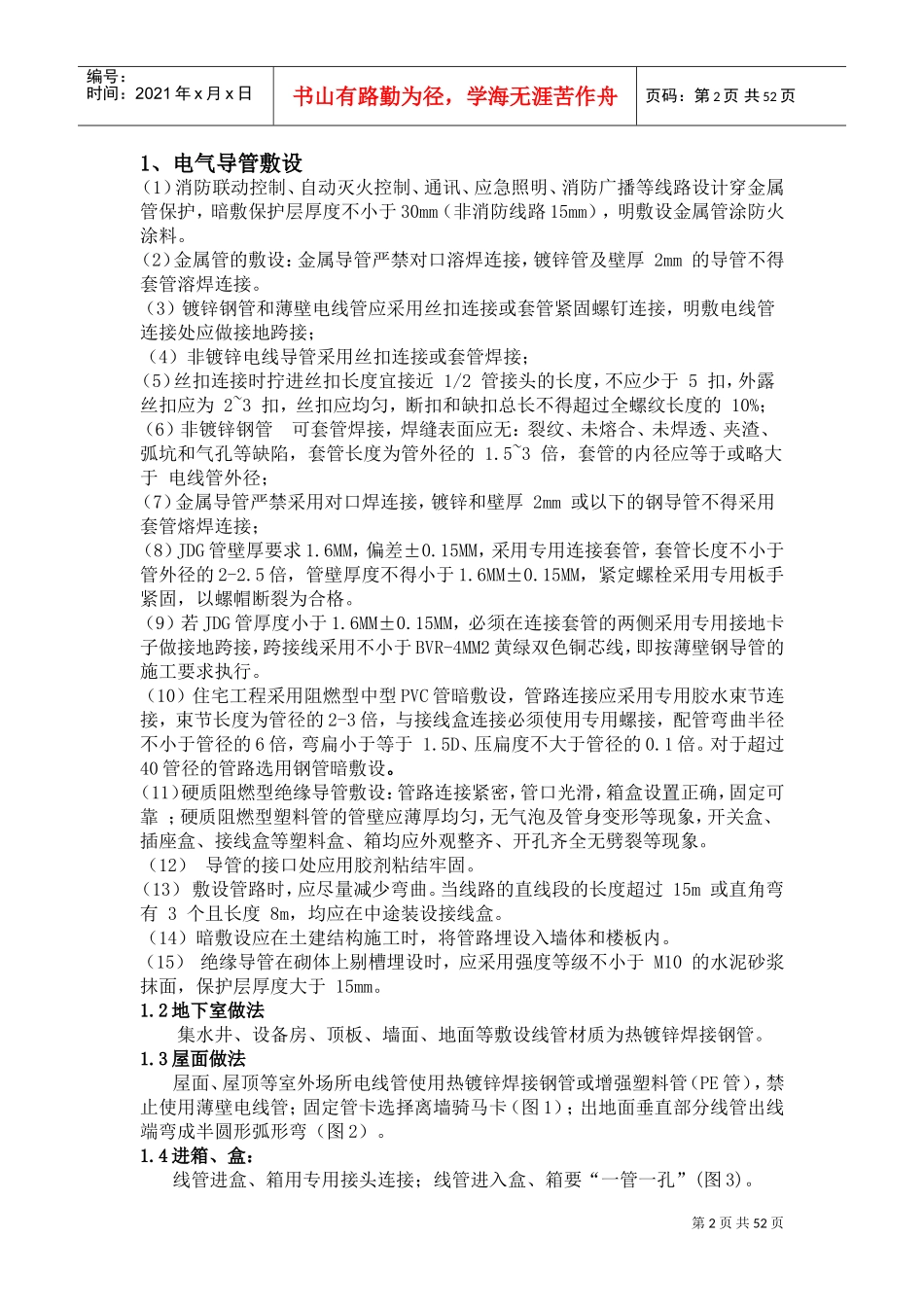

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页管理标准机电工程标准化（统一做法）2014-02-28一、电气工程第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页1、电气导管敷设（1）消防联动控制、自动灭火控制、通讯、应急照明、消防广播等线路设计穿金属管保护，暗敷保护层厚度不小于30mm（非消防线路15mm），明敷设金属管涂防火涂料。（2）金属管的敷设：金属导管严禁对口溶焊连接，镀锌管及壁厚2mm的导管不得套管溶焊连接。（3）镀锌钢管和薄壁电线管应采用丝扣连接或套管紧固螺钉连接，明敷电线管连接处应做接地跨接；（4）非镀锌电线导管采用丝扣连接或套管焊接；（5）丝扣连接时拧进丝扣长度宜接近1/2管接头的长度，不应少于5扣，外露丝扣应为2~3扣，丝扣应均匀，断扣和缺扣总长不得超过全螺纹长度的10%；（6）非镀锌钢管可套管焊接，焊缝表面应无：裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷，套管长度为管外径的1.5~3倍，套管的内径应等于或略大于电线管外径；（7）金属导管严禁采用对口焊连接，镀锌和壁厚2mm或以下的钢导管不得采用套管熔焊连接；（8）JDG管壁厚要求1.6MM，偏差±0.15MM，采用专用连接套管，套管长度不小于管外径的2-2.5倍，管壁厚度不得小于1.6MM±0.15MM，紧定螺栓采用专用板手紧固，以螺帽断裂为合格。（9）若JDG管厚度小于1.6MM±0.15MM，必须在连接套管的两侧采用专用接地卡子做接地跨接，跨接线采用不小于BVR-4MM2黄绿双色铜芯线，即按薄壁钢导管的施工要求执行。（10）住宅工程采用阻燃型中型PVC管暗敷设，管路连接应采用专用胶水束节连接，束节长度为管径的2-3倍，与接线盒连接必须使用专用螺接，配管弯曲半径不小于管径的6倍，弯扁小于等于1.5D、压扁度不大于管径的0.1倍。对于超过40管径的管路选用钢管暗敷设。（11）硬质阻燃型绝缘导管敷设：管路连接紧密，管口光滑，箱盒设置正确，固定可靠；硬质阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象，开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐、开孔齐全无劈裂等现象。（12）导管的接口处应用胶剂粘结牢固。（13）敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15m或直角弯有3个且长度8m，均应在中途装设接线盒。（14）暗敷设应在土建结构施工时，将管路埋设入墙体和楼板内。（15）绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面，保护层厚度大于15mm。1.2地下室做法集水井、设备房、顶板、墙面、地面等敷设线管材质为热镀锌焊接钢管。1.3屋面做法屋面、屋顶等室外场所电线管使用热镀锌焊接钢管或增强塑料管（PE管），禁止使用薄壁电线管；固定管卡选择离墙骑马卡（图1）；出地面垂直部分线管出线端弯成半圆形弧形弯（图2）。1.4进箱、盒：线管进盒、箱用专用接头连接；线管进入盒、箱要“一管一孔”(图3)。第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页1.5接地线：镀锌电线管连接处用专用接地卡跨接，两卡间连线：RBV-4mm2。非镀锌钢导管（SC)采用螺纹连接时，连接处的两端用∮6~8圆管焊跨接地线。1.6间距：与暖气、热水煤气管之间的平行距离不小于300mm，交叉距离不小于100mm。1.7变形缝处理管子穿过变形缝处使用软管连接，软管留有裕量；变形缝其中一端加线盒（图4）；废弃的电线管、孔洞及时进行封堵处理。2、管内穿线2.1穿线（1）住宅建筑住户内的空调、卫生间、厨房插座回路均为独立回路，其电线不与照明回路的电线同穿一根管。（2）不同回路、不同电压及交流与直流的电线，不穿于同一导管内；同一交流回路电线穿于同一金属导管内，管内电线无接头。（3）三相或单相的交流单芯电缆，不单独穿于钢导管内。（4）管口保护：管口有保护措施，穿入电线、电缆后，管口进行密封。穿线时不遗漏带护线套管或护口。2.2相色电线绝缘层颜色：A-黄色、B-绿色、C-红色、N-淡蓝色、E-黄绿色。2.3接线箱内接线排列整齐，回路编号齐全，标识准确，电箱内导线连接紧密，不损伤线芯，不断股；不同截面的导线采用接续端子后方可压在同一端子...
