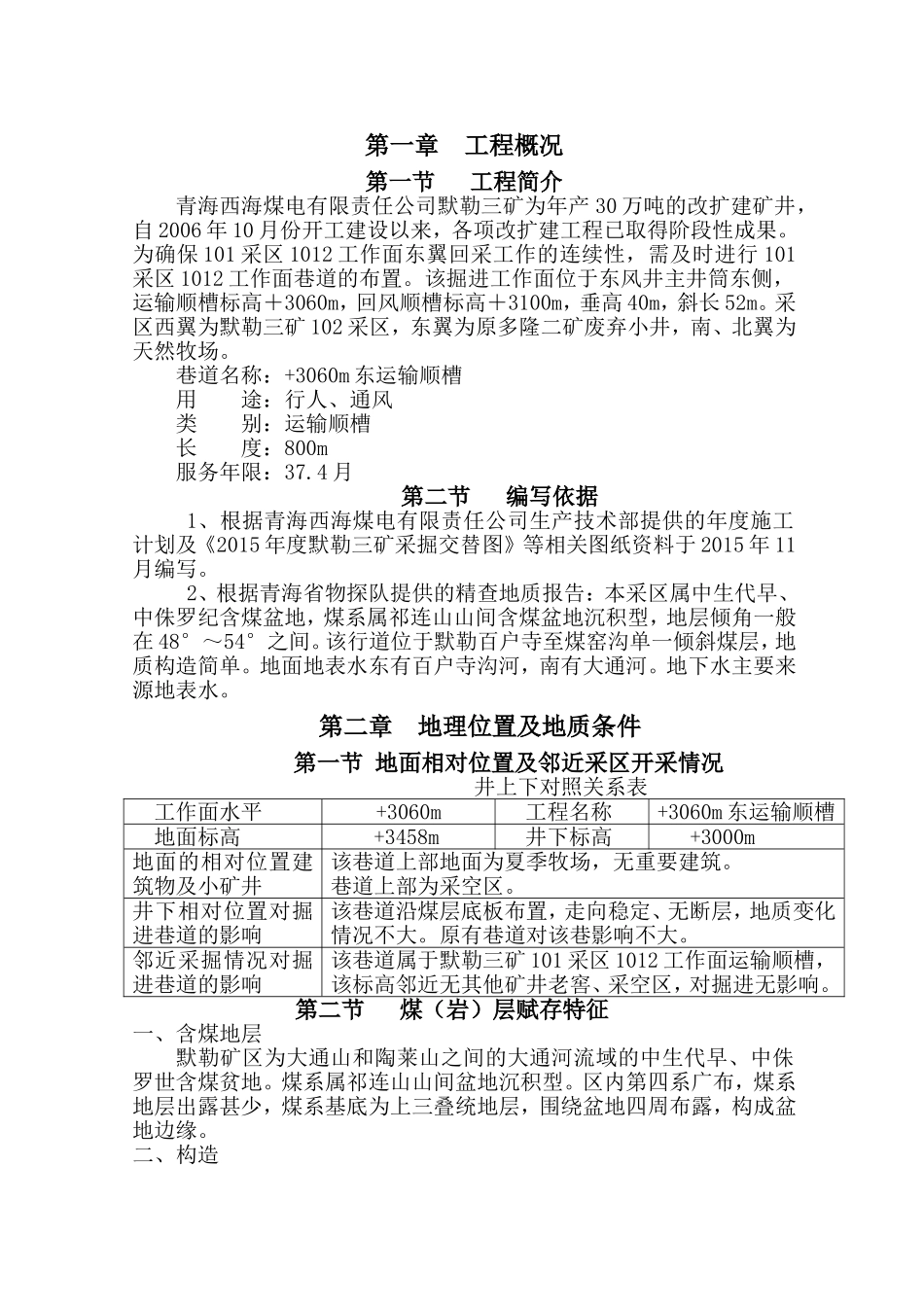

第一章工程概况第一节工程简介青海西海煤电有限责任公司默勒三矿为年产30万吨的改扩建矿井，自2006年10月份开工建设以来，各项改扩建工程已取得阶段性成果。为确保101采区1012工作面东翼回采工作的连续性，需及时进行101采区1012工作面巷道的布置。该掘进工作面位于东风井主井筒东侧，运输顺槽标高＋3060m，回风顺槽标高＋3100m，垂高40m，斜长52m。采区西翼为默勒三矿102采区，东翼为原多隆二矿废弃小井，南、北翼为天然牧场。巷道名称：+3060m东运输顺槽用途：行人、通风类别：运输顺槽长度：800m服务年限：37.4月第二节编写依据1、根据青海西海煤电有限责任公司生产技术部提供的年度施工计划及《2015年度默勒三矿采掘交替图》等相关图纸资料于2015年11月编写。2、根据青海省物探队提供的精查地质报告：本采区属中生代早、中侏罗纪含煤盆地，煤系属祁连山山间含煤盆地沉积型，地层倾角一般在48°～54°之间。该行道位于默勒百户寺至煤窑沟单一倾斜煤层，地质构造简单。地面地表水东有百户寺沟河，南有大通河。地下水主要来源地表水。第二章地理位置及地质条件第一节地面相对位置及邻近采区开采情况井上下对照关系表工作面水平+3060m工程名称+3060m东运输顺槽地面标高+3458m井下标高+3000m地面的相对位置建筑物及小矿井该巷道上部地面为夏季牧场，无重要建筑。巷道上部为采空区。井下相对位置对掘进巷道的影响该巷道沿煤层底板布置，走向稳定、无断层，地质变化情况不大。原有巷道对该巷影响不大。邻近采掘情况对掘进巷道的影响该巷道属于默勒三矿101采区1012工作面运输顺槽，该标高邻近无其他矿井老窖、采空区，对掘进无影响。第二节煤（岩）层赋存特征一、含煤地层默勒矿区为大通山和陶莱山之间的大通河流域的中生代早、中侏罗世含煤贫地。煤系属祁连山山间盆地沉积型。区内第四系广布，煤系地层出露甚少，煤系基底为上三叠统地层，围绕盆地四周布露，构成盆地边缘。二、构造百户寺---煤窑沟单斜。东起百户寺牙合，西至煤窑沟，呈东西向展布。由上三迭统、中下侏罗统及侏罗----白垩系地层组成。走向近东西向，倾向南，倾角50°左右。三、煤层与煤质a.煤层：本井田含煤一层，含煤地层为中下侏罗统，产于中下侏罗统下部，结构简单，夹有矸石1-4层。煤层自东向西沿走向倾向分布稳定，平均厚度为5m左右。b.煤质：本区煤层呈黑色，具暗淡光泽或沥青光泽，断口为阶梯状或棱角状，为均一结构或粒状结构。内生裂隙不发育，较坚硬，不易破碎。煤岩成分以暗煤为主，暗煤中亮煤呈条带状分布，属半暗型。煤的容重为1.44，煤质牌号为不粘煤。四、煤层顶底板岩性矿区煤层顶板为粗砂岩、细砂岩、砂质泥岩、泥岩所组成。煤层底板以炭泥岩或泥岩、砂泥岩为主，而泥岩、炭泥岩易风化破碎。煤层底板一般不含水，但老窑中充水的原因是矿坑积水及浅部岩层裂隙发育导致的。煤层特征情况表指标参数备注煤层厚度（最大～最小/平均）/m5m～3m/4m煤层倾角（最大～最小/平均）/°51°～48°/50°煤层硬度f2.2～3煤层层理（发育程度）发育完全煤层节理（发育程度）发育完全自然发火期/3～6个月煤尘爆炸指数/℅44.32℅煤尘瓦斯含量mI/g0.3～0.77mI/g低瓦斯矿井煤层顶底板情况表顶底板名称岩石名称厚度（m）岩性特征老顶中、细砂岩12-16中厚层状，胶结致密，岩石较硬。直接顶粉砂岩1-9中厚层状，层理发育，局部较破碎含煤线。伪顶碳质粉砂岩0.0-0.4薄层，层理发育，局部破碎，易垮落。伪底碳质粉砂岩0-0.2薄层，局部破碎，易垮落。直接底粉砂岩8-12层理发育，含煤线，较破碎。附地质柱状图：第三节地质构造根据1011工作面+3100m回风顺槽、+3060m西运输顺槽掘进过程中，该块段未揭露断层，地质构造相对比较稳定，工作面发育小褶曲，受褶曲构造影响，煤层松散破碎，稳定程度较差。第四节水文地质本区为一个四面环山的山间盆地，四周高山海拔+3700～+4100m，盆地中心海拔+3400m左右，汇水面积约106km2。盆地内地表水系发育，大通河由西向东流经盆地中心，将盆地切割成南、北两部分，河北盆地有狼日干、龙川水、百户寺沟等支沟，对地下水有一定的补给。根据精查地质勘探报告矿井预计涌水量为55.76～144m3/h第三章巷...
