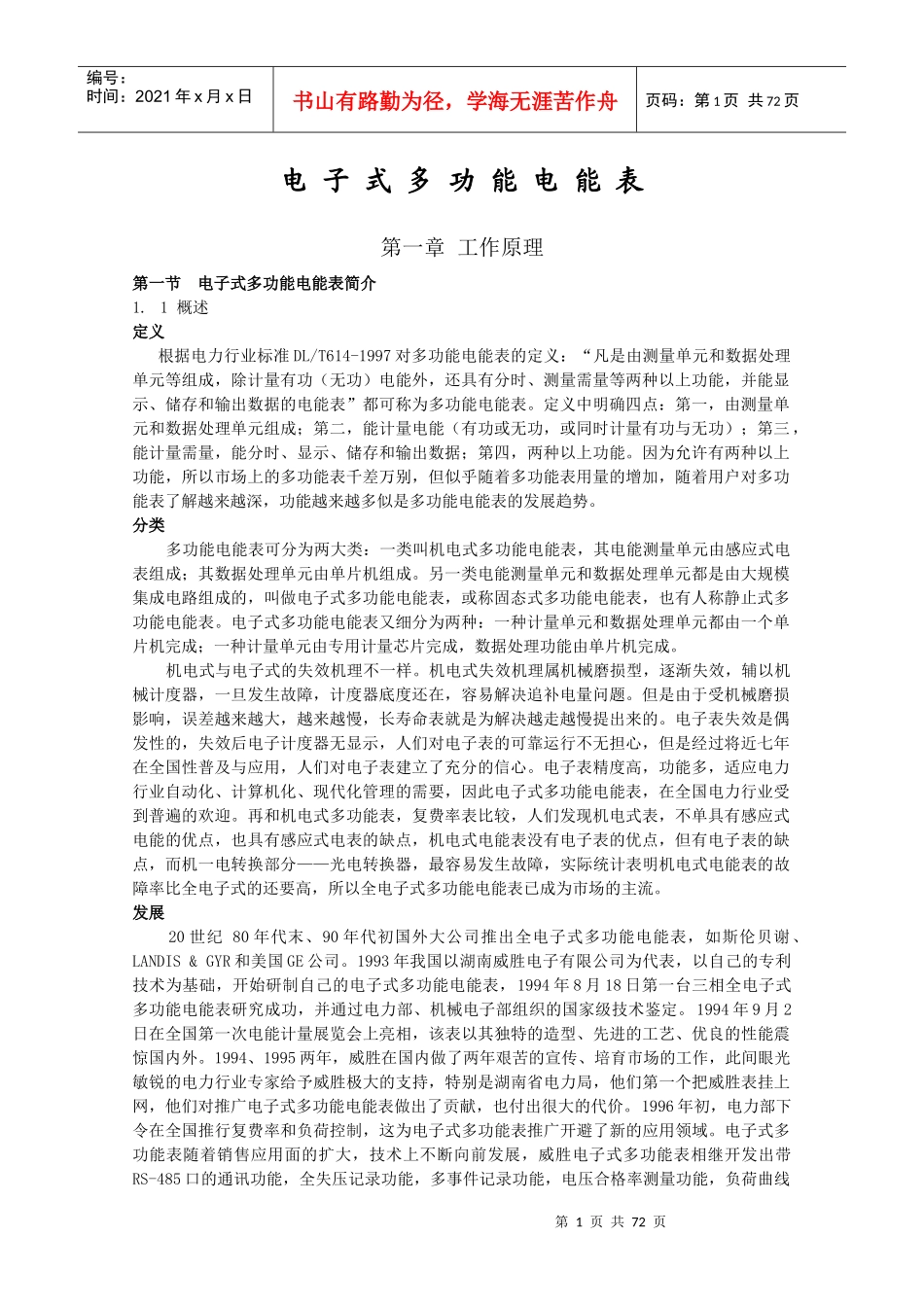

第1页共72页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共72页电子式多功能电能表第一章工作原理第一节电子式多功能电能表简介1.1概述定义根据电力行业标准DL/T614-1997对多功能电能表的定义:“凡是由测量单元和数据处理单元等组成,除计量有功(无功)电能外,还具有分时、测量需量等两种以上功能,并能显示、储存和输出数据的电能表”都可称为多功能电能表。定义中明确四点:第一,由测量单元和数据处理单元组成;第二,能计量电能(有功或无功,或同时计量有功与无功);第三,能计量需量,能分时、显示、储存和输出数据;第四,两种以上功能。因为允许有两种以上功能,所以市场上的多功能表千差万别,但似乎随着多功能表用量的增加,随着用户对多功能表了解越来越深,功能越来越多似是多功能电能表的发展趋势。分类多功能电能表可分为两大类:一类叫机电式多功能电能表,其电能测量单元由感应式电表组成;其数据处理单元由单片机组成。另一类电能测量单元和数据处理单元都是由大规模集成电路组成的,叫做电子式多功能电能表,或称固态式多功能电能表,也有人称静止式多功能电能表。电子式多功能电能表又细分为两种:一种计量单元和数据处理单元都由一个单片机完成;一种计量单元由专用计量芯片完成,数据处理功能由单片机完成。机电式与电子式的失效机理不一样。机电式失效机理属机械磨损型,逐渐失效,辅以机械计度器,一旦发生故障,计度器底度还在,容易解决追补电量问题。但是由于受机械磨损影响,误差越来越大,越来越慢,长寿命表就是为解决越走越慢提出来的。电子表失效是偶发性的,失效后电子计度器无显示,人们对电子表的可靠运行不无担心,但是经过将近七年在全国性普及与应用,人们对电子表建立了充分的信心。电子表精度高,功能多,适应电力行业自动化、计算机化、现代化管理的需要,因此电子式多功能电能表,在全国电力行业受到普遍的欢迎。再和机电式多功能表,复费率表比较,人们发现机电式表,不单具有感应式电能的优点,也具有感应式电表的缺点,机电式电能表没有电子表的优点,但有电子表的缺点,而机一电转换部分——光电转换器,最容易发生故障,实际统计表明机电式电能表的故障率比全电子式的还要高,所以全电子式多功能电能表已成为市场的主流。发展20世纪80年代末、90年代初国外大公司推出全电子式多功能电能表,如斯伦贝谢、LANDIS&GYR和美国GE公司。1993年我国以湖南威胜电子有限公司为代表,以自己的专利技术为基础,开始研制自己的电子式多功能电能表,1994年8月18日第一台三相全电子式多功能电能表研究成功,并通过电力部、机械电子部组织的国家级技术鉴定。1994年9月2日在全国第一次电能计量展览会上亮相,该表以其独特的造型、先进的工艺、优良的性能震惊国内外。1994、1995两年,威胜在国内做了两年艰苦的宣传、培育市场的工作,此间眼光敏锐的电力行业专家给予威胜极大的支持,特别是湖南省电力局,他们第一个把威胜表挂上网,他们对推广电子式多功能电能表做出了贡献,也付出很大的代价。1996年初,电力部下令在全国推行复费率和负荷控制,这为电子式多功能表推广开避了新的应用领域。电子式多功能表随着销售应用面的扩大,技术上不断向前发展,威胜电子式多功能表相继开发出带RS-485口的通讯功能,全失压记录功能,多事件记录功能,电压合格率测量功能,负荷曲线第2页共72页第1页共72页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共72页存贮工能,目前由于两网改造的带动,电能表行业看好,国内电子式多功能电能表行业呈现一派欣欣向荣的景象,目前生产电子式多功能表的厂家已增到十几家。应用电子式多功能电能表的应用领域很广,由于电子式多功能表具有强大的通讯功能,使多功能表广泛用于远方抄表,为电量远方自动采集和自动计费;为电厂考核上网报价商业运营;为大型企业内部能源自动化管理打下基础。电子式多功能电能表的诞生与推广给调度自动化,县调综合自动化带来革命性的变化。从采集脉冲跃为数据通讯。在远方读取电能数据同时,可以读到电压、电流、功率的瞬时值。变电站取消电...
