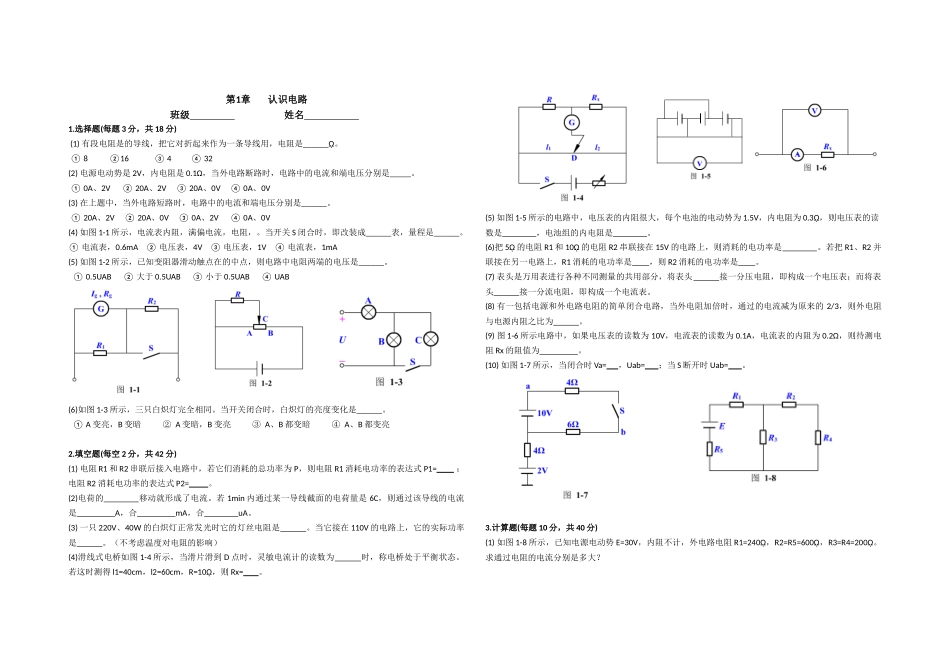

第1章认识电路班级姓名1.选择题(每题3分，共18分)(1)有段电阻是的导线，把它对折起来作为一条导线用，电阻是______ῼ。①8②16③4④32(2)电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是_____。①0A、2V②20A、2V③20A、0V④0A、0V(3)在上题中，当外电路短路时，电路中的电流和端电压分别是______。①20A、2V②20A、0V③0A、2V④0A、0V(4)如图1-1所示，电流表内阻，满偏电流，电阻，。当开关S闭合时，即改装成______表，量程是______。①电流表，0.6mA②电压表，4V③电压表，1V④电流表，1mA(5)如图1-2所示，已知变阻器滑动触点在的中点，则电路中电阻两端的电压是______。①0.5UAB②大于0.5UAB③小于0.5UAB④UAB(6)如图1-3所示，三只白炽灯完全相同。当开关闭合时，白炽灯的亮度变化是______。①A变亮，B变暗②A变暗，B变亮③A、B都变暗④A、B都变亮2.填空题(每空2分，共42分)(1)电阻R1和R2串联后接入电路中，若它们消耗的总功率为P，则电阻R1消耗电功率的表达式P1=；电阻R2消耗电功率的表达式P2=。(2)电荷的移动就形成了电流。若1min内通过某一导线截面的电荷量是6C，则通过该导线的电流是A，合mA，合uA。(3)一只220V、40W的白炽灯正常发光时它的灯丝电阻是。当它接在110V的电路上，它的实际功率是。（不考虑温度对电阻的影响）(4)滑线式电桥如图1-4所示，当滑片滑到D点时，灵敏电流计的读数为时，称电桥处于平衡状态。若这时测得l1=40cm，l2=60cm，R=10ῼ，则Rx=。(5)如图1-5所示的电路中，电压表的内阻很大，每个电池的电动势为1.5V，内电阻为0.3ῼ，则电压表的读数是，电池组的内电阻是。(6)把5ῼ的电阻R1和10ῼ的电阻R2串联接在15V的电路上，则消耗的电功率是。若把R1、R2并联接在另一电路上，R1消耗的电功率是，则R2消耗的电功率是。(7)表头是万用表进行各种不同测量的共用部分，将表头接一分压电阻，即构成一个电压表；而将表头接一分流电阻，即构成一个电流表。(8)有一包括电源和外电路电阻的简单闭合电路，当外电阻加倍时，通过的电流减为原来的2/3，则外电阻与电源内阻之比为。(9)图1-6所示电路中，如果电压表的读数为10V，电流表的读数为0.1A，电流表的内阻为0.2Ω，则待测电阻Rx的阻值为。(10)如图1-7所示，当闭合时Va=，Uab=；当S断开时Uab=。3.计算题(每题10分，共40分)(1)如图1-8所示，已知电源电动势E=30V，内阻不计，外电路电阻R1=240ῼ，R2=R5=600ῼ，R3=R4=200ῼ。求通过电阻的电流分别是多大？(2)如图1-9所示，这是两个量程的电压表内部电路图。已知表头内阻Rg=500ῼ，满偏电流为Ig=1mA，使用A、B接线柱时电压表的量程是U1=3V，使用A、C接线柱时电压表的量程是15V。求分压电阻R1和R2的阻值。(3)如图1-10所示，开关S闭合时电压表的读数是2.9V，电流表的读数是0.5A；当断开时电压表的读数是3V，外电路电阻R2=R3=4ῼ。求：①电源的电动势和内电阻；②外电路电阻。(4)如图1-11所示，已知电源电动势E=2V，内电阻不计，外电路电阻R1=1ῼ，R2=2ῼ，R3=3ῼ，R4=6ῼ。求A、B、C、D四点的电位。
