附表3：分项工程验收表VIP免费

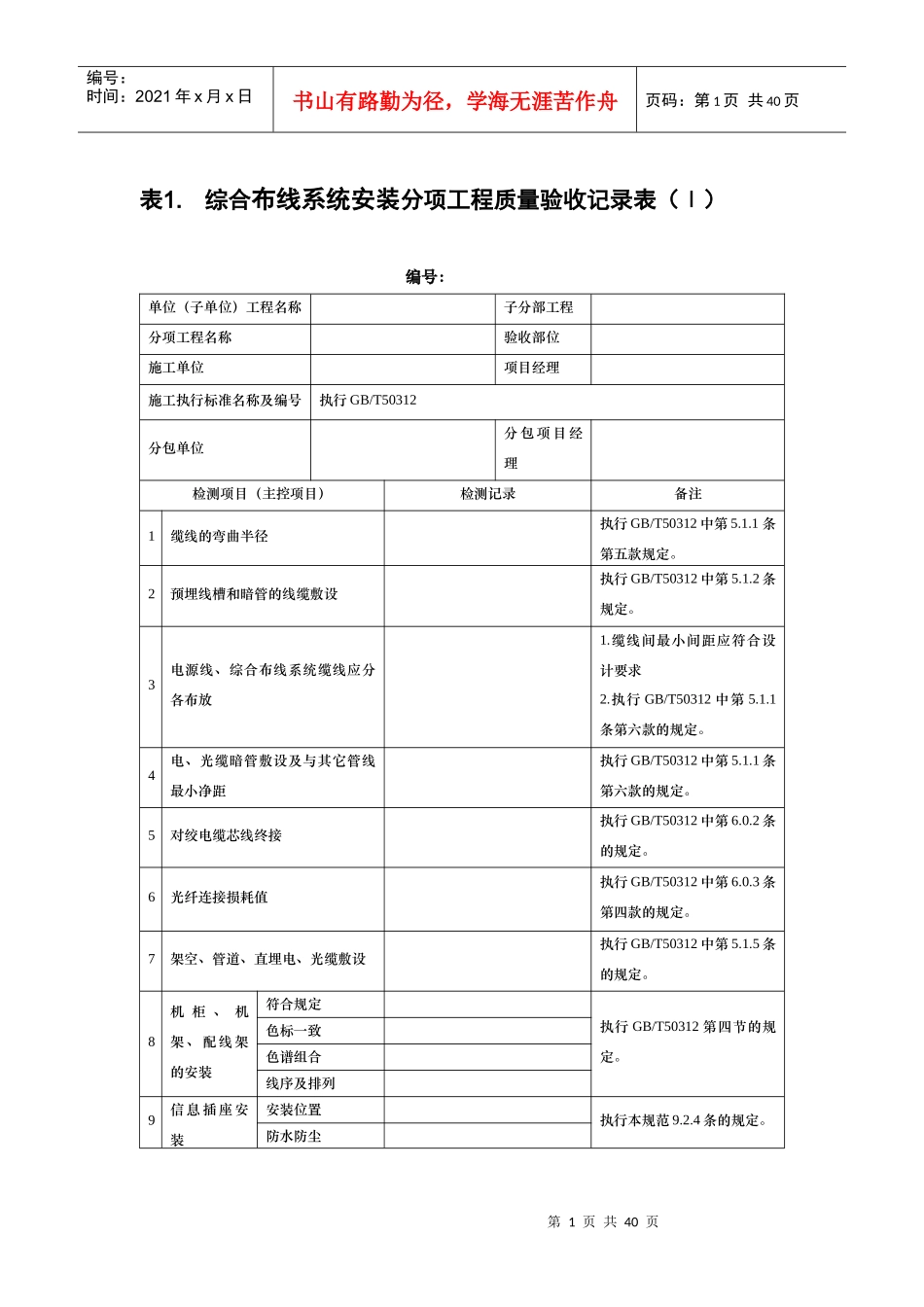

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页表1.综合布线系统安装分项工程质量验收记录表（Ⅰ）编号：单位（子单位）工程名称子分部工程分项工程名称验收部位施工单位项目经理施工执行标准名称及编号执行GB/T50312分包单位分包项目经理检测项目（主控项目）检测记录备注1缆线的弯曲半径执行GB/T50312中第5.1.1条第五款规定。2预埋线槽和暗管的线缆敷设执行GB/T50312中第5.1.2条规定。3电源线、综合布线系统缆线应分各布放1.缆线间最小间距应符合设计要求2.执行GB/T50312中第5.1.1条第六款的规定。4电、光缆暗管敷设及与其它管线最小净距执行GB/T50312中第5.1.1条第六款的规定。5对绞电缆芯线终接执行GB/T50312中第6.0.2条的规定。6光纤连接损耗值执行GB/T50312中第6.0.3条第四款的规定。7架空、管道、直埋电、光缆敷设执行GB/T50312中第5.1.5条的规定。8机柜、机架、配线架的安装符合规定执行GB/T50312第四节的规定。色标一致色谱组合线序及排列9信息插座安装安装位置执行本规范9.2.4条的规定。防水防尘第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页检测意见：项目经理签字：监理工程师签字：日期：日期：表2.综合布线系统安装分项工程质量验收记录表（Ⅱ）编号：单位（子单位）工程名称子分部工程分项工程名称验收部位施工单位项目经理施工执行标准名称及编号智能建筑工程质量验收规范GB50339-2003、GB/T50312分包单位分包项目经理检测项目（一般项目）检测记录备注1缆线终接施工执行GB/T50312中第6.0.2条的规定。2各类跳线的终接施工执行GB/T50312中第6.0.4条的规定。3机柜、机架、配线架的安装符合规定施工执行GB/T50312中第4.0.1条的规定。设备底座预留空间紧固状况距地面距离与桥架线槽连接接线端子标志4信息插座的安装施工执行GB/T50312中第4.0.3条的规定。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页5光缆芯线终端的安装连接标志施工执行本规范9.2.9条的规定。检测意见：项目经理签字：监理工程师签字：日期：日期：表3.综合布线系统性能检测分项工程质量验收记录表（Ⅰ）编号：单位（子单位）工程名称子分部工程分项工程名称验收部位施工单位项目经理施工执行标准名称及编号智能建筑工程质量验收规范GB50339-2003、GB/T50312分包单位分包项目经理检测项目（主控项目）（执行本规范第9.3.4条的规定）检测记录备注1工程电气性能检测连接图执行GB/T503128.0.2条的规定。长度衰减近端串音（两段）其他特殊规定的测试内容2光纤特连通性衰减第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页性检长度检测意见：项目经理签字：监理工程师签字：日期：日期：表4.综合布线系统性能检测分项工程质量验收记录表（Ⅱ）编号：单位（子单位）工程名称子分部工程分项工程名称验收部位施工单位项目经理施工执行标准名称及编号智能建筑工程质量验收规范GB50339-2003分包单位分包项目经理检测项目（一般项目）（执行本规范第9.3.5条的规定）检测记录备注1综合布线管理系统：执行本规范3.2.6条的规定。中文平台管理软件硬件设备图楼层图干线子系统及配线子系统配置硬件设施工作状态第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页2检测意见：项目经理签字：监理工程师签字：日期：日期：表5.视频安防监控系统分项工程质量验收记录表编号：单位（子单位）工程名称子分部工程分项工程名称验收部位施工单位项目经理施工执行标准名称及编号智能建筑工程质量验收规范GB50339-2003分包单位分包项目经理检测项目（主控项目）（执行本规范第8.3.5条的规定）检查评定记录备注1设备功能云台转动设备抽检数量不低于20%且不少于3台。合格率为100%时镜头调节图像切换防护罩效果3图像质量图像清晰度抗干扰能力4系统功能监控范围设备接入率完好率第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页为合格；...
