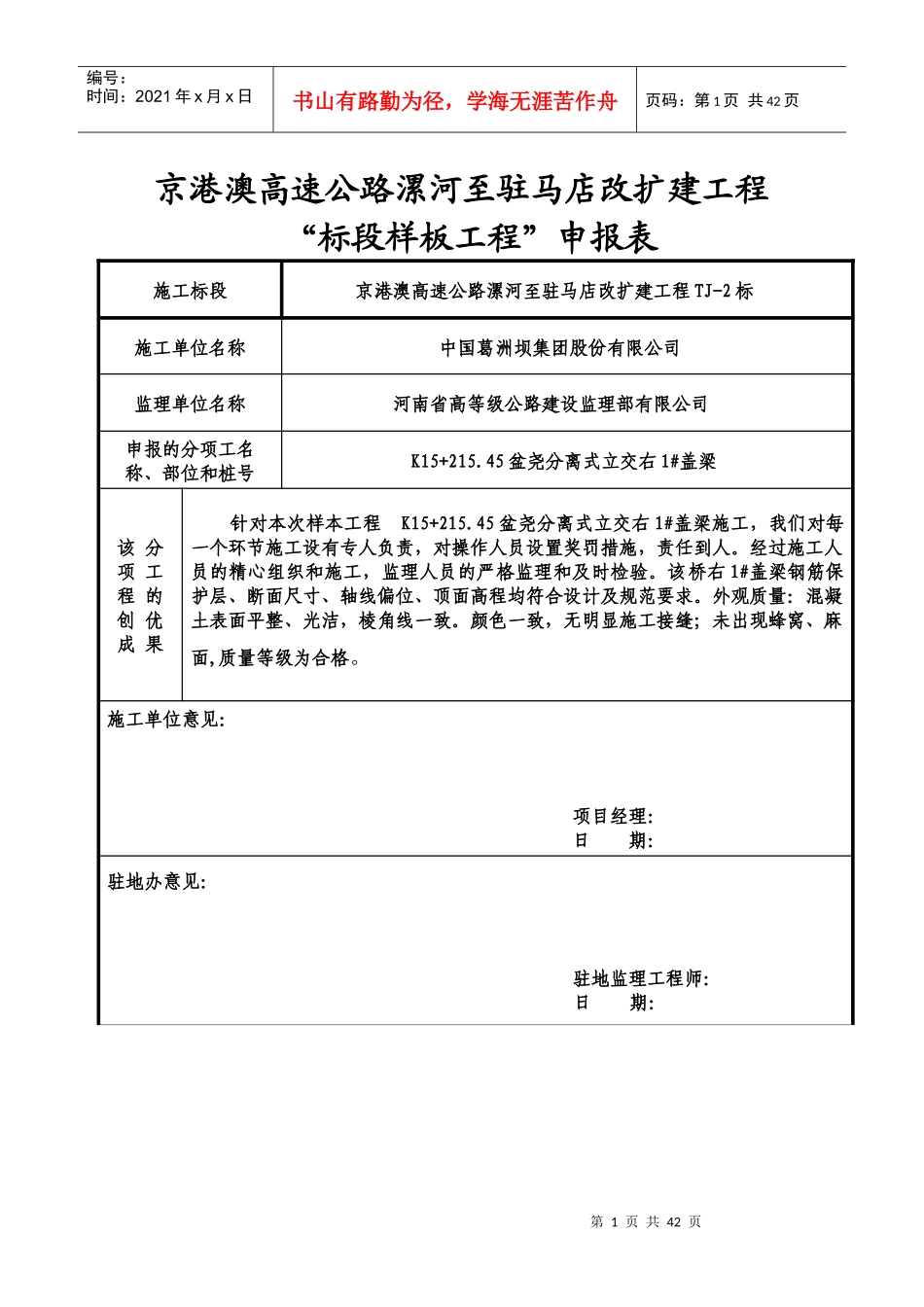

第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页京港澳高速公路漯河至驻马店改扩建工程“标段样板工程”申报表施工标段京港澳高速公路漯河至驻马店改扩建工程TJ-2标施工单位名称中国葛洲坝集团股份有限公司监理单位名称河南省高等级公路建设监理部有限公司申报的分项工名称、部位和桩号K15+215.45盆尧分离式立交右1#盖梁该分项工程的创优成果针对本次样本工程K15+215.45盆尧分离式立交右1#盖梁施工,我们对每一个环节施工设有专人负责,对操作人员设置奖罚措施,责任到人。经过施工人员的精心组织和施工,监理人员的严格监理和及时检验。该桥右1#盖梁钢筋保护层、断面尺寸、轴线偏位、顶面高程均符合设计及规范要求。外观质量:混凝土表面平整、光洁,棱角线一致。颜色一致,无明显施工接缝;未出现蜂窝、麻面,质量等级为合格。施工单位意见:项目经理:日期:驻地办意见:驻地监理工程师:日期:第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页总监办意见:总监代表:日期:注:1、本表一式三份;2、后附施工工法、自检资料、施工总结、反映样板特点的施工过程和成品的照片等。京港澳高速公路漯河至驻马店改扩建工程“标段样板工程”监理工程师评定表施工标段京港澳高速公路漯河至驻马店改扩建工程TJ-2标施工单位名称中国葛洲坝集团股份有限公司监理单位名称河南省高等级公路建设监理部有限公司申报的分项工名称、部位和桩号K15+215.45盆尧分离式立交右1#盖梁驻地办评语及评定结果:驻地监理工程师:日期:第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页总监办评语及评定结果:总监代表:日期:京港澳高速公路漯河至驻马店改建工程TJ-2标段盖梁施工工法第4页共42页第3页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共42页中国葛洲坝中国葛洲坝集团股份有限公司漯驻高速改扩建工程TJ-2合同段项目经理部二Ο一四年三月盖梁抱箍法无支架施工工法1前言漯驻改扩建工程为双侧加宽改扩建工程,桥梁采用两侧各加宽7.25m的第5页共42页第4页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共42页方法进行设计施工。按照图纸设计,根据施工经验编制本工法。盖梁包箍法无支架施工可操作性强,有很高的安全保证体系,外观轻巧又便于检查验收,可以较好控制施工安全,支模可以省很多工时,对地基条件要求不高,节省支撑钢管,大大降低了成本。抱箍法无支架盖梁施工很少影响道路、河道的交通和通航,有利于快速施工和文明施工,具有很好的推广应用价值,本文主要介绍盖梁抱箍法无支架施工工艺。2工法特点2.1可以克服满堂支架对地基承载力要求较高的缺点。2.2可以克服牛腿(穿丝杆)预留孔倾斜或影响墩柱美观的弊端。2.3抱箍和盖梁底模板可以在地面上安装,用手拉葫芦或滑轮组顺着墩柱提升就位。拆除底模时,抱箍下落到一定高度后可做为盖梁底部缺陷修补的脚手架,而且可以节约机械安装拆除盖梁底模的大量费用。3使用范围所有的圆柱墩盖梁都可采用抱箍法施工盖梁。4工艺原理抱箍承重原理:在盖梁施工时,用半圆形钢带抱紧墩柱,在钢带两端焊接牛腿,将盖梁底模的承重横梁架在牛腿上,利用上下钢带抱紧墩柱所产生的摩擦力来承担盖梁自重、模板自重、施工荷载等。检查验收砼养生浇注盖梁砼盖梁模板检验砼运输安装盖梁侧模板砼拌合调整模板盖梁钢筋检验绑扎盖梁钢筋纠正模板检验盖梁钢筋运输安装盖梁底模板盖梁钢筋下料、弯曲施工技术方案搭设施工支架人员机械准备砼配合比检查、审批钢筋试验测量放样监理工程师桥墩盖梁施工工艺框图不合格合格第6页共42页第5页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共42页5工艺流程及操作要点5.1凿除柱顶浮浆将柱顶砼浮浆全部凿除,直到裸露新鲜坚实的混凝土,并冲刷干净,以保证墩柱与盖梁砼联接牢固。5.2安装承重包箍5.2.1箍身的结构形式抱箍安装在墩柱上时必须与墩柱密贴。由于墩柱截面不可能绝对圆,各墩柱的不圆度是不同...
