掘进工作面作业规程课程设计VIP免费

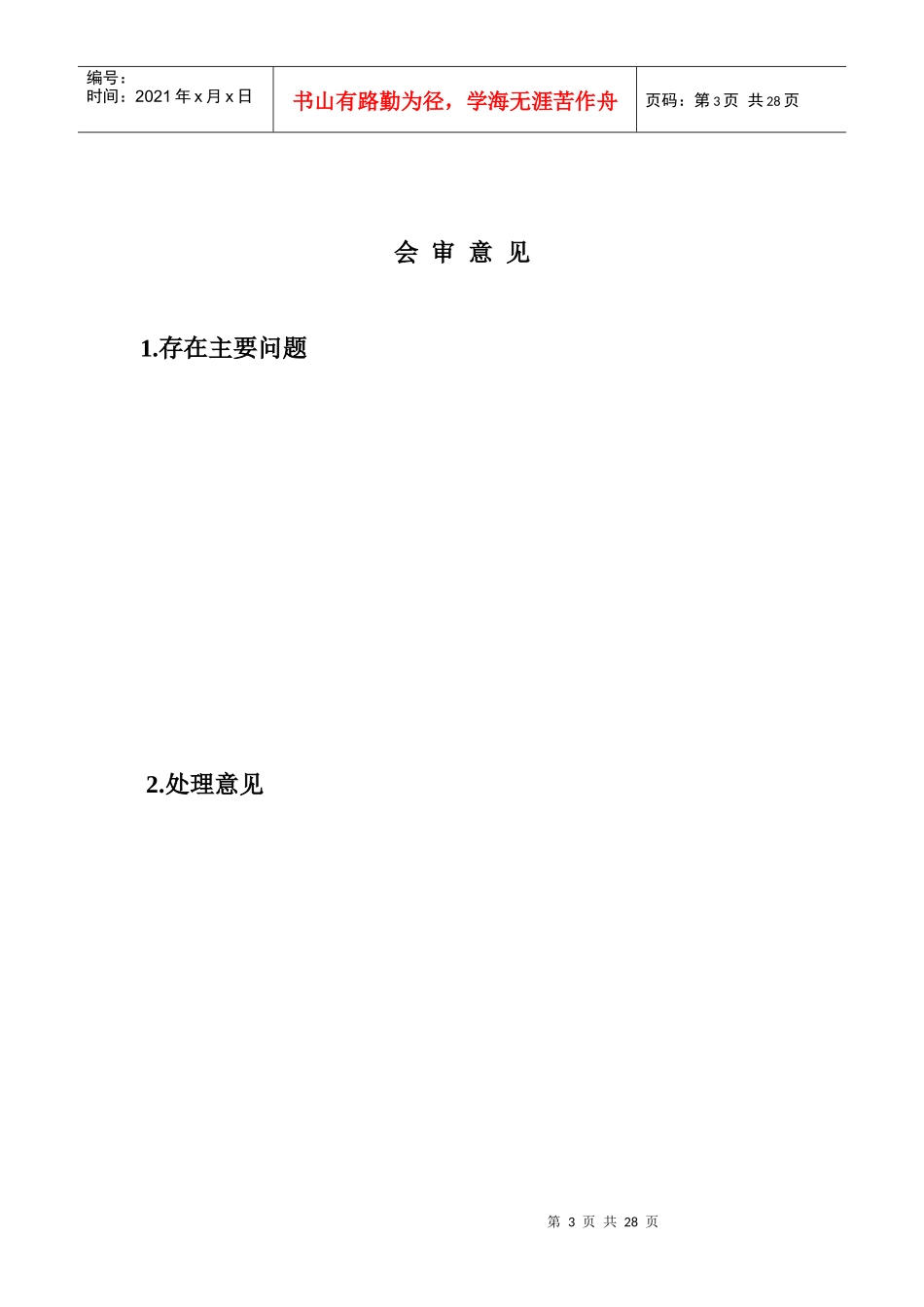

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页掘进工作面作业规程课程设计煤矿掘进工作面作业规程编号：掘（2009）0号工作面名称：编制人：施工负责人：总工程师：主管矿(井)长：批准日期：年月日执行日期：年月日第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页会审单位及人员签字总工程师：年月日生产：年月日通风：年月日机电：年月日计划：年月日煤质：年月日技术：年月日地测：年月日安全：年月日运输：年月日供应：年月日劳资：年月日第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页会审意见1.存在主要问题2.处理意见第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页目录第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页第一章工作面概况及地质概况第一节工作面概况1、一般情况工程名称+200m水平西运输大巷工程量520米用途运输、通风、行人等煤岩别半煤巷巷道规格3.0×2.4m（宽×高）巷道形状矩形施工掌握中线左1500mm右1500mm施工掌握腰线上下坡度沿K10d煤层装载方式P—15B（B）型耙砂机支护方式采用锚（网）喷支护作永久支护通风方式压入式局部通风所需风量100m3/min所需设备P—15B（B）型耙砂机、2BKJ4.5/2×5.5局扇风机一台、ZMS12Q型湿式煤电钻3台、绞车1台预计开工日期2008年7月预计竣工日期2008年11月2、巷道断面支护说明掘进断面7.2㎡净断面6.44㎡支护形式锚网喷支护临时支护前探梁锚杆长度1700mm和1500mm锚杆棚距1000mm第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页锚杆间距1000mm喷厚100mm贴岩面积>80%锚固力>3吨/根锚药数量树脂药卷：1筒/眼，水泥药卷：2筒/眼说明：1、该巷采用锚网喷作永久支护，喷浆厚度100mm，若锚网喷支护不能对顶板起到有效支护时，采用砌碹支护作永久支护；2、临时支护采用滑移式前探梁（两根），每根前探梁上抱箍个数不得少于2个，放炮后，出现的空顶部分及时将前探梁移至碛头，且用顶梁接顶。3、顶板锚杆（树脂）用Φ16mm的园钢制作，锚杆长度1.7m，锚杆托板用厚6mm的钢板制成作成，其规格为1100(长)×50(宽)×6mm；两帮锚杆（水泥）采用Φ12mm的园钢制作，锚杆长度1.5m，五花眼布置（见支护图），端头锚固形式。锚网规格：2200×1000mm（长×宽），网格为80×80mm。4、锚杆安装牢固，托扳密贴岩面（贴岩面积>80%），不松动；5、锚杆安装角度：垂直于巷道轮廓线或岩层面，角度不小于75度；6、水泥锚杆安装必须使用钢管安装，树脂锚杆安装必须使用煤电钻旋转杆体把锚药绞烂、绞匀，保证锚杆及药卷安装到位，不能有空隙；7、喷浆标号为100＃，水泥：砂=1：2.5（重量比）；8、喷浆距碛头不大于50米。3、规程编制依据根据《煤矿安全规程》、《操作规程》及《东采区设计》编制该作业规程。第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页附1：巷道位置及相邻巷道关系图第8页共28页第7页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共28页第9页共28页第8页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共28页附图2-1巷道断面图和支护图(1:50)单位:第10页共28页第9页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共28页前探临时支护布置示意图附图2-2永久支架前探梁顶梁说明：（1）工作面前探梁伸出永久支架长度不得大于2.5米。（2）前探梁用方钢或工字钢制作，长度为4米。（3）前探梁用矩形抱箍吊挂在永久支架上，每根前探梁抱箍个数为2个，抱箍用8mm的钢板焊制。（4）前探用顶梁采用永久支架用顶梁，保证紧接顶板。第11页共28页第10页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共28页第二节地质概况一、煤层赋存状况根据1022工作面运输巷、回风巷和开切眼掘进巷道...
