多功能时钟流程图VIP免费

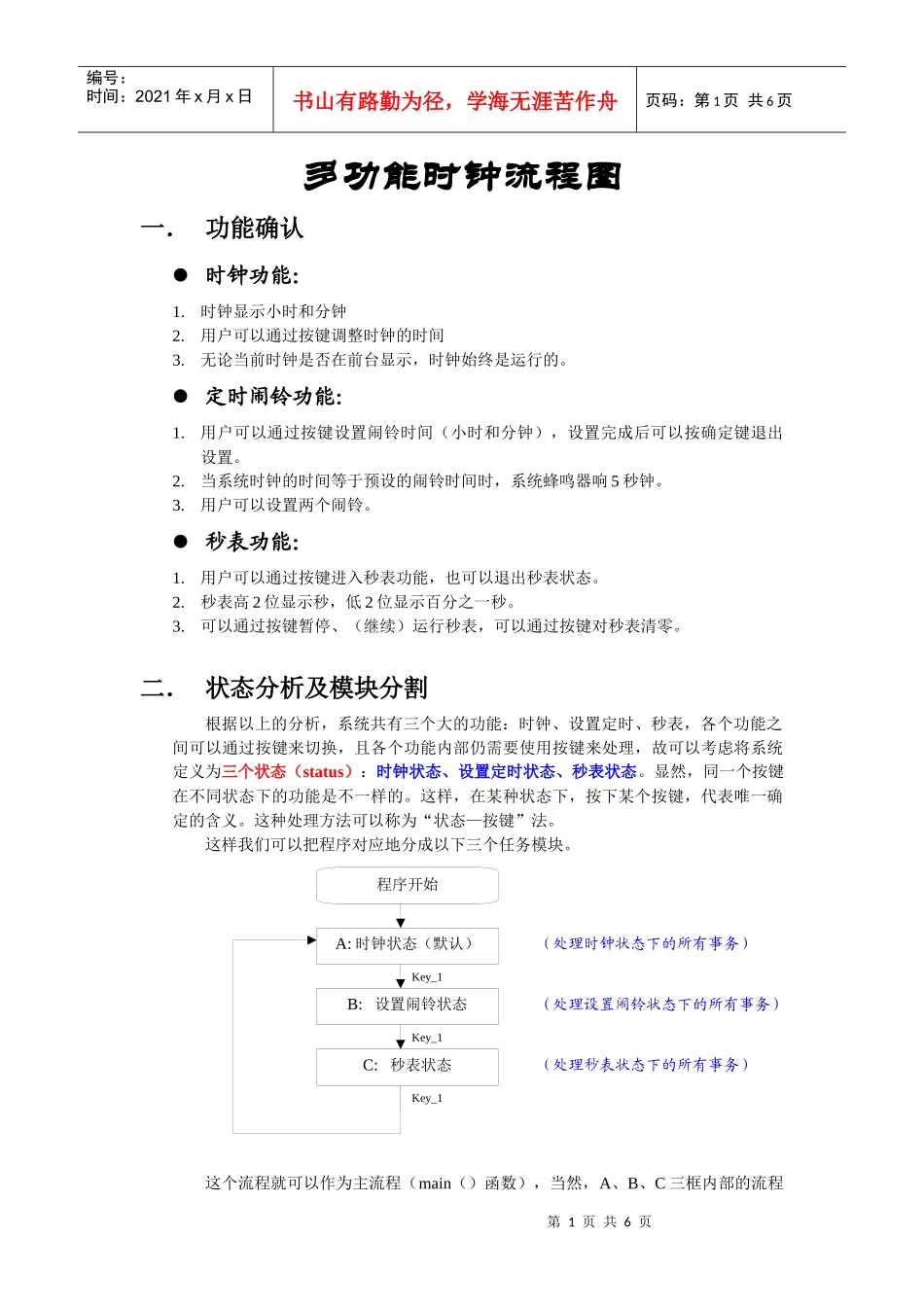

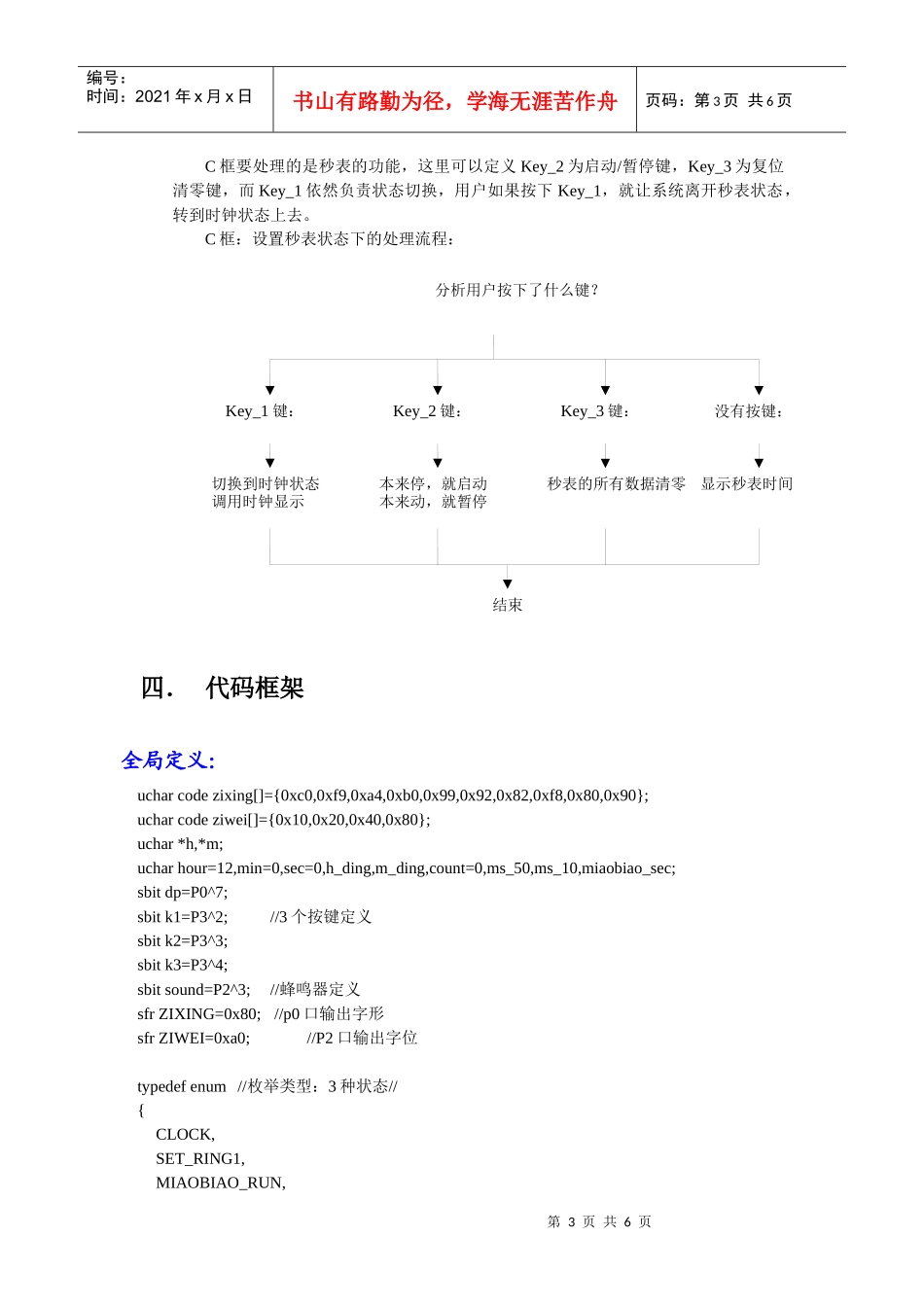

第1页共6页Key_1Key_1Key_1程序开始A:时钟状态（默认）B:设置闹铃状态C:秒表状态（处理时钟状态下的所有事务）（处理设置闹铃状态下的所有事务）（处理秒表状态下的所有事务）编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页多功能时钟流程图一．功能确认时钟功能：1.时钟显示小时和分钟2.用户可以通过按键调整时钟的时间3.无论当前时钟是否在前台显示，时钟始终是运行的。定时闹铃功能：1.用户可以通过按键设置闹铃时间（小时和分钟），设置完成后可以按确定键退出设置。2.当系统时钟的时间等于预设的闹铃时间时，系统蜂鸣器响5秒钟。3.用户可以设置两个闹铃。秒表功能：1.用户可以通过按键进入秒表功能，也可以退出秒表状态。2.秒表高2位显示秒，低2位显示百分之一秒。3.可以通过按键暂停、（继续）运行秒表，可以通过按键对秒表清零。二．状态分析及模块分割根据以上的分析，系统共有三个大的功能：时钟、设置定时、秒表，各个功能之间可以通过按键来切换，且各个功能内部仍需要使用按键来处理，故可以考虑将系统定义为三个状态（status）：时钟状态、设置定时状态、秒表状态。显然，同一个按键在不同状态下的功能是不一样的。这样，在某种状态下，按下某个按键，代表唯一确定的含义。这种处理方法可以称为“状态—按键”法。这样我们可以把程序对应地分成以下三个任务模块。这个流程就可以作为主流程（main（）函数），当然，A、B、C三框内部的流程第2页共6页第1页共6页分析用户按下了什么键？切换到设置闹铃状态，显示ON01Key_1键：时钟调校：小时数加1Key_2键：时钟调校：分钟数加1Key_3键：结束分析用户按下了什么键？切换到秒表状态调用秒表显示Key_1键：闹铃预设：小时数加1Key_2键：闹铃预设：分钟数加1Key_3键：结束显示ON01或者预设的闹铃时间没有按键：编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页仍有待于细化。三．详细设计A框内部要处理的事务见第一部分：功能确认。在此，为了完成时钟调整功能，我们可以定义Key_2为小时调整键，Key_3为分钟调整键，每次按下键，小时数或分钟数加1。当然，当用户没有按键的时候，我们还得经常保持显示屏上的时间刷新。A框：时钟状态下的处理流程：B框要处理的功能是设置定时闹铃的事务，这里需要预设闹铃时间，同样可以定义Key_2为小时预设键，Key_3为分钟预设键，而Key_1则负责状态切换，当我们预设好时间之后，按下Key_1，就算完成了闹铃预设，让系统离开当前状态，转到秒表状态上去。B框：设置闹铃状态下的处理流程：刷新显示当前时间（小时分钟）没有按键：第3页共6页第2页共6页分析用户按下了什么键？切换到时钟状态调用时钟显示Key_1键：本来停，就启动本来动，就暂停Key_2键：秒表的所有数据清零Key_3键：结束显示秒表时间没有按键：编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页C框要处理的是秒表的功能，这里可以定义Key_2为启动/暂停键，Key_3为复位清零键，而Key_1依然负责状态切换，用户如果按下Key_1，就让系统离开秒表状态，转到时钟状态上去。C框：设置秒表状态下的处理流程：四．代码框架全局定义：ucharcodezixing[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};ucharcodeziwei[]={0x10,0x20,0x40,0x80};uchar*h,*m;ucharhour=12,min=0,sec=0,h_ding,m_ding,count=0,ms_50,ms_10,miaobiao_sec;sbitdp=P0^7;sbitk1=P3^2;//3个按键定义sbitk2=P3^3;sbitk3=P3^4;sbitsound=P2^3;//蜂鸣器定义sfrZIXING=0x80;//p0口输出字形sfrZIWEI=0xa0;//P2口输出字位typedefenum//枚举类型：3种状态//{CLOCK,SET_RING1,MIAOBIAO_RUN,第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页}STATE;STATEstatus;typedefstruct//定时时间的数据结构//{ucharhour;ucharmin;}DINGSHI_TIME;//C语言中的结构体知识DINGSHI_TIMEdingshi_time;#defineNO_KEY-1//定义一下方便使用#defineKEY_11#defineKEY_22#defineKEY_33主程序：Main（）{//一些初始化的工作，如状态赋初值，寄存器设置等while(...
