落地式钢管脚手架安全文明施工标准化图集(DOC34页)VIP免费

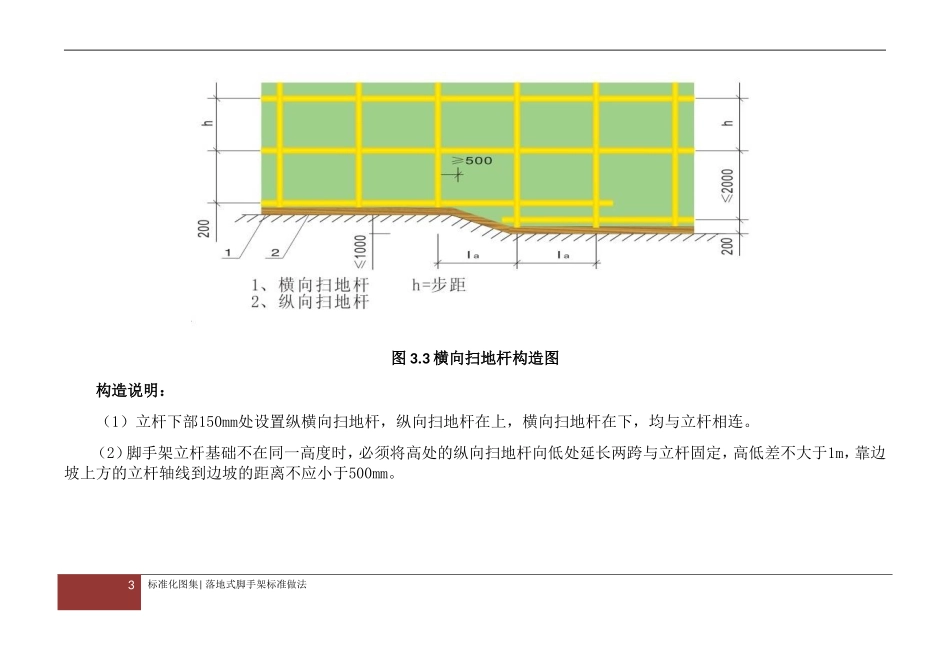

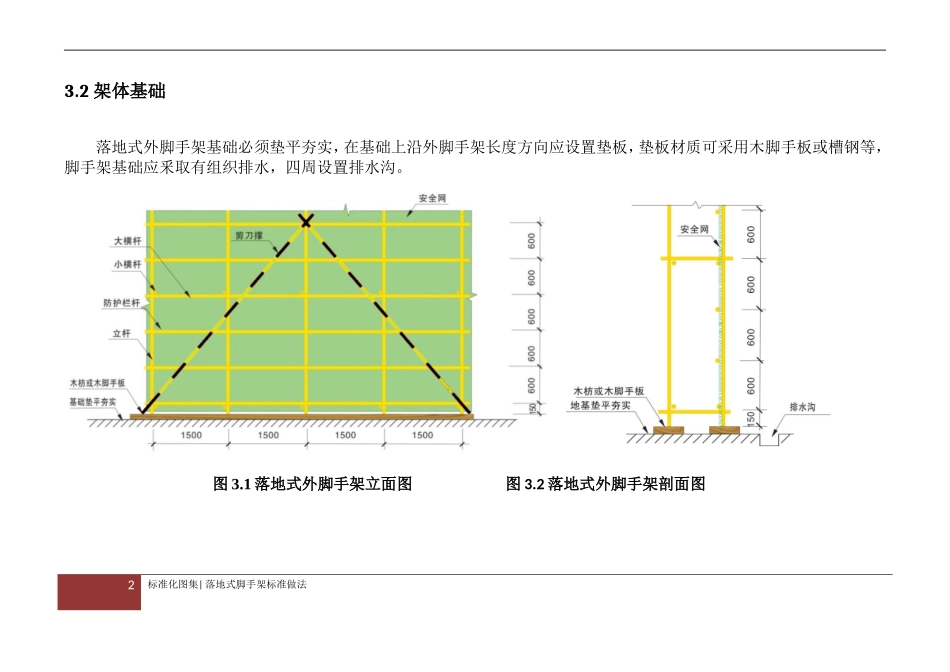

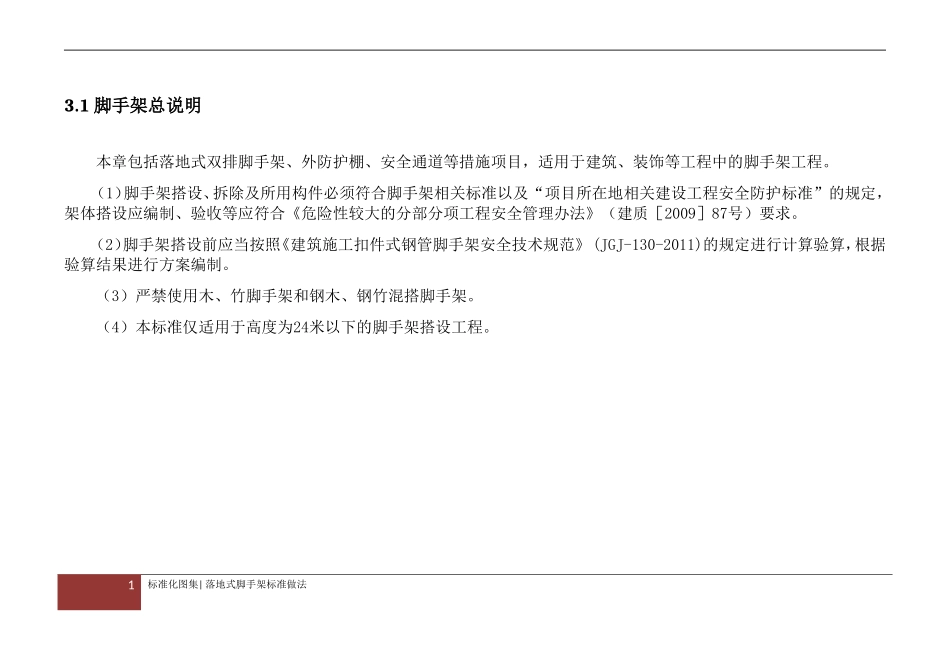

3.1脚手架总说明本章包括落地式双排脚手架、外防护棚、安全通道等措施项目，适用于建筑、装饰等工程中的脚手架工程。（1）脚手架搭设、拆除及所用构件必须符合脚手架相关标准以及“项目所在地相关建设工程安全防护标准”的规定，架体搭设应编制、验收等应符合《危险性较大的分部分项工程安全管理办法》（建质［2009］87号）要求。（2）脚手架搭设前应当按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ-130-2011)的规定进行计算验算，根据验算结果进行方案编制。（3）严禁使用木、竹脚手架和钢木、钢竹混搭脚手架。（4）本标准仅适用于高度为24米以下的脚手架搭设工程。1标准化图集|落地式脚手架标准做法3.2架体基础落地式外脚手架基础必须垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等，脚手架基础应釆取有组织排水，四周设置排水沟。图3.1落地式外脚手架立面图图3.2落地式外脚手架剖面图2标准化图集|落地式脚手架标准做法图3.3横向扫地杆构造图构造说明：（1）立杆下部150mm处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。（2）脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。3标准化图集|落地式脚手架标准做法3.3杆件布置脚手架施工操作面必须满铺脚手板，离墙面不得大于20cm，不得有空隙和探头板、飞跳板；操作面外侧应设一道护身栏杆和一道20cm高的挡脚板；内立杆与建筑物距离大于150mm时必须进行封闭；脚手架施工层操作面下方净空距离超过3.0m时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。具体见下图：4标准化图集|落地式脚手架标准做法图3.4外架杆件布置平面图图3.5落地脚手架立面图5标准化图集|落地式脚手架标准做法图3.6落地脚手架端部设置6标准化图集|落地式脚手架标准做法图3.7转角部位效果图图3.8落地式脚手架外排阳角处做法构造说明：（1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。（2）内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆。（3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除，严禁后搭或先拆。7标准化图集|落地式脚手架标准做法3.4剪刀撑及横向斜撑设置剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件，剪刀撑必须随架子的搭设高度不断增高及时加设，并且要连续设置到顶、不留间隙，斜杆底部要落在垫板上。表3.1剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角α45°50°60°剪刀撑跨越立杆的最多根数n7658标准化图集|落地式脚手架标准做法图3.924米以下外架立面布置图9标准化图集|落地式脚手架标准做法图3.10剪刀撑接长大样构造说明：1、剪刀撑斜杆的接长应采用搭接或对接，当采用搭接时，搭接长度不应小于1m，并应采用不少于2个旋转扣件固定。2、横向斜撑为双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。高度在24.0m以下的封闭型双排脚手架可不设横向斜撑，高度在24.0m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨距设置一道。10标准化图集|落地式脚手架标准做法图3.11外架剖面图构造说明：横向斜撑应设置在同一节间，由底到顶呈“之"字型布置，斜撑交叉和内外大横杆相连到顶，斜撑接长必须采用搭接，不可直接用扣件连接。11标准化图集|落地式脚手架标准做法3.5连墙件设置连墙件是保证脚手架稳定的最重要杆件，连墙件应从第一步纵向水平杆处开始设置，在“一字型”、“开口型”两端必须加强设置连墙件。连墙件布置注意事项如下：表3.2连墙件设置要求脚手架高度连墙件形式间距备注24米以下刚性或柔性3步2跨若为柔性连墙件，拉顶必须配合良好。24米以上刚性2步3跨应靠近节点、采用水平或者外底内高的方式连接。12标准化图集|落地式脚手架标准做法图3.12连墙件设置示意图图3.13钢管焊接刚性连墙件示意图13...
