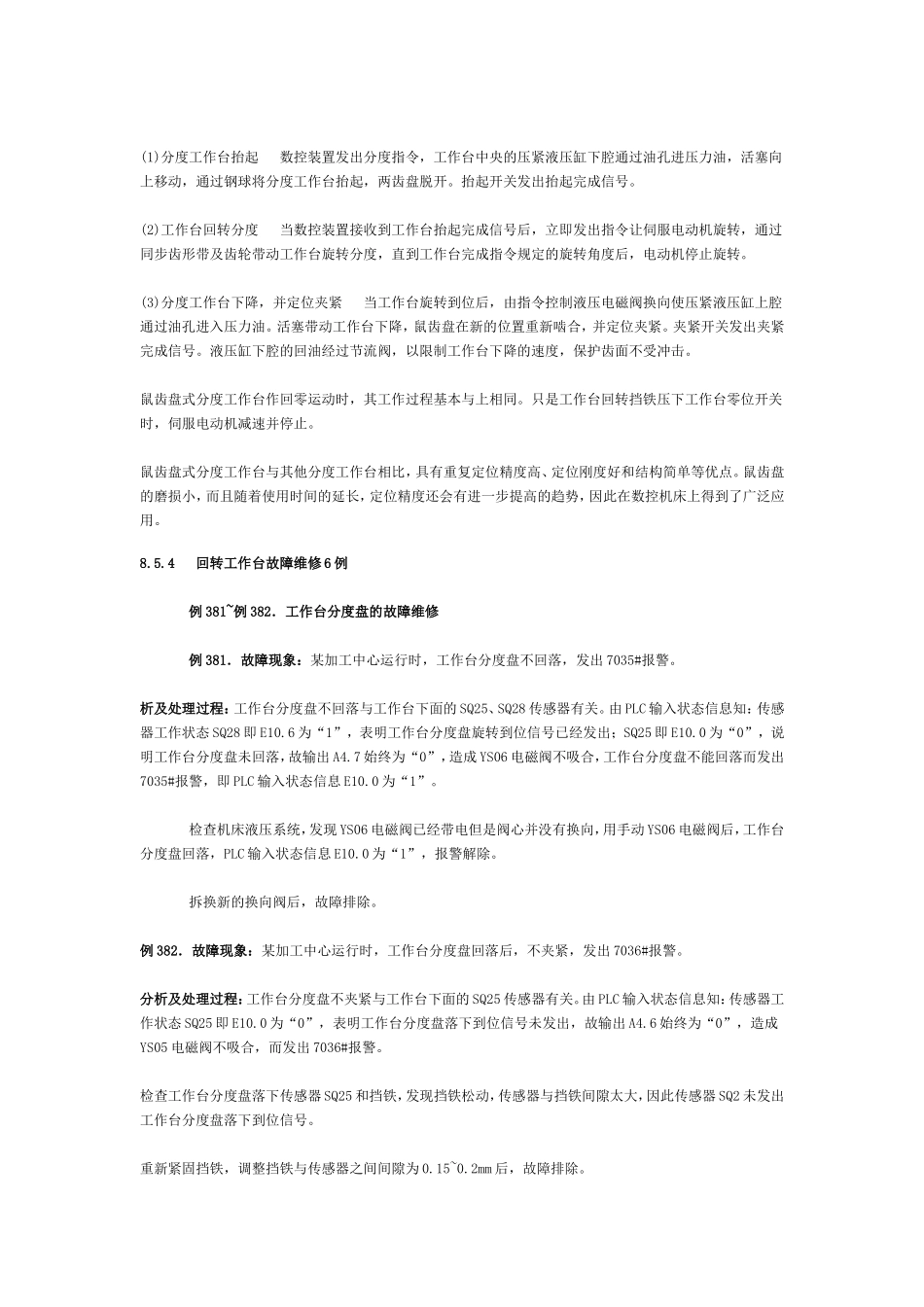

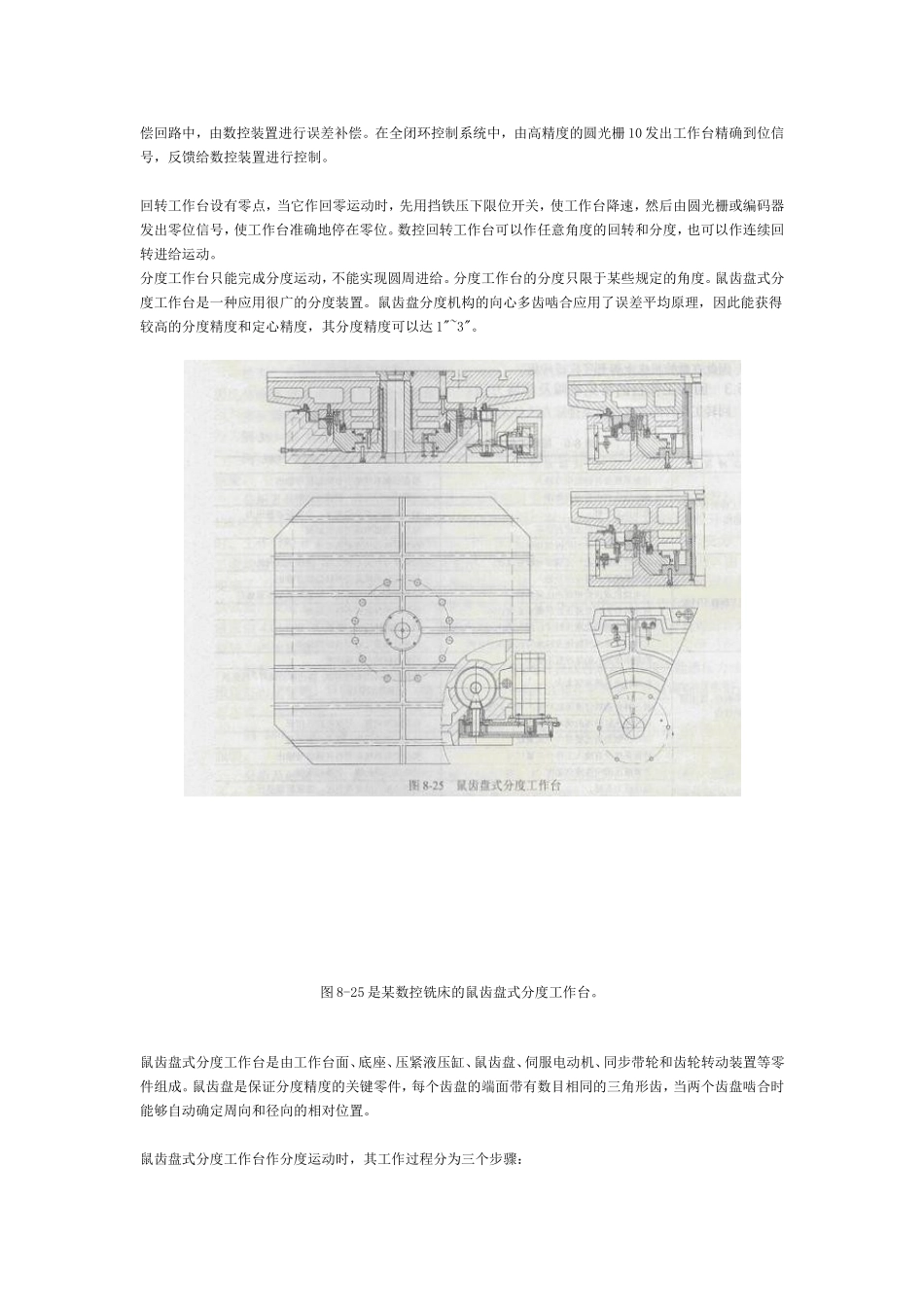

数控机床的圆周进给由回转工作台完成，称为数控机床的第四轴：回转工作台可以与X、Y、Z三个坐标轴联动，从而加工出各种球、圆弧曲线等。回转工作台可以实现精确的自动分度，扩大了数控机床加工范围。8.5.1数控回转工作台数控回转工作台主要用于数控镗床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式。它可以与其他伺服进给轴联动。图8-24为自动换刀数控镗床的回转工作台。它的进给、分度转位和定位锁紧都是由给定的指令进行控制的工作台的运动是由伺服电动机，经齿轮减速后由1一蜗杆2一蜗轮3、4一夹紧瓦5一小液压缸6一活塞7一弹簧8一钢球9一底座10一圆光栅11、12一轴承蜗杆1传给蜗轮2。为了消除蜗杆副的传动间隙，采用了双螺距渐厚蜗杆，通过移动蜗杆的轴向位置宋调整间隙。这种蜗杆的左右两侧面具有不同的螺距，因此蜗杆齿厚从头到尾逐渐增厚。但由于同一侧的螺距是相同的，所以仍然可以保持正常的啮合。当工作台静止时，必须处于锁紧状态。为此，在蜗轮底部的辐射方向装有8对夹紧瓦4和3，并在底座9上均布同样数量的小液压缸5。当小液压缸的上腔接通压力油时，活塞6便压向钢球8，撑开夹紧瓦，并夹紧蜗轮2。在工作台需要回转时，先使小液压缸的上腔接通回油路，在弹簧7的作用下，钢球8抬起，夹紧瓦将蜗轮松开。回转工作台的导轨面由大型滚动轴承支承，并由圆锥滚柱轴承12及双列向心圆柱滚子轴承11保持准确的回转中心。数控回转工作台的定位精度主要取决于蜗杆副的传动精度，因而必须采用高精度蜗杆副。在半闭环控制系统中，可以在实际测量工作台静态定位误差之后，确定需要补偿角度的位置和补偿的值，记忆在补偿回路中，由数控装置进行误差补偿。在全闭环控制系统中，由高精度的圆光栅10发出工作台精确到位信号，反馈给数控装置进行控制。回转工作台设有零点，当它作回零运动时，先用挡铁压下限位开关，使工作台降速，然后由圆光栅或编码器发出零位信号，使工作台准确地停在零位。数控回转工作台可以作任意角度的回转和分度，也可以作连续回转进给运动。分度工作台只能完成分度运动，不能实现圆周进给。分度工作台的分度只限于某些规定的角度。鼠齿盘式分度工作台是一种应用很广的分度装置。鼠齿盘分度机构的向心多齿啮合应用了误差平均原理，因此能获得较高的分度精度和定心精度，其分度精度可以达1"~3"。图8-25是某数控铣床的鼠齿盘式分度工作台。鼠齿盘式分度工作台是由工作台面、底座、压紧液压缸、鼠齿盘、伺服电动机、同步带轮和齿轮转动装置等零件组成。鼠齿盘是保证分度精度的关键零件，每个齿盘的端面带有数目相同的三角形齿，当两个齿盘啮合时能够自动确定周向和径向的相对位置。鼠齿盘式分度工作台作分度运动时，其工作过程分为三个步骤：(1)分度工作台抬起数控装置发出分度指令，工作台中央的压紧液压缸下腔通过油孔进压力油，活塞向上移动，通过钢球将分度工作台抬起，两齿盘脱开。抬起开关发出抬起完成信号。(2)工作台回转分度当数控装置接收到工作台抬起完成信号后，立即发出指令让伺服电动机旋转，通过同步齿形带及齿轮带动工作台旋转分度，直到工作台完成指令规定的旋转角度后，电动机停止旋转。(3)分度工作台下降，并定位夹紧当工作台旋转到位后，由指令控制液压电磁阀换向使压紧液压缸上腔通过油孔进入压力油。活塞带动工作台下降，鼠齿盘在新的位置重新啮合，并定位夹紧。夹紧开关发出夹紧完成信号。液压缸下腔的回油经过节流阀，以限制工作台下降的速度，保护齿面不受冲击。鼠齿盘式分度工作台作回零运动时，其工作过程基本与上相同。只是工作台回转挡铁压下工作台零位开关时，伺服电动机减速并停止。鼠齿盘式分度工作台与其他分度工作台相比，具有重复定位精度高、定位刚度好和结构简单等优点。鼠齿盘的磨损小，而且随着使用时间的延长，定位精度还会有进一步提高的趋势，因此在数控机床上得到了广泛应用。8.5.4回转工作台故障维修6例例381~例382．工作台分度盘的故障维修例381．故障现象：某加工中心运行时，工作台分度盘不回落，发出7035#报警。析及处理过程：工作台分度盘不回落与工作台下面的SQ25、SQ28传感器有关。由PLC输入状...
