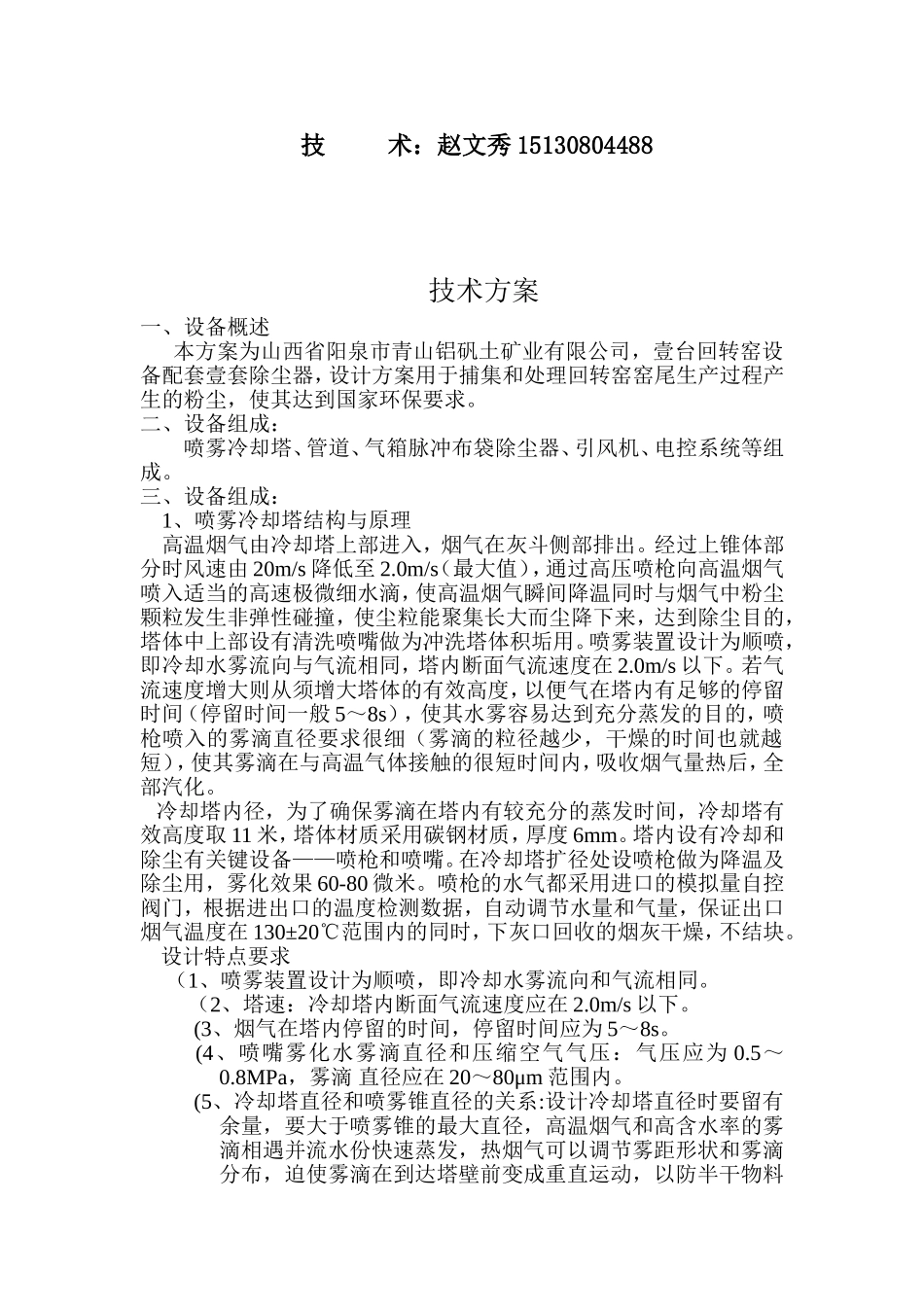

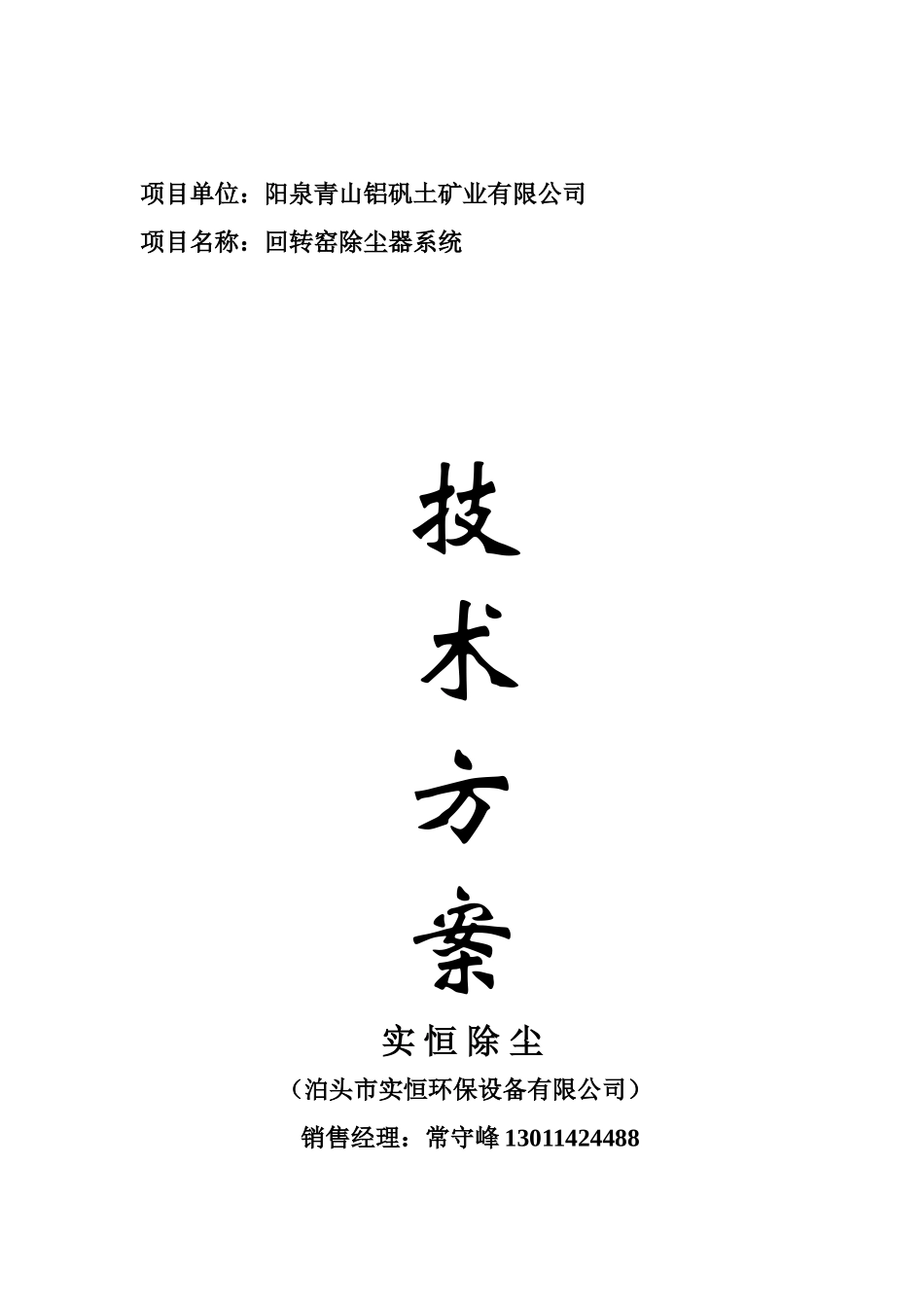

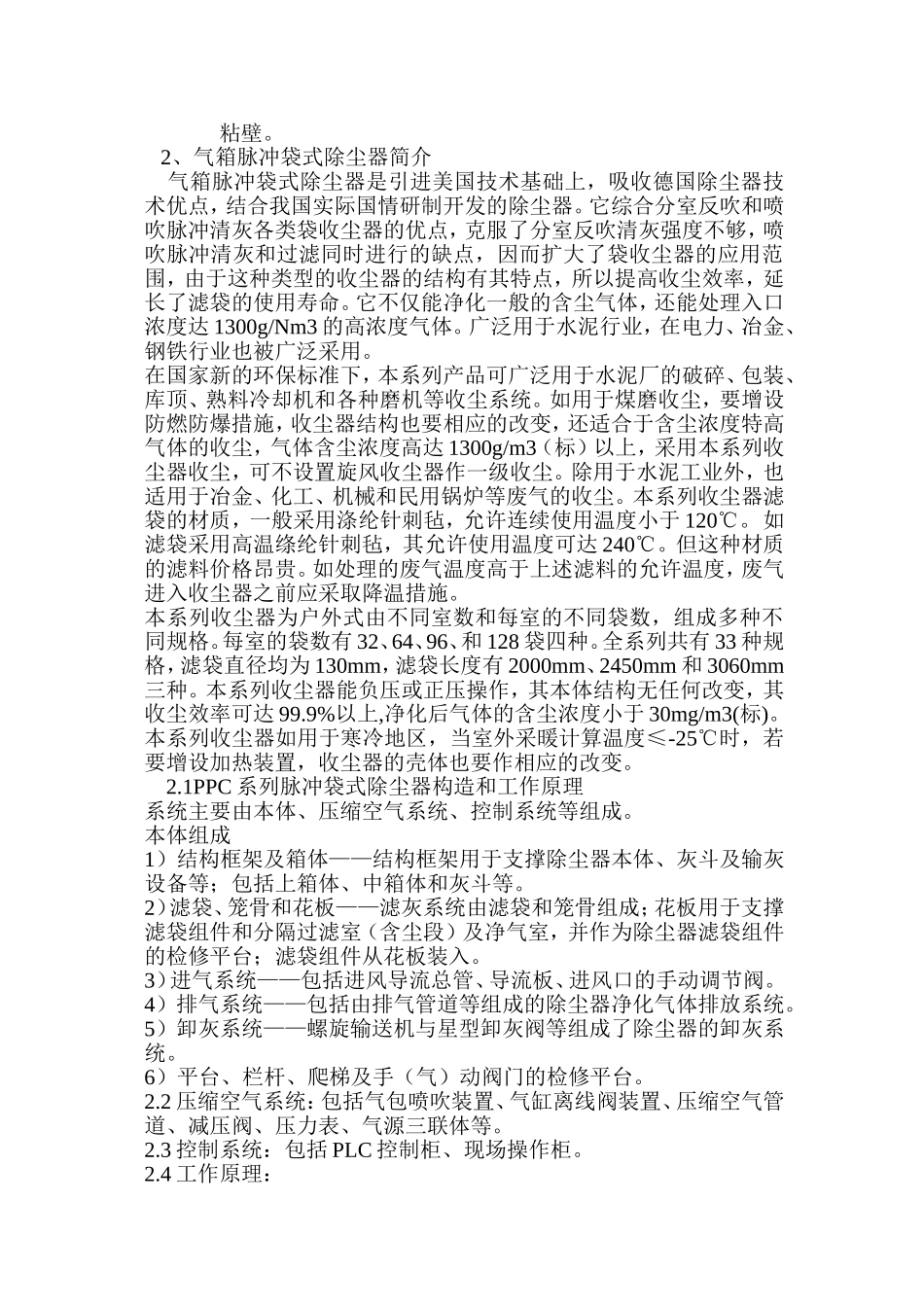

项目单位：阳泉青山铝矾土矿业有限公司项目名称：回转窑除尘器系统技术方案实恒除尘（泊头市实恒环保设备有限公司）销售经理：常守峰13011424488技术：赵文秀15130804488技术方案一、设备概述本方案为山西省阳泉市青山铝矾土矿业有限公司，壹台回转窑设备配套壹套除尘器，设计方案用于捕集和处理回转窑窑尾生产过程产生的粉尘，使其达到国家环保要求。二、设备组成：喷雾冷却塔、管道、气箱脉冲布袋除尘器、引风机、电控系统等组成。三、设备组成：1、喷雾冷却塔结构与原理高温烟气由冷却塔上部进入，烟气在灰斗侧部排出。经过上锥体部分时风速由20m/s降低至2.0m/s（最大值），通过高压喷枪向高温烟气喷入适当的高速极微细水滴，使高温烟气瞬间降温同时与烟气中粉尘颗粒发生非弹性碰撞，使尘粒能聚集长大而尘降下来，达到除尘目的，塔体中上部设有清洗喷嘴做为冲洗塔体积垢用。喷雾装置设计为顺喷，即冷却水雾流向与气流相同，塔内断面气流速度在2.0m/s以下。若气流速度增大则从须增大塔体的有效高度，以便气在塔内有足够的停留时间（停留时间一般5～8s），使其水雾容易达到充分蒸发的目的，喷枪喷入的雾滴直径要求很细（雾滴的粒径越少，干燥的时间也就越短），使其雾滴在与高温气体接触的很短时间内，吸收烟气量热后，全部汽化。冷却塔内径，为了确保雾滴在塔内有较充分的蒸发时间，冷却塔有效高度取11米，塔体材质采用碳钢材质，厚度6mm。塔内设有冷却和除尘有关键设备——喷枪和喷嘴。在冷却塔扩径处设喷枪做为降温及除尘用，雾化效果60-80微米。喷枪的水气都采用进口的模拟量自控阀门，根据进出口的温度检测数据，自动调节水量和气量，保证出口烟气温度在130±20℃范围内的同时，下灰口回收的烟灰干燥，不结块。设计特点要求（1、喷雾装置设计为顺喷，即冷却水雾流向和气流相同。（2、塔速：冷却塔内断面气流速度应在2.0m/s以下。(3、烟气在塔内停留的时间，停留时间应为5～8s。(4、喷嘴雾化水雾滴直径和压缩空气气压：气压应为0.5～0.8MPa，雾滴直径应在20～80μm范围内。(5、冷却塔直径和喷雾锥直径的关系:设计冷却塔直径时要留有余量，要大于喷雾锥的最大直径，高温烟气和高含水率的雾滴相遇并流水份快速蒸发，热烟气可以调节雾距形状和雾滴分布，迫使雾滴在到达塔壁前变成重直运动，以防半干物料粘壁。2、气箱脉冲袋式除尘器简介气箱脉冲袋式除尘器是引进美国技术基础上，吸收德国除尘器技术优点，结合我国实际国情研制开发的除尘器。它综合分室反吹和喷吹脉冲清灰各类袋收尘器的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了袋收尘器的应用范围，由于这种类型的收尘器的结构有其特点，所以提高收尘效率，延长了滤袋的使用寿命。它不仅能净化一般的含尘气体，还能处理入口浓度达1300g/Nm3的高浓度气体。广泛用于水泥行业，在电力、冶金、钢铁行业也被广泛采用。在国家新的环保标准下，本系列产品可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统。如用于煤磨收尘，要增设防燃防爆措施，收尘器结构也要相应的改变，还适合于含尘浓度特高气体的收尘，气体含尘浓度高达1300g/m3（标）以上，采用本系列收尘器收尘，可不设置旋风收尘器作一级收尘。除用于水泥工业外，也适用于冶金、化工、机械和民用锅炉等废气的收尘。本系列收尘器滤袋的材质，一般采用涤纶针刺毡，允许连续使用温度小于120℃。如滤袋采用高温绦纶针刺毡，其允许使用温度可达240℃。但这种材质的滤料价格昂贵。如处理的废气温度高于上述滤料的允许温度，废气进入收尘器之前应采取降温措施。本系列收尘器为户外式由不同室数和每室的不同袋数，组成多种不同规格。每室的袋数有32、64、96、和128袋四种。全系列共有33种规格，滤袋直径均为130mm，滤袋长度有2000mm、2450mm和3060mm三种。本系列收尘器能负压或正压操作，其本体结构无任何改变，其收尘效率可达99.9%以上,净化后气体的含尘浓度小于30mg/m3(标)。本系列收尘器如用于寒冷地区，当室外采暖计算温度≤-25℃时，若要增设加热装置，收尘器的壳体也要作相应的改变。2.1PPC系列脉冲袋式除尘器构造和...
