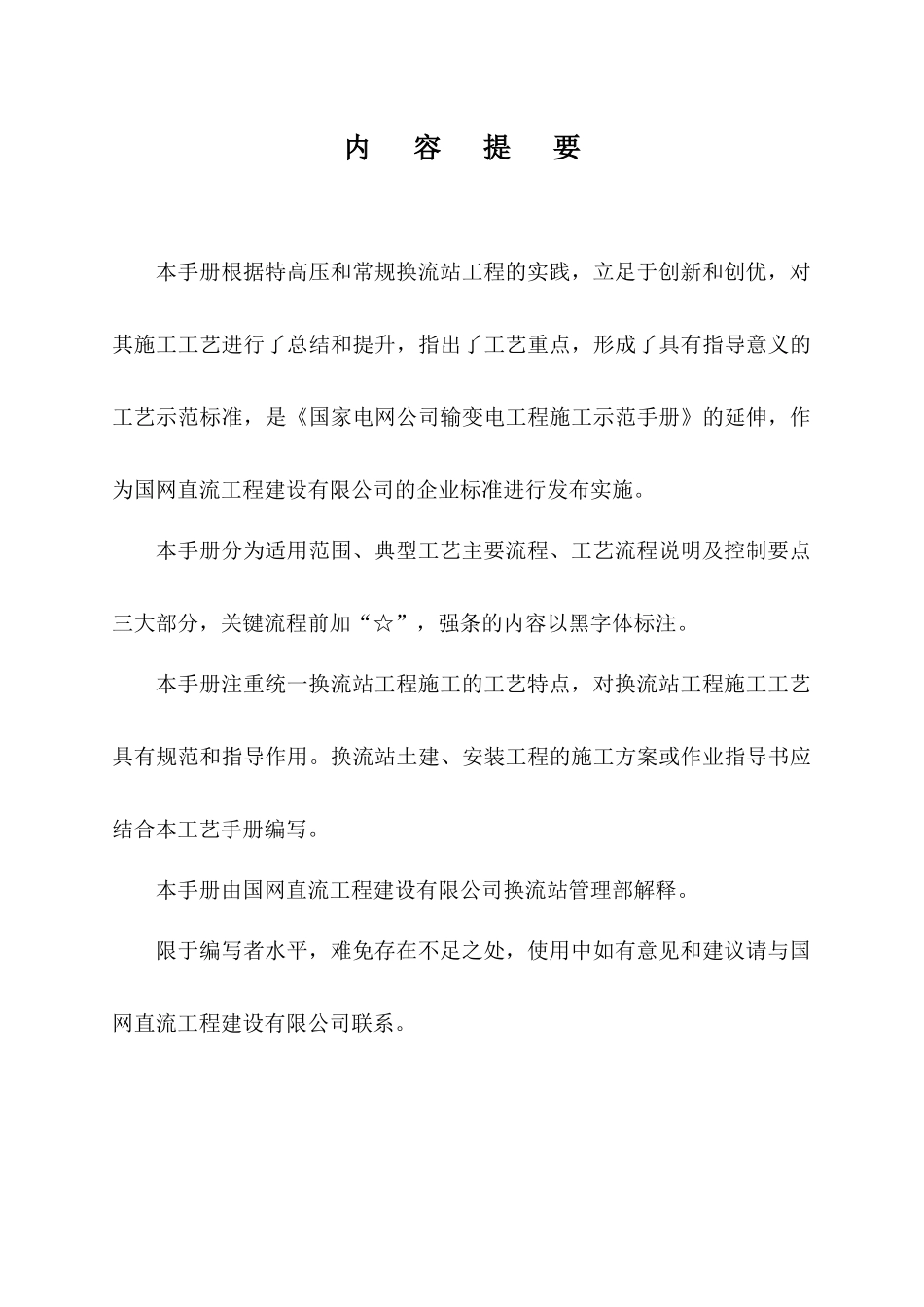

换流站典型施工工艺标准化手册（电气篇）国网直流工程建设有限公司二ΟΟ九年六月内容提要本手册根据特高压和常规换流站工程的实践，立足于创新和创优，对其施工工艺进行了总结和提升，指出了工艺重点，形成了具有指导意义的工艺示范标准，是《国家电网公司输变电工程施工示范手册》的延伸，作为国网直流工程建设有限公司的企业标准进行发布实施。本手册分为适用范围、典型工艺主要流程、工艺流程说明及控制要点三大部分，关键流程前加“☆”，强条的内容以黑字体标注。本手册注重统一换流站工程施工的工艺特点，对换流站工程施工工艺具有规范和指导作用。换流站土建、安装工程的施工方案或作业指导书应结合本工艺手册编写。本手册由国网直流工程建设有限公司换流站管理部解释。限于编写者水平，难免存在不足之处，使用中如有意见和建议请与国网直流工程建设有限公司联系。编写委员会主编：李文毅副主编：肖安全编委会成员：曹立逊、赵宏伟、袁清云、余乐、种芝艺、张金德、陈力、梁平、刘良军编写组组长：肖安全编写副组组长：种芝艺、黄杰电气篇编写组成员：白光亚、王茂忠、李勇、张诚、关金锁、邹军峰、金钟、何东阳、张雷、周岳林、余国栋、陈永贵、周孚民、汪志军土建篇编写组成员：李煜、张春宝、谭启斌、陈绪德、江云平、杨洪瑞、卢广信、叶川敏、王益民、赵洪胜、李斌、白斯宇、张岭如、孙云波前言国网直流建设公司在国家电网公司的坚强领导下，落实科学发展观，致力于建设资源节约型、环境友好型社会。并以特高压建设为着力点，大力推行精益化管理、标准化建设，依托工程建设，组织施工单位开展标准化工艺研究，着力提高施工工艺水平，规范换流站施工工艺，提升工程质量。本书由国网直流建设公司组织有关换流站参建单位专业技术人员，在借鉴了09年之前特高压和常规换流站土建和电气施工的经验的基础上，结合换流站工程特点研究编写，形成了本手册的电气分册和土建分册。其中许多工艺方法和流程经过了实践的检验，凝聚了工程建设人员的辛勤劳动和智慧，是后续换流站建设施工工艺的蓝本。本手册规定了土建和电气施工的适用范围、典型工艺主要流程、工艺流程说明及控制要点。土建手册中规范了阀厅建筑工程施工、换流变及平抗区域建筑工程施工、道路与围墙工程施工、挡土墙与护坡工程施工、消防工程安装、电缆沟施工、构支架基础及保护帽和装修工程八个部分的施工工艺。电气手册中规范了换流变压器、油浸式平波电抗器安装、阀厅设备安装、母线安装、滤波设备安装、二次系统安装、降噪设施施工、接地极安装和接地安装八个部分的安装工艺。该手册作为标准化管理体系的分支——技术标准之一，同时是《国家电网公司输变电工程施工示范手册》的延伸，在所管辖的直流工程上实施。科技是生产力，施工科技范畴的工艺提升，体现了工程施工技术的进步。为此，各参建单位付出了辛勤的劳动，在此表示衷心感谢，同时对参与本书编辑的单位和个人表示致谢！目录第一章换流变压器、油浸式平波电抗器安装工艺...................1第二章阀厅设备安装工艺........................................7第一节换流阀安装...........................................7第二节阀冷却系统安装......................................15第三节管母和设备引连线安装................................20第三章母线安装工艺...........................................24第一节软母线、跳线及引连线................................24第二节铝管母线安装........................................31第四章滤波设备安装工艺.......................................36第一节滤波器组安装工艺....................................36第二节干式平波电抗器安装工艺..............................42第五章二次系统安装工艺.......................................45第一节屏蔽密封模块（Roxtec）安装..........................45第二节电缆固定件（CABLEGLAND）安装.......................48第六章降噪设施施工工艺.......................................51第一节隔声屏障施工...........................
