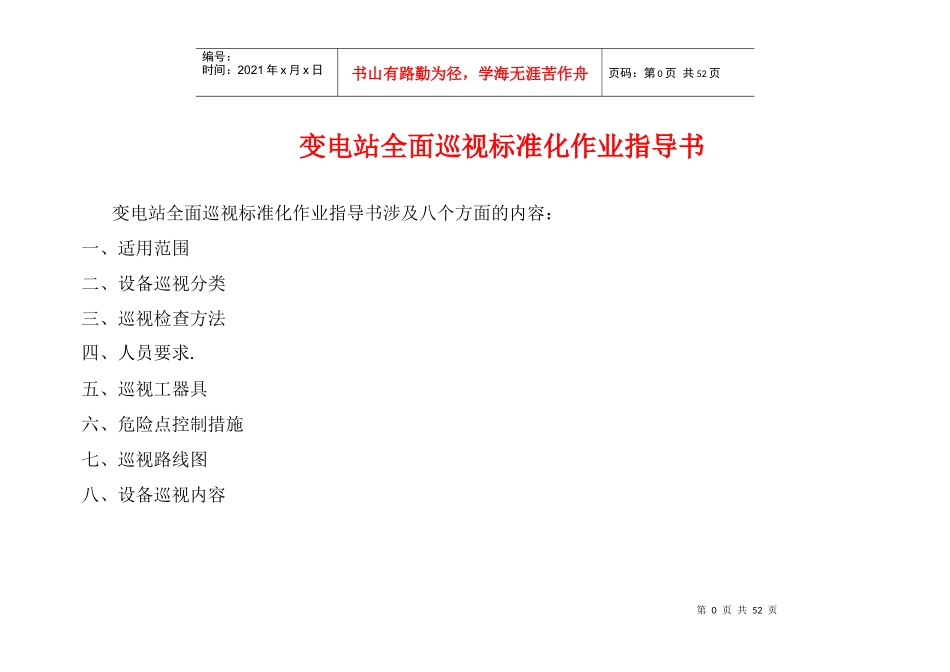

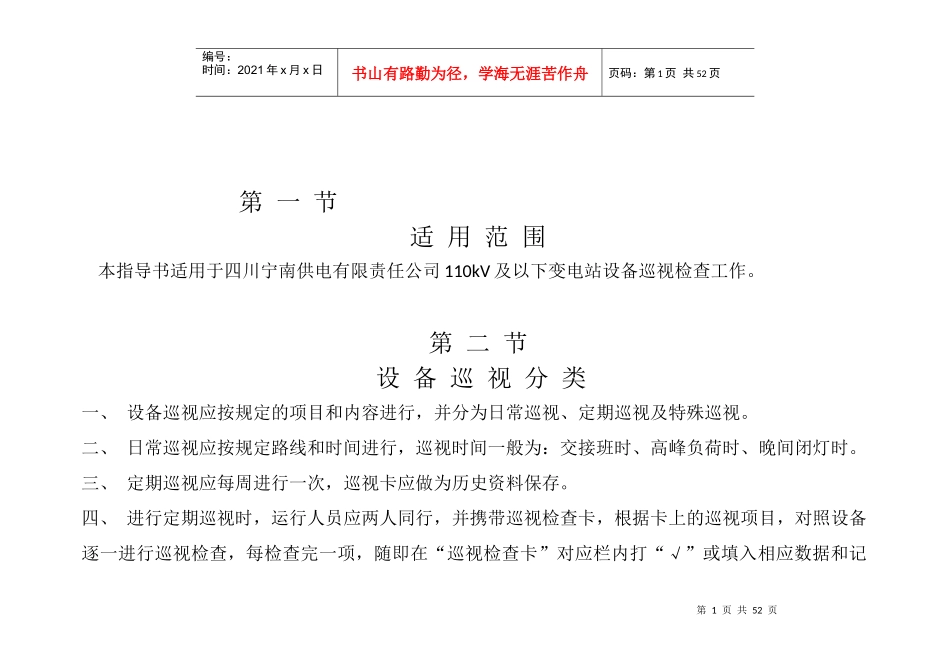

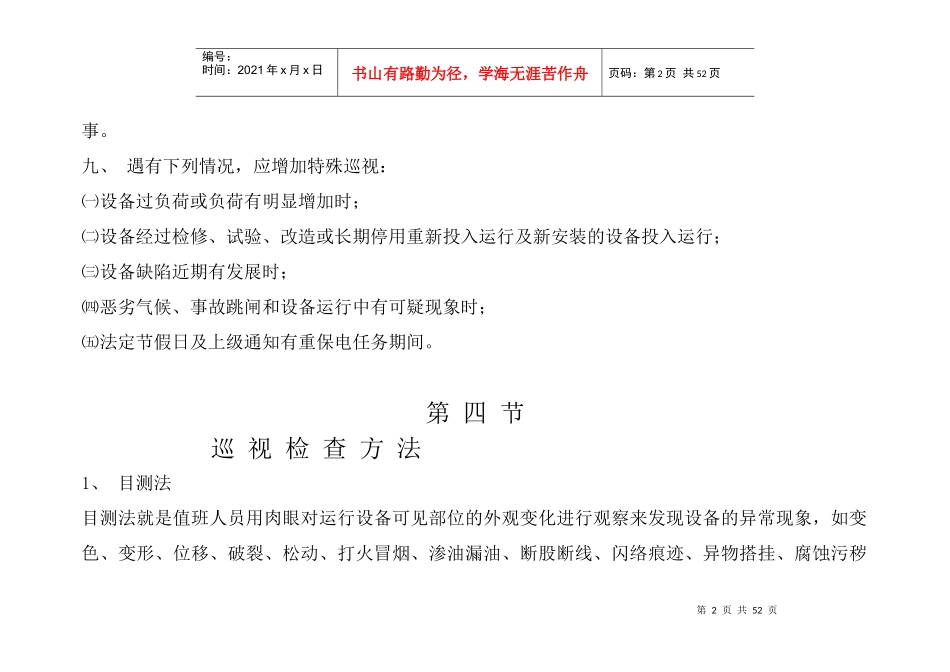

第0页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共52页变电站全面巡视标准化作业指导书变电站全面巡视标准化作业指导书涉及八个方面的内容：一、适用范围二、设备巡视分类三、巡视检查方法四、人员要求.五、巡视工器具六、危险点控制措施七、巡视路线图八、设备巡视内容第1页共52页第0页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页第一节适用范围本指导书适用于四川宁南供电有限责任公司110kV及以下变电站设备巡视检查工作。第二节设备巡视分类一、设备巡视应按规定的项目和内容进行，并分为日常巡视、定期巡视及特殊巡视。二、日常巡视应按规定路线和时间进行，巡视时间一般为：交接班时、高峰负荷时、晚间闭灯时。三、定期巡视应每周进行一次，巡视卡应做为历史资料保存。四、进行定期巡视时，运行人员应两人同行，并携带巡视检查卡，根据卡上的巡视项目，对照设备逐一进行巡视检查，每检查完一项，随即在“巡视检查卡”对应栏内打“√”或填入相应数据和记第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页事。九、遇有下列情况，应增加特殊巡视：㈠设备过负荷或负荷有明显增加时；㈡设备经过检修、试验、改造或长期停用重新投入运行及新安装的设备投入运行；㈢设备缺陷近期有发展时；㈣恶劣气候、事故跳闸和设备运行中有可疑现象时；㈤法定节假日及上级通知有重保电任务期间。第四节巡视检查方法1、目测法目测法就是值班人员用肉眼对运行设备可见部位的外观变化进行观察来发现设备的异常现象，如变色、变形、位移、破裂、松动、打火冒烟、渗油漏油、断股断线、闪络痕迹、异物搭挂、腐蚀污秽第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页等都可通过目测法检查出来。因此，目测法是设备巡查最常用的方法之一。2、耳听法变电站的一、二次电磁式设备（如变压器、互感器、继电器、接触器等），正常运行通过交流电后，其绕组铁芯会发出均匀节律和一定响度的“嗡、嗡”声。运行值班人员应该熟悉掌握声音的特点，当设备出现故障时，会夹着杂音，甚至有“劈啪”的放电声，可以通过正常时和异常时的音律、音量的变化来判断设备故障的发生和性质。3、鼻嗅法电气设备的绝缘材料一旦过热会使周围的空气产生一种异味。这种异味对正常巡查人员来说是可以嗅别出来的。当正常巡查中嗅到这种异味时，应仔细巡查观察、发现过热的设备与部位，直至查明原因。4、手触法对带电的高压设备，如运行中的变压器、消弧线圈的中性点接地装置，禁止使用手触法测试。对不第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页带电且外壳可靠接地的设备，检查其温度或温升时需要用手触试检查。二次设备发热、振动等可以用手触法检查。第四节人员要求√序号内容备注1作业人员经年度《电业安全工作规程》考试合格2人员精神状态正常，无妨碍工作的病症，着装符合要求3具备必要的电气知识，熟悉变电设备，持有本专业职业资格证书第五节第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页巡视工器具√序号名称规格单位数量备注1安全帽顶62绝缘靴双23望远镜副14测温仪台15应急灯盏16钥匙套17护目镜个2第六节第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页危险点控制措施√序号内容控制措施1误碰、误动、误登运行设备巡视检查时，不得进行其他工作（严禁进行电气工作），不得移开或越过遮栏2擅自打开设备网门，擅自移动临时安全围栏，擅自跨越设备固定围栏巡视检查时应与带电设备保持足够的安全距离，10kV—0.7m，110kV—1.5m，220kV—3m3发现缺陷及异常单人处理巡视前，检查所使用的安全工器具完好，禁止单人工作。4发现缺陷及异常时，未及时汇报发现设备缺陷及异常时，及时汇报，采取相第7页共52页第6页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共52页√序号内...
