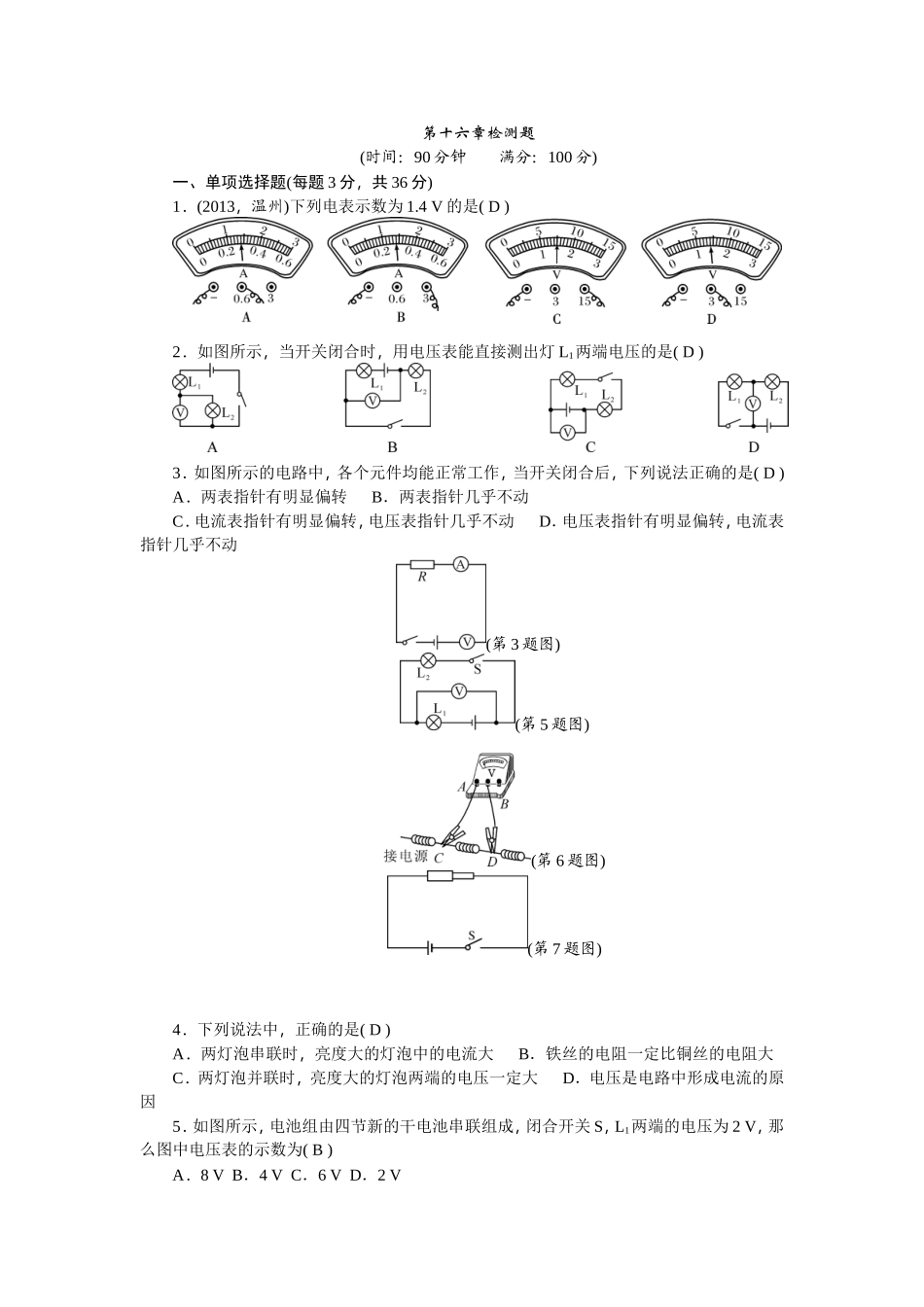

第十六章检测题(时间：90分钟满分：100分)一、单项选择题(每题3分，共36分)1．(2013，温州)下列电表示数为1.4V的是(D)2．如图所示，当开关闭合时，用电压表能直接测出灯L1两端电压的是(D)3．如图所示的电路中，各个元件均能正常工作，当开关闭合后，下列说法正确的是(D)A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动(第3题图)(第5题图)(第6题图)(第7题图)4．下列说法中，正确的是(D)A．两灯泡串联时，亮度大的灯泡中的电流大B．铁丝的电阻一定比铜丝的电阻大C．两灯泡并联时，亮度大的灯泡两端的电压一定大D．电压是电路中形成电流的原因5．如图所示，电池组由四节新的干电池串联组成，闭合开关S，L1两端的电压为2V，那么图中电压表的示数为(B)A．8VB．4VC．6VD．2V6．如图所示是小芳同学用电压表测量某电阻两端电压的部分电路，电压表的连接正确，下列说法中正确的是(A)A．如果电压表的A接线柱标有“＋”，那么电阻中的电流从C流向DB．如果电压表的A接线柱标有“＋”，那么电阻中的电流从D流向CC．如果电压表的示数增大，则电阻的阻值也一定随着增大D．如果电压表的示数增大，则电阻的阻值也一定随着减小7．把长短相同、粗细不同的两根镍铬合金线串联接入电路，如图所示，则电路中(C)A．粗导体的电阻大于细导体的电阻B．粗导体的电阻等于细导体的电阻C．粗导体两端电阻小于细导体两端电阻D．粗导体两端电流小于细导体两端电流8．如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是(C)9．如图所示，当开关S闭合后，下列说法正确的是(D)A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流10．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则(B)A．电压表将被烧坏B．电流表将被烧坏C．灯L1亮、灯L2不亮D．两只灯泡都将被烧坏11．(2014，潍坊)在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明(B)A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良12．如图所示，电流表示数为0.3A，当开关S由闭合到断开时，电流表的示数变化了0.5A，下列说法正确的是(B)A．开关S由闭合到断开时，示数变大B．开关S由闭合到断开，示数减小了0.5A，示数不变C．开关S由闭合到断开时，表示数变小D．开关S闭合时，与的示数之比为3∶5二、填空题(每空1分，共23分)13．一节干电池的电压为__1.5__V。家庭电路中，电冰箱与电视机是__并联__(选填“串联”或“并联”)的，家中电灯工作时将__电__能转化为光能。14．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是__电压表__、乙表是__电流表__。(均选填“电流表”或“电压表”),(第14题图)),(第15题图)),(第16题图))15．如图所示，电源电压不变，当开关S1闭合，S2断开时，电压表测__L1__两端的电压；当开关S1断开，S2闭合时，电压表测__L1、L2串联总(或电源)__电压；当S1、S2都闭合时，灯L2被__短路__。16．如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式__一定是串联__(填“一定是并联”“一定是串联”或“可能是并联”)，甲电压表的示数为__1.2__V，乙电压表的示数为__12__V。17．一段电阻线，当加10V电压时，流过它的电流为0.2A，其电阻为50Ω，将电压减小为5V，则它的电阻为__50__Ω，当电压减小为零时，其电阻为__50__Ω，原因是__电阻是导体本身的一种性质，与所加电压无关__。18．将一根粗细均匀的镍铬合金丝截成长短不同的两段，不考虑温度对电阻的影响，则R长__＞__R短；若将它们并联接入电路中，则U长__＝__U短，串联接入电路中，则I长__＝__I短。(以上均选填“>”“＝”或“<”)19．下图是滑动变阻器改变电流的实验电路图，当滑片P向左移动时使...
