表5 主要分项工程施工工艺框图VIP免费

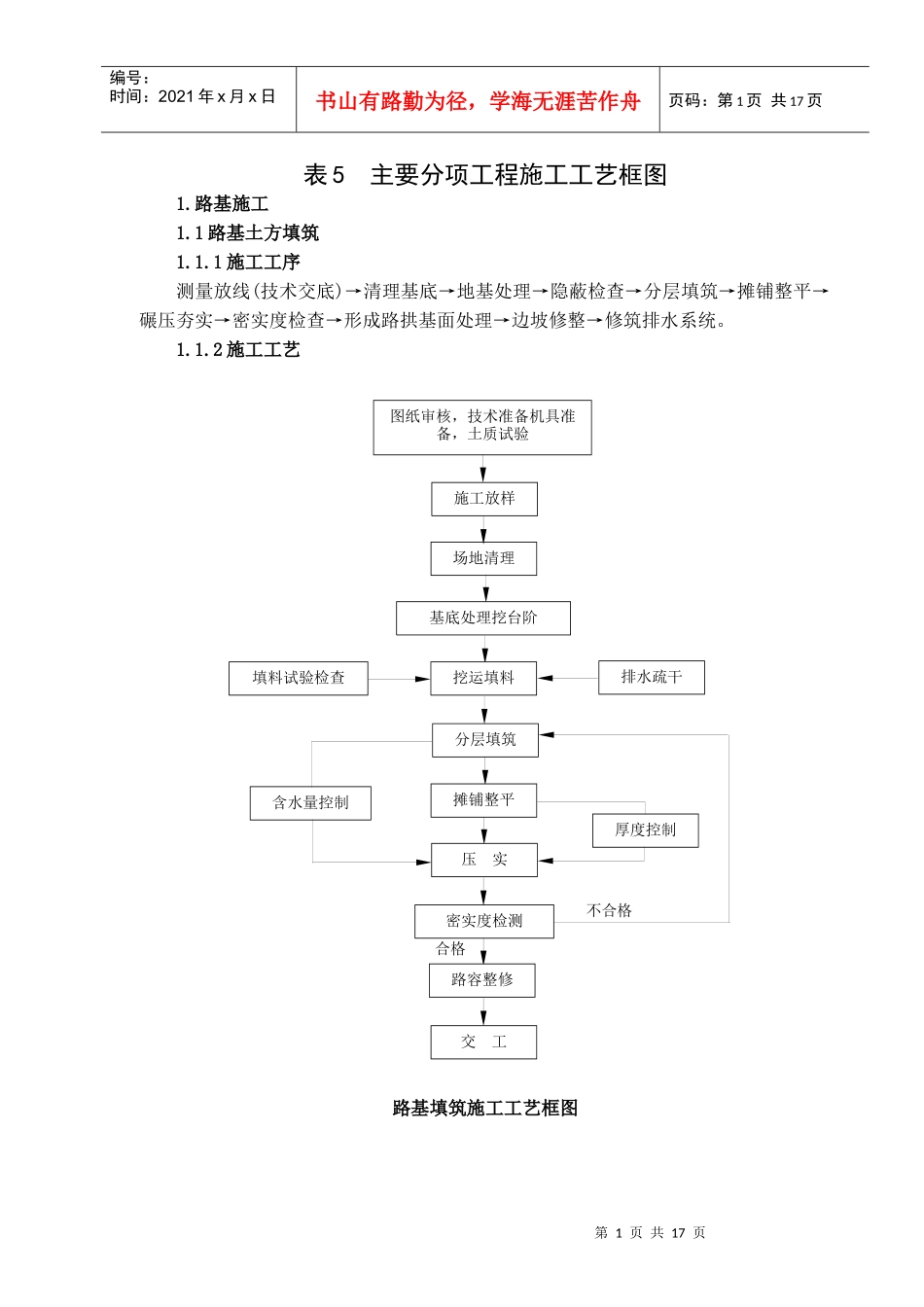

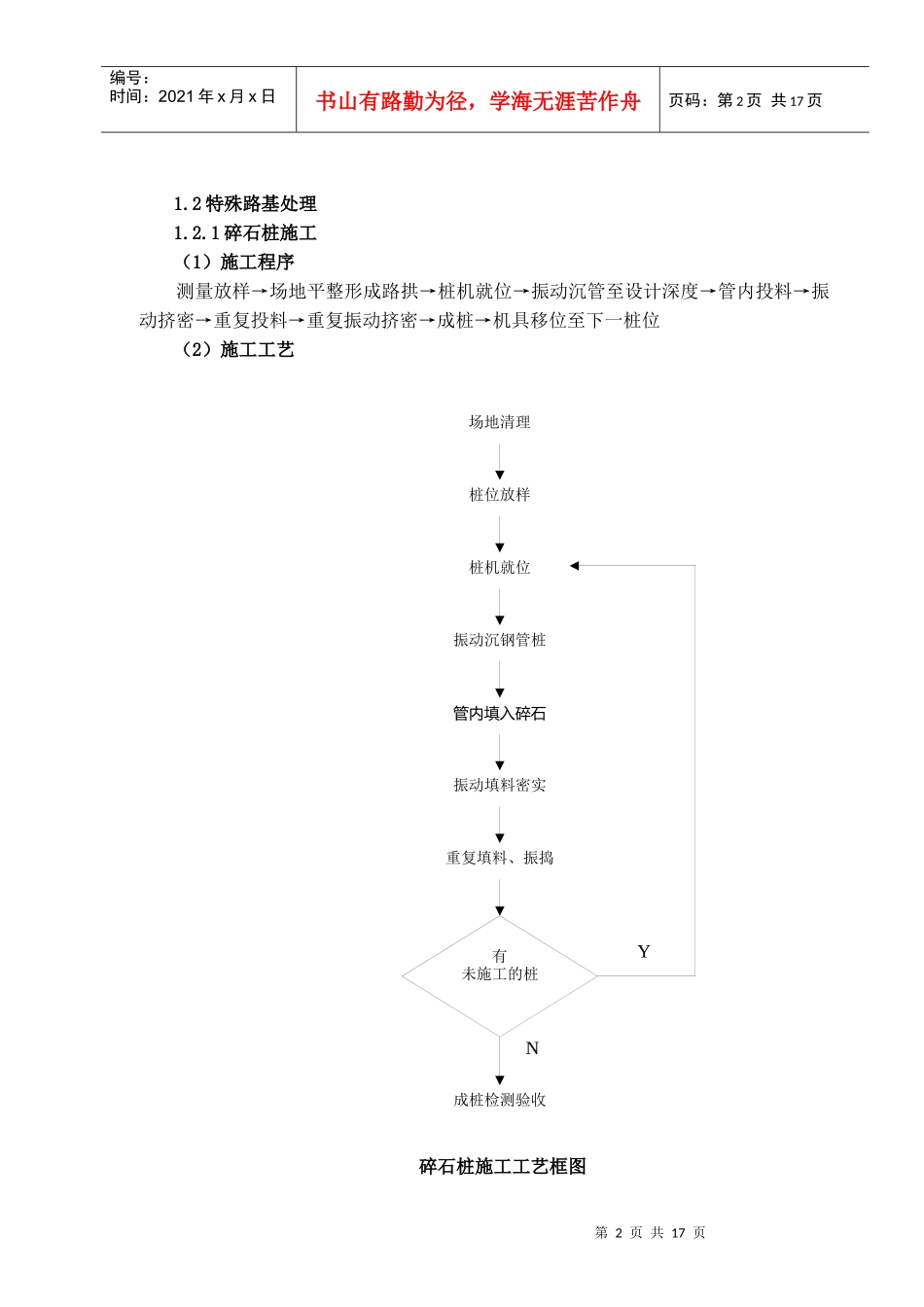

第1页共17页不合格合格图纸审核，技术准备机具准备，土质试验施工放样填料试验检查排水疏干场地清理基底处理挖台阶交工路容整修密实度检测压实摊铺整平分层填筑挖运填料厚度控制含水量控制编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页表5主要分项工程施工工艺框图1.路基施工1.1路基土方填筑1.1.1施工工序测量放线(技术交底)→清理基底→地基处理→隐蔽检查→分层填筑→摊铺整平→碾压夯实→密实度检查→形成路拱基面处理→边坡修整→修筑排水系统。1.1.2施工工艺路基填筑施工工艺框图第2页共17页第1页共17页场地清理桩机就位振动沉钢管桩管内填入碎石振动填料密实有未施工的桩成桩检测验收NY桩位放样重复填料、振捣编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1.2特殊路基处理1.2.1碎石桩施工（1）施工程序测量放样→场地平整形成路拱→桩机就位→振动沉管至设计深度→管内投料→振动挤密→重复投料→重复振动挤密→成桩→机具移位至下一桩位（2）施工工艺碎石桩施工工艺框图第3页共17页第2页共17页下一层铺筑准备下承层摊铺土工格栅运送填料摊铺整形碾压密实度检测下一层联结土工格栅编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1.2.2土工格栅施工（1）施工程序准备下承层→摊铺土工格栅→运送摊铺填料→碾压→密实度检测→下层施工（2）施工工艺土工格栅施工工艺框图2.桥梁钻孔桩施工2.1施工程序场地平整→测量放样→埋设护筒→钻机就位→钻孔→清孔→成孔检查→监理工程师验孔→吊装钢筋笼→吊放导管→灌注水下混凝土→拔除护筒→桩检测。第4页共17页第3页共17页平整场地施工放样埋设护筒钻机就位钻进清孔吊装钢筋笼吊放导管灌注水下混凝土拔除护筒导管拼装、检查密闭性钢筋笼制作混凝土搅拌、输送测量混凝土面高度制作混凝土试件测量钻孔深度、斜度、直径及地质情况向孔内注清水或泥浆制备泥浆护筒制作成孔检查监理工程师验孔桩检测二次清孔编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页2.2施工工艺（见下页施工工艺框图）第5页共17页第4页共17页凿除桩头混凝土养护拆除模板及支架测桩基地处理钢筋安装模板安装基坑开挖混凝土浇筑钢筋制作模板制作混凝土拌和运输编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页钻孔灌注桩施工工艺框图3.系梁（承台），桥墩，盖梁工程3.1系梁（承台）施工本合同段桥梁工程中，部分墩柱下有系梁，桥台处有承台。3.1.1施工工序基坑开挖→凿除桩头→测桩→地基处理→测量放线→钢筋安装→模板安装→混凝土浇筑→拆模→养护3.1.2施工工艺系梁（承台）施工工艺框图第6页共17页第5页共17页施工准备砼拌合运输养生拆模浇筑墩柱混凝土立柱模绑扎钢筋搭设支架制作试件模板加工钢筋加工编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页3.2桥墩施工3.2.1施工工序施工准备→搭设脚手架→绑扎钢筋→立柱模→浇筑墩柱砼→拆模→养生。3.2.2施工工艺墩柱施工工艺框图第7页共17页第6页共17页砼浇筑地基处理搭设盖梁支架安装盖梁底模安装钢筋安装侧模、端模养护拆除模板支架钢筋制作模板制作砼拌和运输制作试件强度检测合格不合格编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页3.3盖梁施工3.3.1施工工序地基处理→搭设盖梁支架→安装盖梁底模→安装钢筋→安装侧模、端模→浇筑砼→养护→拆除模板、支架。3.3.2施工工艺盖梁施工工艺框图第8页共17页第7页共17页地基处理测量放线安装肋板钢筋安装肋板模板肋板砼浇筑养护拆除肋板模板搭设支架安装台帽底模安装钢筋安装侧模砼浇筑砼养护砼拌合运输制作试块模板制作钢筋制作模板制作砼拌和运输制作试块编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页3.4桥台施工3.4.1施工工序地基处理→测量放线→安装肋板钢筋→安装肋板模板→砼浇筑→养护→拆除肋板模板→搭设支架→安装桥台底模→安装桥台钢筋→安装桥台侧模→砼浇筑→养护→拆除模板、支架。3.4.2施工工艺（见下页施工工艺框图）...
