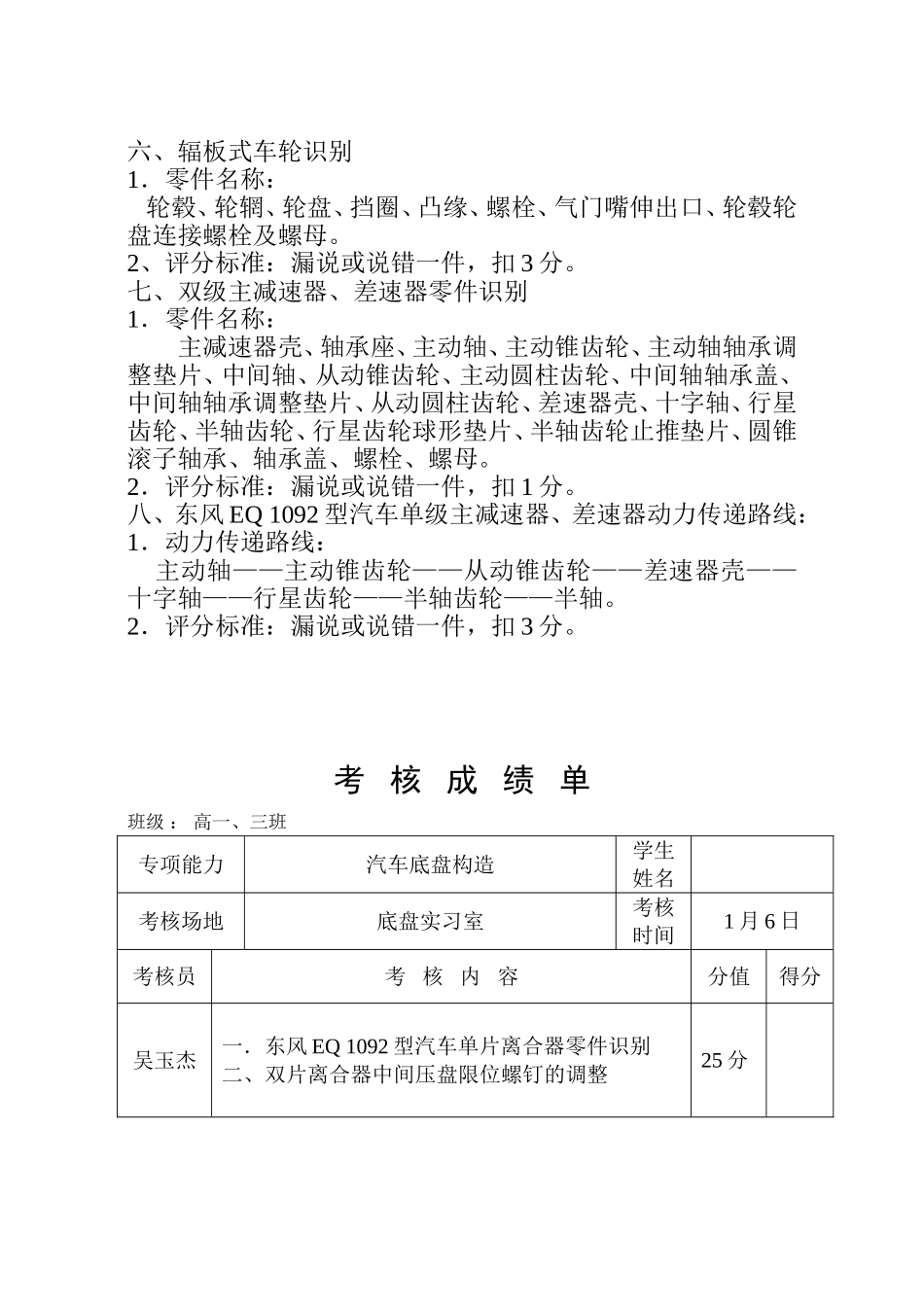

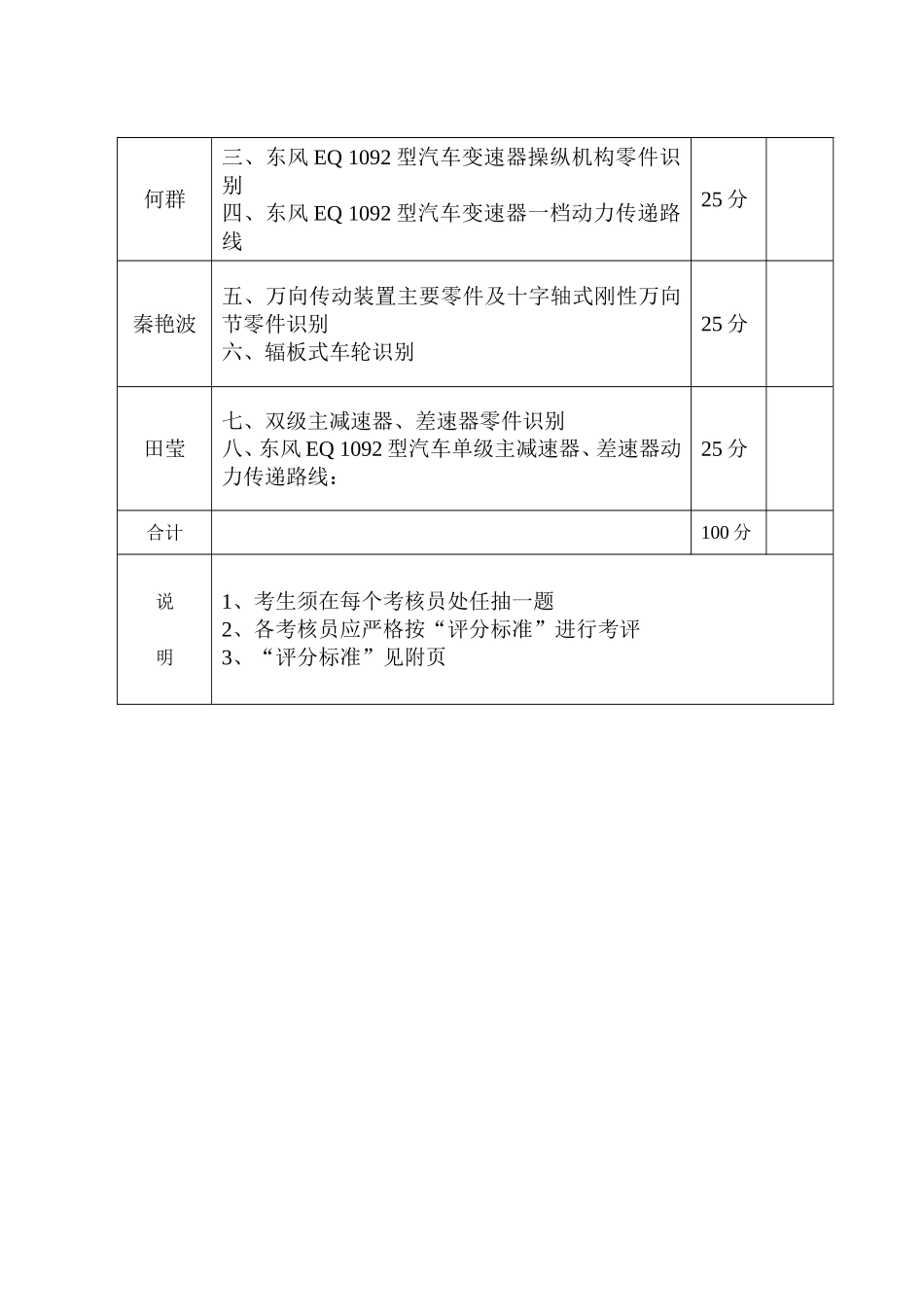

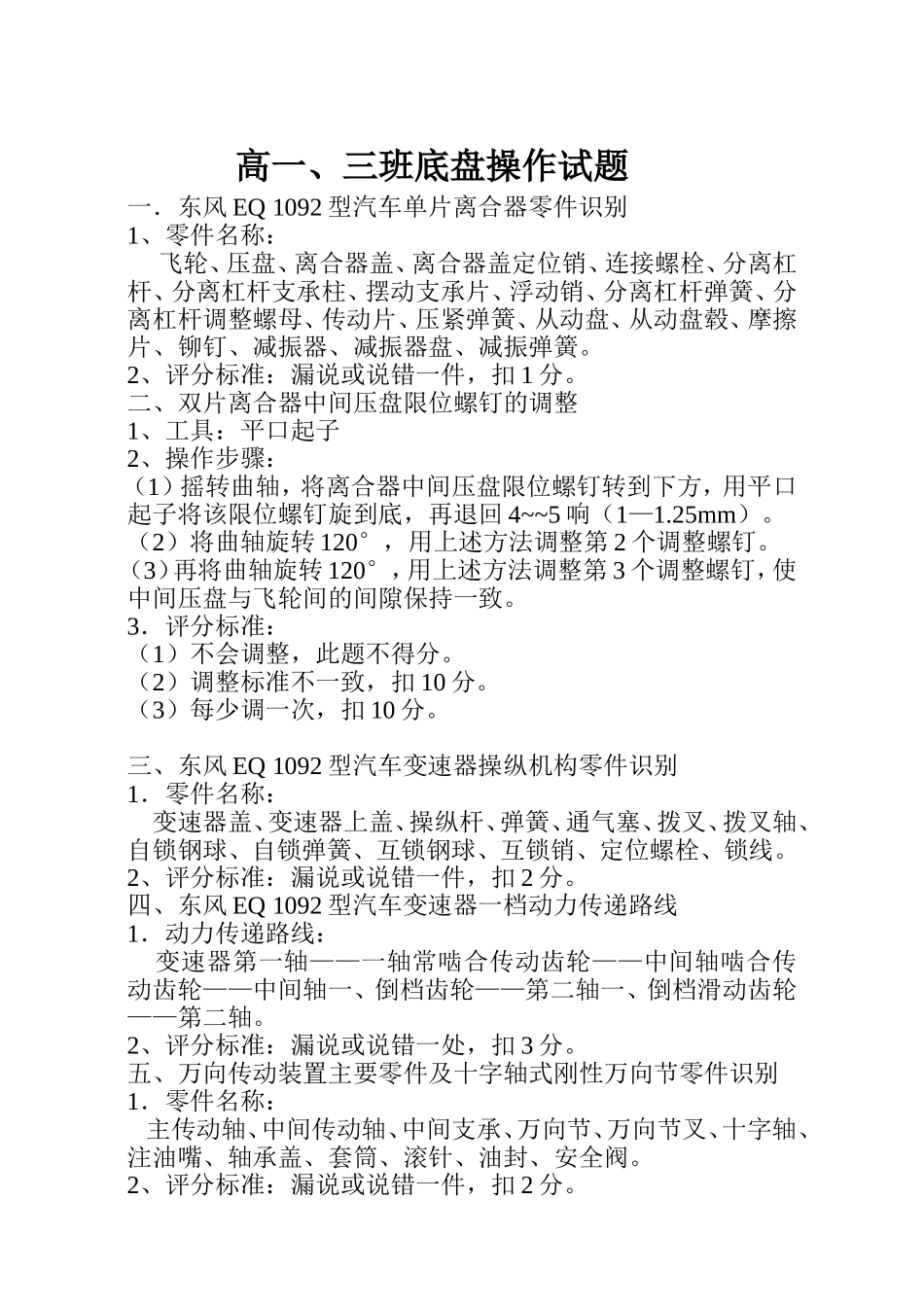

高一、三班底盘操作试题一．东风EQ1092型汽车单片离合器零件识别1、零件名称：飞轮、压盘、离合器盖、离合器盖定位销、连接螺栓、分离杠杆、分离杠杆支承柱、摆动支承片、浮动销、分离杠杆弹簧、分离杠杆调整螺母、传动片、压紧弹簧、从动盘、从动盘毂、摩擦片、铆钉、减振器、减振器盘、减振弹簧。2、评分标准：漏说或说错一件，扣1分。二、双片离合器中间压盘限位螺钉的调整1、工具：平口起子2、操作步骤：（1）摇转曲轴，将离合器中间压盘限位螺钉转到下方，用平口起子将该限位螺钉旋到底，再退回4~~5响（1—1.25mm）。（2）将曲轴旋转120°，用上述方法调整第2个调整螺钉。（3）再将曲轴旋转120°，用上述方法调整第3个调整螺钉，使中间压盘与飞轮间的间隙保持一致。3．评分标准：（1）不会调整，此题不得分。（2）调整标准不一致，扣10分。（3）每少调一次，扣10分。三、东风EQ1092型汽车变速器操纵机构零件识别1．零件名称：变速器盖、变速器上盖、操纵杆、弹簧、通气塞、拨叉、拨叉轴、自锁钢球、自锁弹簧、互锁钢球、互锁销、定位螺栓、锁线。2、评分标准：漏说或说错一件，扣2分。四、东风EQ1092型汽车变速器一档动力传递路线1．动力传递路线：变速器第一轴——一轴常啮合传动齿轮——中间轴啮合传动齿轮——中间轴一、倒档齿轮——第二轴一、倒档滑动齿轮——第二轴。2、评分标准：漏说或说错一处，扣3分。五、万向传动装置主要零件及十字轴式刚性万向节零件识别1．零件名称：主传动轴、中间传动轴、中间支承、万向节、万向节叉、十字轴、注油嘴、轴承盖、套筒、滚针、油封、安全阀。2、评分标准：漏说或说错一件，扣2分。六、辐板式车轮识别1．零件名称：轮毂、轮辋、轮盘、挡圈、凸缘、螺栓、气门嘴伸出口、轮毂轮盘连接螺栓及螺母。2、评分标准：漏说或说错一件，扣3分。七、双级主减速器、差速器零件识别1．零件名称：主减速器壳、轴承座、主动轴、主动锥齿轮、主动轴轴承调整垫片、中间轴、从动锥齿轮、主动圆柱齿轮、中间轴轴承盖、中间轴轴承调整垫片、从动圆柱齿轮、差速器壳、十字轴、行星齿轮、半轴齿轮、行星齿轮球形垫片、半轴齿轮止推垫片、圆锥滚子轴承、轴承盖、螺栓、螺母。2．评分标准：漏说或说错一件，扣1分。八、东风EQ1092型汽车单级主减速器、差速器动力传递路线：1．动力传递路线：主动轴——主动锥齿轮——从动锥齿轮——差速器壳——十字轴——行星齿轮——半轴齿轮——半轴。2．评分标准：漏说或说错一件，扣3分。考核成绩单班级：高一、三班专项能力汽车底盘构造学生姓名考核场地底盘实习室考核时间1月6日考核员考核内容分值得分吴玉杰一．东风EQ1092型汽车单片离合器零件识别二、双片离合器中间压盘限位螺钉的调整25分何群三、东风EQ1092型汽车变速器操纵机构零件识别四、东风EQ1092型汽车变速器一档动力传递路线25分秦艳波五、万向传动装置主要零件及十字轴式刚性万向节零件识别六、辐板式车轮识别25分田莹七、双级主减速器、差速器零件识别八、东风EQ1092型汽车单级主减速器、差速器动力传递路线：25分合计100分说明1、考生须在每个考核员处任抽一题2、各考核员应严格按“评分标准”进行考评3、“评分标准”见附页
