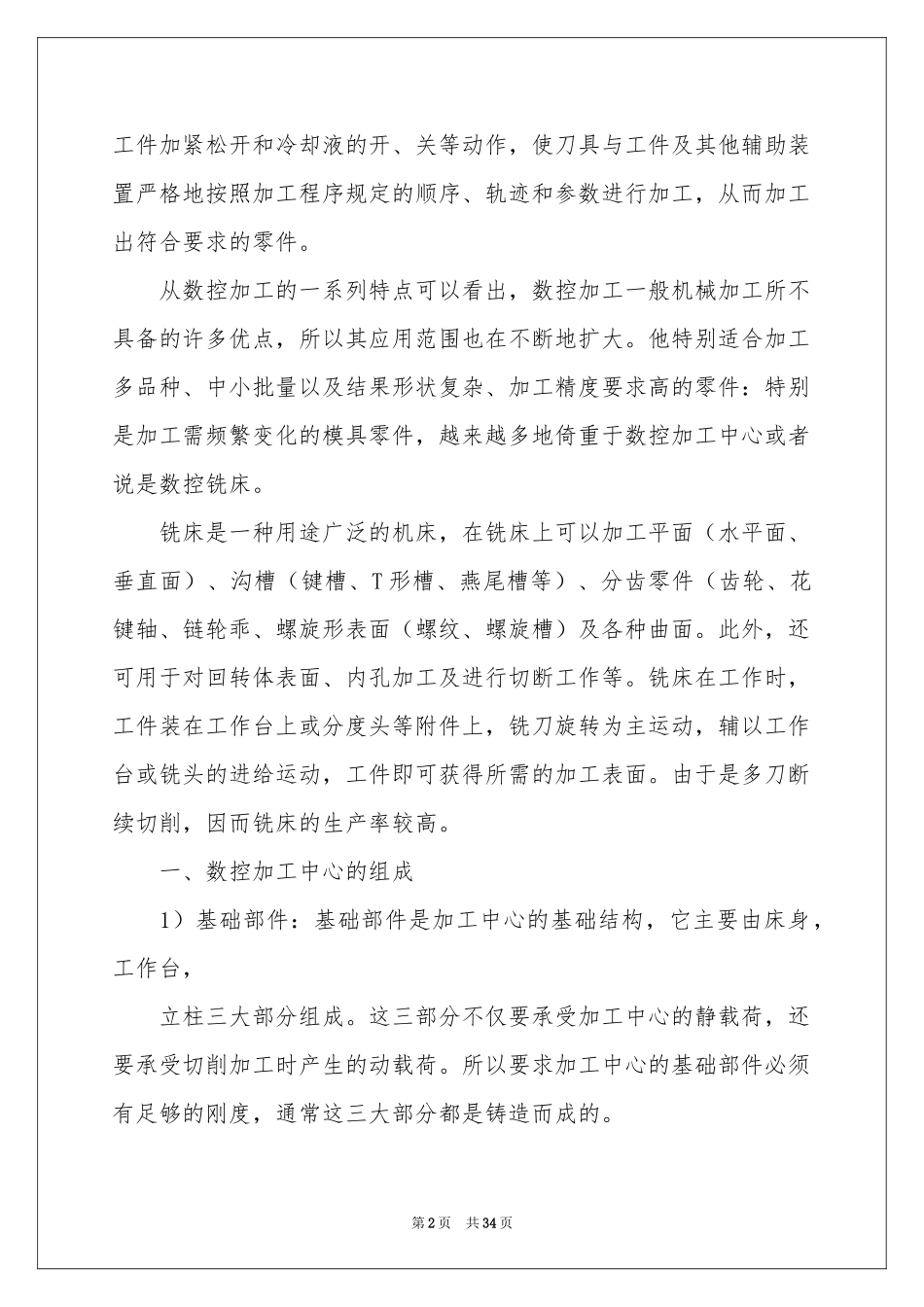

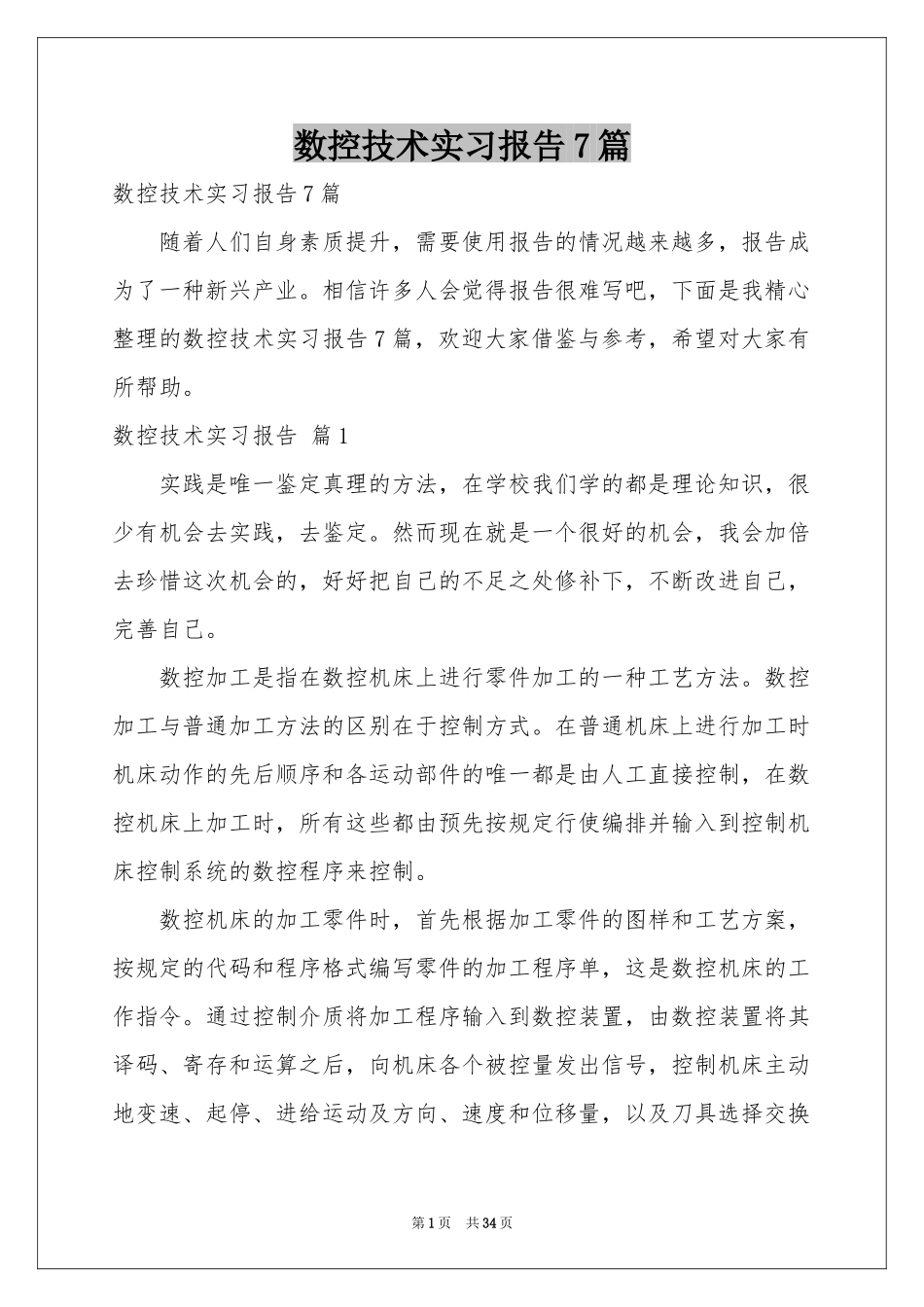

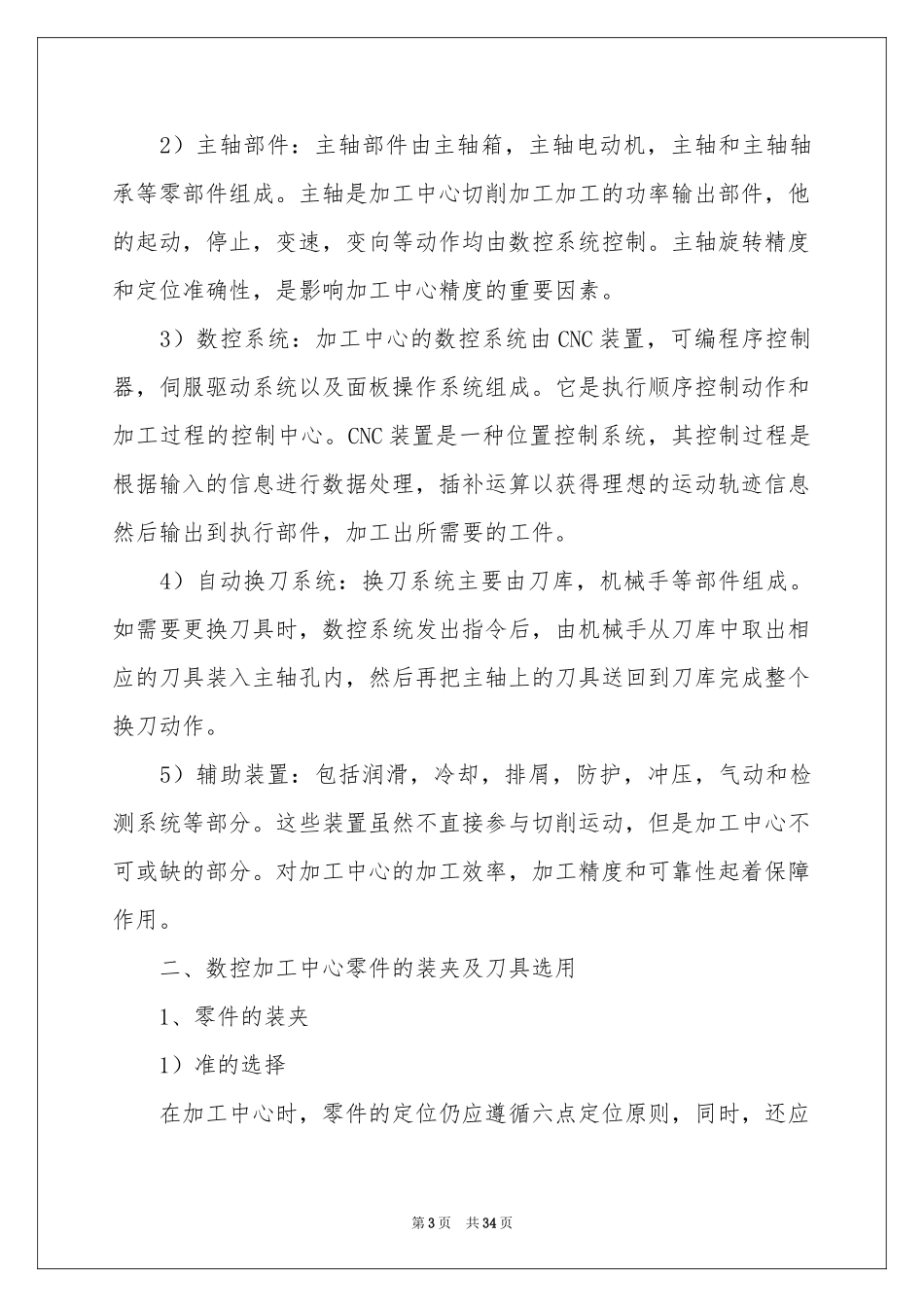

数控技术实习报告7篇数控技术实习报告7篇随着人们自身素质提升，需要使用报告的情况越来越多，报告成为了一种新兴产业。相信许多人会觉得报告很难写吧，下面是我精心整理的数控技术实习报告7篇，欢迎大家借鉴与参考，希望对大家有所帮助。数控技术实习报告篇1实践是唯一鉴定真理的方法，在学校我们学的都是理论知识，很少有机会去实践，去鉴定。然而现在就是一个很好的机会，我会加倍去珍惜这次机会的，好好把自己的不足之处修补下，不断改进自己，完善自己。数控加工是指在数控机床上进行零件加工的一种工艺方法。数控加工与普通加工方法的区别在于控制方式。在普通机床上进行加工时机床动作的先后顺序和各运动部件的唯一都是由人工直接控制，在数控机床上加工时，所有这些都由预先按规定行使编排并输入到控制机床控制系统的数控程序来控制。数控机床的加工零件时，首先根据加工零件的图样和工艺方案，按规定的代码和程序格式编写零件的加工程序单，这是数控机床的工作指令。通过控制介质将加工程序输入到数控装置，由数控装置将其译码、寄存和运算之后，向机床各个被控量发出信号，控制机床主动地变速、起停、进给运动及方向、速度和位移量，以及刀具选择交换第1页共34页工件加紧松开和冷却液的开、关等动作，使刀具与工件及其他辅助装置严格地按照加工程序规定的顺序、轨迹和参数进行加工，从而加工出符合要求的零件。从数控加工的一系列特点可以看出，数控加工一般机械加工所不具备的许多优点，所以其应用范围也在不断地扩大。他特别适合加工多品种、中小批量以及结果形状复杂、加工精度要求高的零件：特别是加工需频繁变化的模具零件，越来越多地倚重于数控加工中心或者说是数控铣床。铣床是一种用途广泛的机床，在铣床上可以加工平面（水平面、垂直面）、沟槽（键槽、T形槽、燕尾槽等）、分齿零件（齿轮、花键轴、链轮乖、螺旋形表面（螺纹、螺旋槽）及各种曲面。此外，还可用于对回转体表面、内孔加工及进行切断工作等。铣床在工作时，工件装在工作台上或分度头等附件上，铣刀旋转为主运动，辅以工作台或铣头的进给运动，工件即可获得所需的加工表面。由于是多刀断续切削，因而铣床的生产率较高。一、数控加工中心的组成1）基础部件：基础部件是加工中心的基础结构，它主要由床身，工作台，立柱三大部分组成。这三部分不仅要承受加工中心的静载荷，还要承受切削加工时产生的动载荷。所以要求加工中心的基础部件必须有足够的刚度，通常这三大部分都是铸造而成的。第2页共34页2）主轴部件：主轴部件由主轴箱，主轴电动机，主轴和主轴轴承等零部件组成。主轴是加工中心切削加工加工的功率输出部件，他的起动，停止，变速，变向等动作均由数控系统控制。主轴旋转精度和定位准确性，是影响加工中心精度的重要因素。3）数控系统：加工中心的数控系统由CNC装置，可编程序控制器，伺服驱动系统以及面板操作系统组成。它是执行顺序控制动作和加工过程的控制中心。CNC装置是一种位置控制系统，其控制过程是根据输入的信息进行数据处理，插补运算以获得理想的运动轨迹信息然后输出到执行部件，加工出所需要的工件。4）自动换刀系统：换刀系统主要由刀库，机械手等部件组成。如需要更换刀具时，数控系统发出指令后，由机械手从刀库中取出相应的刀具装入主轴孔内，然后再把主轴上的刀具送回到刀库完成整个换刀动作。5）辅助装置：包括润滑，冷却，排屑，防护，冲压，气动和检测系统等部分。这些装置虽然不直接参与切削运动，但是加工中心不可或缺的部分。对加工中心的加工效率，加工精度和可靠性起着保障作用。二、数控加工中心零件的装夹及刀具选用1、零件的装夹1）准的选择在加工中心时，零件的定位仍应遵循六点定位原则，同时，还应第3页共34页该特别注意一下几点：a）进行多工位加工时，定位基准的选择应考虑能完成尽可能多的加工内容，即便于各个表面都能被加工的定位方式。例如，对于箱体零件，尽可能采用一面两销的组合定位方式。b）当零件的定位基准与设计基准难以重合时，应认真分析装配图样，明确该零件设计基准的设计功能，通过尺寸链的计算，严格规定定位基准与设计基准间的...
