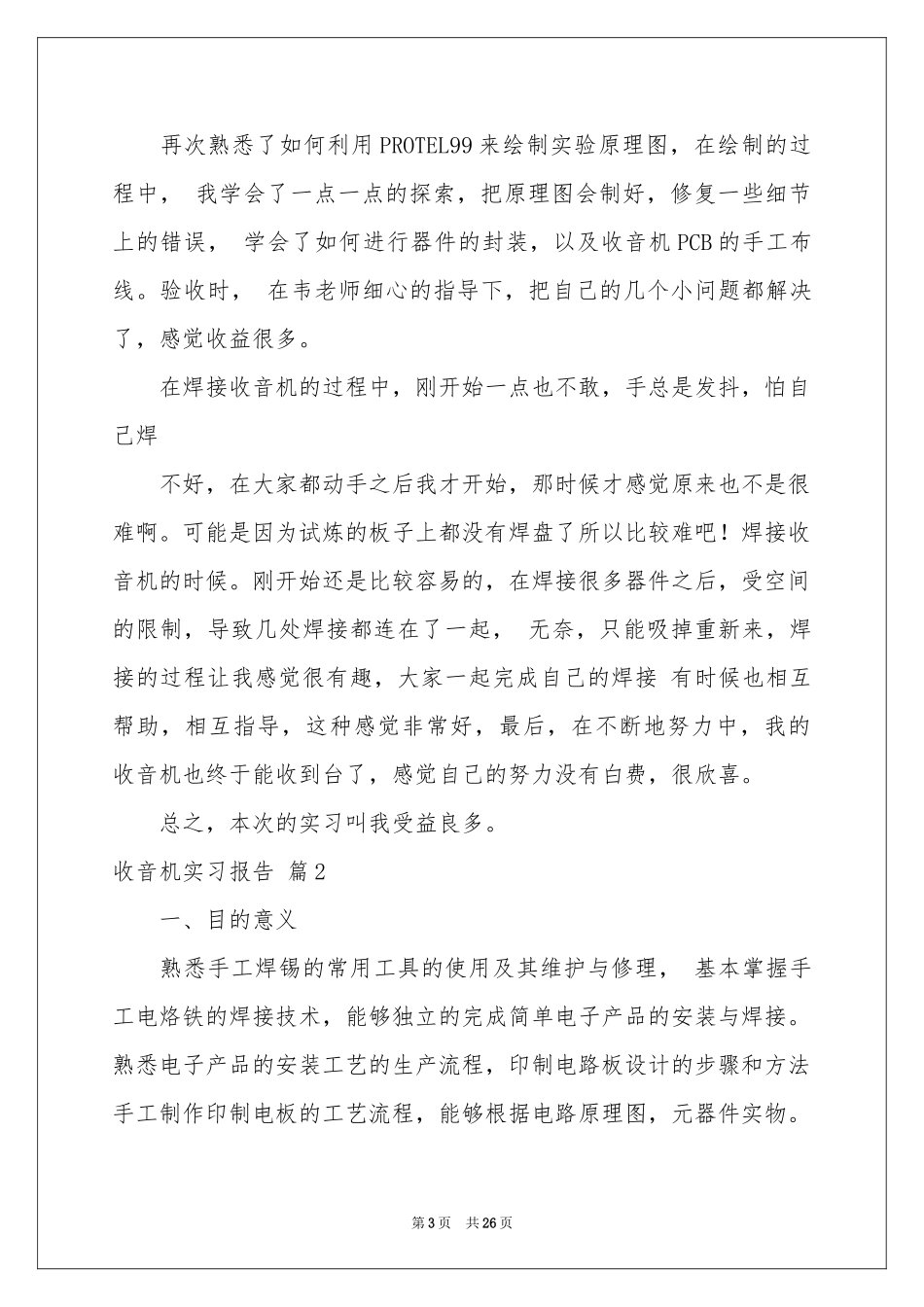

收音机实习报告汇编六篇收音机实习报告汇编六篇在经济发展迅速的今天，接触并使用报告的人越来越多，报告中提到的所有信息应该是准确无误的。一起来参考报告是怎么写的吧，以下是我为大家收集的收音机实习报告6篇，希望能够帮助到大家。收音机实习报告篇1目的：1.了解HX108－2七管半导体收音机的原理，熟练焊接的基本技巧；2.基本掌握电子产品安装说明书的阅读方法，实现整机的安装与调试；3.掌握电子器件的识别及质量检验；4.通过对收音机的安装、焊接与调试，了解电子产品的生产制作的基本过程；5.原理图绘制和印制板PCB图的绘制。要求：1.了解原理图与装配接线图对应关系，理解装配说明书上符号并与实物对照；2.根据技术指标测试各元器件的主要参数，认真细致地安装焊接，排除安装焊接过程中出现的故障；3.按照HX108－2七管半导体收音机的装备图，使用protel软第1页共26页件绘制原理图；4.按照HX108－2七管半导体收音机的器件实际尺寸，在protel软件中绘制器件封装并绘制PCB制板文件。实验器材：R1-R13不同阻值电阻W电位器5KC1双联CBM223P电容C2-C3C5-C9C11-C13容量不同的元片电容C4C10C14-C15电解电容B1磁棒（天线线圈）B2震荡线圈B3-5中周B6输入变压器B7输出变压器D1-D3二极管1N4148V1-V7三极管9018HY扬声器8欧原理图PCB图实习总结：通过这次实习，我了解了HX108-2型收音机的原理。第2页共26页再次熟悉了如何利用PROTEL99来绘制实验原理图，在绘制的过程中，我学会了一点一点的探索，把原理图会制好，修复一些细节上的错误，学会了如何进行器件的封装，以及收音机PCB的手工布线。验收时，在韦老师细心的指导下，把自己的几个小问题都解决了，感觉收益很多。在焊接收音机的过程中，刚开始一点也不敢，手总是发抖，怕自己焊不好，在大家都动手之后我才开始，那时候才感觉原来也不是很难啊。可能是因为试炼的板子上都没有焊盘了所以比较难吧！焊接收音机的时候。刚开始还是比较容易的，在焊接很多器件之后，受空间的限制，导致几处焊接都连在了一起，无奈，只能吸掉重新来，焊接的过程让我感觉很有趣，大家一起完成自己的焊接有时候也相互帮助，相互指导，这种感觉非常好，最后，在不断地努力中，我的收音机也终于能收到台了，感觉自己的努力没有白费，很欣喜。总之，本次的实习叫我受益良多。收音机实习报告篇2一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。第3页共26页了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。了解电子产品的焊接、调试与维修方法。通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。三、安装调试1.检测（1）通电前的预备工作。第4页共26页（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短...
