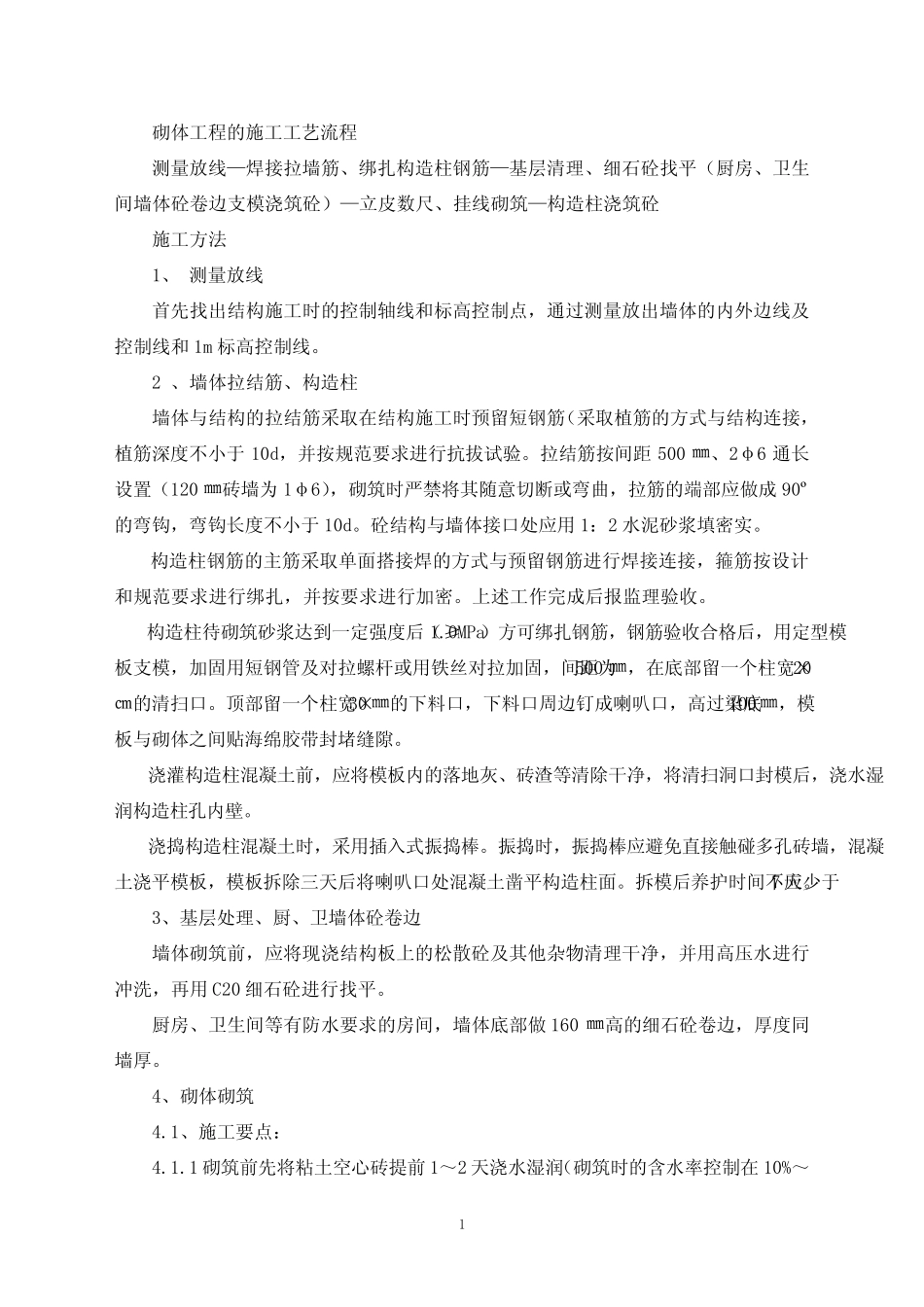

1砌体工程的施工工艺流程测量放线—焊接拉墙筋、绑扎构造柱钢筋—基层清理、细石砼找平（厨房、卫生间墙体砼卷边支模浇筑砼）—立皮数尺、挂线砌筑—构造柱浇筑砼施工方法1、测量放线首先找出结构施工时的控制轴线和标高控制点，通过测量放出墙体的内外边线及控制线和1m标高控制线。2、墙体拉结筋、构造柱墙体与结构的拉结筋采取在结构施工时预留短钢筋（采取植筋的方式与结构连接，植筋深度不小于10d，并按规范要求进行抗拔试验。拉结筋按间距500㎜、2φ6通长设置（120㎜砖墙为1φ6），砌筑时严禁将其随意切断或弯曲，拉筋的端部应做成90º的弯钩，弯钩长度不小于10d。砼结构与墙体接口处应用1：2水泥砂浆填密实。构造柱钢筋的主筋采取单面搭接焊的方式与预留钢筋进行焊接连接，箍筋按设计和规范要求进行绑扎，并按要求进行加密。上述工作完成后报监理验收。构造柱待砌筑砂浆达到一定强度后（≥1.0MPa）方可绑扎钢筋，钢筋验收合格后，用定型模板支模，加固用短钢管及对拉螺杆或用铁丝对拉加固，间距为500㎜，在底部留一个柱宽×20㎝的清扫口。顶部留一个柱宽×30㎜的下料口，下料口周边钉成喇叭口，高过梁底100㎜，模板与砌体之间贴海绵胶带封堵缝隙。浇灌构造柱混凝土前，应将模板内的落地灰、砖渣等清除干净，将清扫洞口封模后，浇水湿润构造柱孔内壁。浇捣构造柱混凝土时，采用插入式振捣棒。振捣时，振捣棒应避免直接触碰多孔砖墙，混凝土浇平模板，模板拆除三天后将喇叭口处混凝土凿平构造柱面。拆模后养护时间不应少于7天。3、基层处理、厨、卫墙体砼卷边墙体砌筑前，应将现浇结构板上的松散砼及其他杂物清理干净，并用高压水进行冲洗，再用C20细石砼进行找平。厨房、卫生间等有防水要求的房间，墙体底部做160㎜高的细石砼卷边，厚度同墙厚。4、砌体砌筑4.1、施工要点：4.1.1砌筑前先将粘土空心砖提前1～2天浇水湿润（砌筑时的含水率控制在10%～215%），在己弹好线的楼面上双面挂线（120厚砖墙单面挂线），立好皮数杆，先干摆砌块，调整砌块间端缝均匀合格，砌筑前先铺灰，后安装就位，每一砌块就位后，应表面核线，用靠尺加以校正。4.1.2墙体底部应先丁砌一皮实心烧结普通砖，采用“三一”砌法和全顺砌法，砌筑时砌块应侧砌，其孔洞与垂直方向平行，上下皮砌块错缝搭砌，搭砌长度为1/2砖，最小不应小于1/4砖，窗间墙与清水墙面严禁出现通缝。4.1.3砌筑时严禁留直槎，在转角、交接处应同时砌筑，不能同时砌筑时或必须留置的临时间断处，可砌成斜槎，斜槎的长高比应大于等于2/3，转角、交接处为保证错缝，应使用3/4砖长的配砖，其位置处在外侧，隔层设置；墙体上留设脚手眼应符合施工要求，下列位置严禁留置脚手眼：120㎜厚墙体；过梁上与与过梁成60角的三角形范围及过梁净跨1/2的高度范围内；宽度小于1000㎜的窗间墙；墙体门窗洞口两侧200㎜和转角处450㎜范围内；梁或梁垫下及其左右500㎜的范围内；设计不允许设置脚手眼的部位。施工脚手眼补砌时，灰缝应填满砂浆，不得用干砖填塞。4.1.4砌体灰缝横平竖直，水平缝和垂直缝的宽度宜为10㎜，但不应小于8㎜，也不应大于12mm，灰缝砂浆严实饱满度，水平缝不低于80％，竖直缝应填满砂浆，不允许有透明缝和假缝。4.1.5构造柱的布置除设计外，当墙长大于4m时，应每隔4m设置构造柱，构造柱断面为200㎜×墙厚，砼等级C20，配4φ10，φ6@200、100，所有拉筋应锚入构造柱内，构造柱的马牙槎采取三进三出，进退60㎜，先退后进。4.1.6多孔砖墙每日砌筑高度不得超过1.8m，雨天施工时不宜超过1.2m。4.2、构造与节点细部处理4.2.1墙顶与梁、楼板交接部位最后一层应采取斜砌方式进行砌筑，须在底部砌体完成7天后且上一层的砌体已完成后方可进行，当墙长大于5m时，墙体与梁板应按间距1500㎜设置1φ10拉筋，末端带90度弯钩，拉筋位置采用C20砼填充，其大小不小于一砌块，与构造柱同时进行浇筑。4.2.2砼结构与砌体相接位置应布钢丝网，每侧搭接长度不小于150㎜，以防开裂。4.2.3安装的管线槽必须采用切割机进行切割，安装完毕后采用C20细石砼进行填实。4.2.4当门窗洞边砖垛宽度小于等于120㎜时，必须采用砼制作，砼等级C20，配32φ10，φ6@200...
