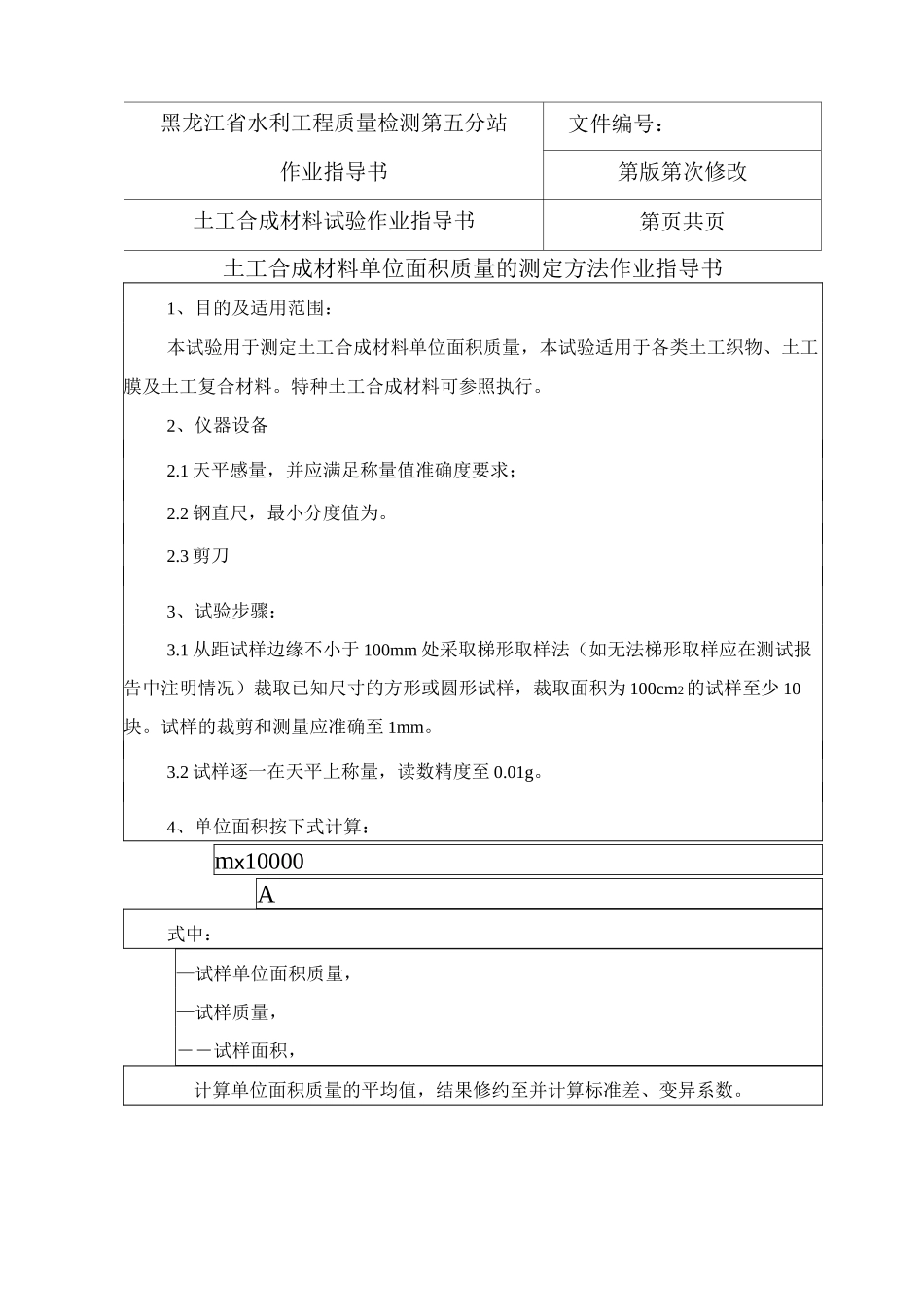

黑龙江省水利工程质量检测第五分站文件编号：作业指导书第版第次修改土工合成材料试验作业指导书第页共页土工合成材料单位面积质量的测定方法作业指导书1、目的及适用范围：本试验用于测定土工合成材料单位面积质量，本试验适用于各类土工织物、土工膜及土工复合材料。特种土工合成材料可参照执行。2、仪器设备2.1天平感量，并应满足称量值准确度要求；2.2钢直尺，最小分度值为。2.3剪刀3、试验步骤：3.1从距试样边缘不小于100mm处采取梯形取样法（如无法梯形取样应在测试报告中注明情况）裁取已知尺寸的方形或圆形试样，裁取面积为100cm2的试样至少10块。试样的裁剪和测量应准确至1mm。3.2试样逐一在天平上称量，读数精度至0.01g。4、单位面积按下式计算：mx10000A式中：—试样单位面积质量，—试样质量，――试样面积，计算单位面积质量的平均值，结果修约至并计算标准差、变异系数。黑龙江省水利工程质量检测第五分站作业指导书文件编号：第版第次修改土工合成材料试验作业指导书第页共页土工合成材料单层产品厚度的测定方法作业指导书、目的及适用范围本试验用于测定定压力下土工合成材料的厚度。适用于各类土工织物和柔软片状土工复合材料。2、仪器设备2.1压块：圆形，表面光滑平整，底面枳为25cm2。2.2基准板：面积应大于2倍的压块面积。2.3荷重：使压块上产生2kPa、20kPa、200kPa等压力的荷载。2.4试样直径大于1.75倍的压块。2.5厚度计量表：最小分度值0.01mm。2.6计时器，精度为1s。3、试验步骤3.1测定2kPa压力下厚度应按以下操作方法进行：3.2测定20kPa及200kPa压力下厚度应按以下操作方法进行：3.2.1根据需要选用不冋荷载，使压力分别为20kPa、200kPa，按3.1条测定20kPa、200kPa压力下的试样厚度。4、纟口果表示计算每组试样厚度的平均值、标准差、变异系数。厚度精度为0.01mm黑龙江省水利工程质量检测第五分站文件编号：作业指导书第版第次修改土工合成材料试验作业指导书第页共页土工合成材料拉伸强度、撕裂强度、顶破强度的测定方法作业指导书一、土工合成材料拉伸试验方法1、拉伸试验的目的和适用范围本试验用于测定条带试样的拉伸强度和伸长率。本试验适用于各类土工织物、土工膜和片状土工复合材料。2、仪器设备2.1拉力机：应具有等速拉伸功能，并能测读拉伸过程中试样的拉力和伸长量，记录拉力一伸长量曲线。2.2夹具：一对可夹持试样的夹具、钳口面应能防止试样在钳口内打滑，并能防止试样在钳口内被夹坏。两个夹具中的一个支点应能自由转动或万向接头保证两夹具在一个平面内。宽条试样有效宽度200mm，夹具实际宽度应不小于210mm；窄条试样有效宽度50mm，夹具实际宽度应不小于60mm。3、试验步骤3.1准备好干湿试样。对湿态试样从水中取出至上机拉伸的时间间隔应不大于10min。3.2将两夹具的初始标距调至100mm。3.3选择拉力机的负荷满量程范围，使试样的最大断裂力在满量程的10%/90%范围内，设定拉伸速率为20mm/min。3.4将试样对中放入夹具内夹紧。3.5开动拉力机，同时启动记录装置，记录拉力一伸长量曲线，连续运转直至试样破坏，停机。黑龙江省水利工程质量检测第五分站文件编号：作业指导书第版第次修改土工合成材料试验作业指导书第页共页3.6重复本节3.1/3.5步骤对其余试样进行试验。纵横向每组试样数量应不少于5个。4、试验结果4.1按下式计算拉伸强度TSTS=f式中：TS_抗拉强度，kN/m；F—实测最大拉力，kN；B—试样宽，m。4.2按下式计算伸长率spL-Ls=f0x100%L0s—伸长率，％;L—试样计量长度，mm；0L—最大拉力时的试样长度，mm。4.3计算拉伸强度及伸长率的平均值、标准差和变异系数。二、土工合成材料撕裂试验方法1、撕裂目的及适用范围本标准规定了采用梯形法测定土工合成材料撕破强力的方法。本标准适用于各类土工布和防渗土工膜。2、仪器设备2.1试验机：应具有等速拉伸功能，并能自动记录拉伸过程中的拉力。2.2夹具：夹持面应平行，应能防止试样滑动。夹具宽度应不小于85mm，宽度方向垂直于力的作用方向。2.3梯形样板。3、试验步骤3.1将试验机夹具的初始距离调整为25mm，设定拉伸速率为300mm/min。黑龙江省水利工程质量检测第五分站文件编号：作业指导书第版...
