基础承台钢筋绑扎技术交底VIP免费

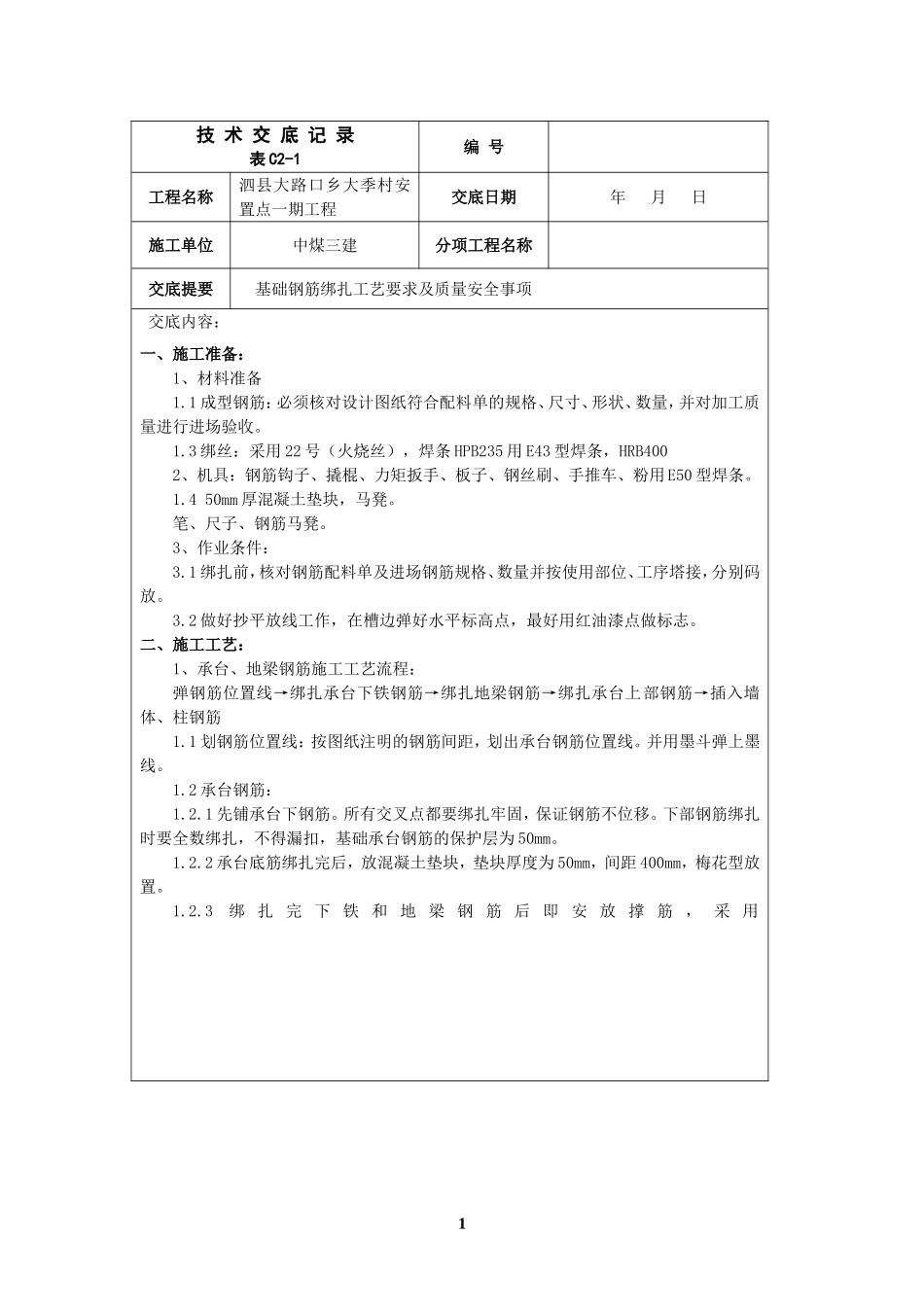

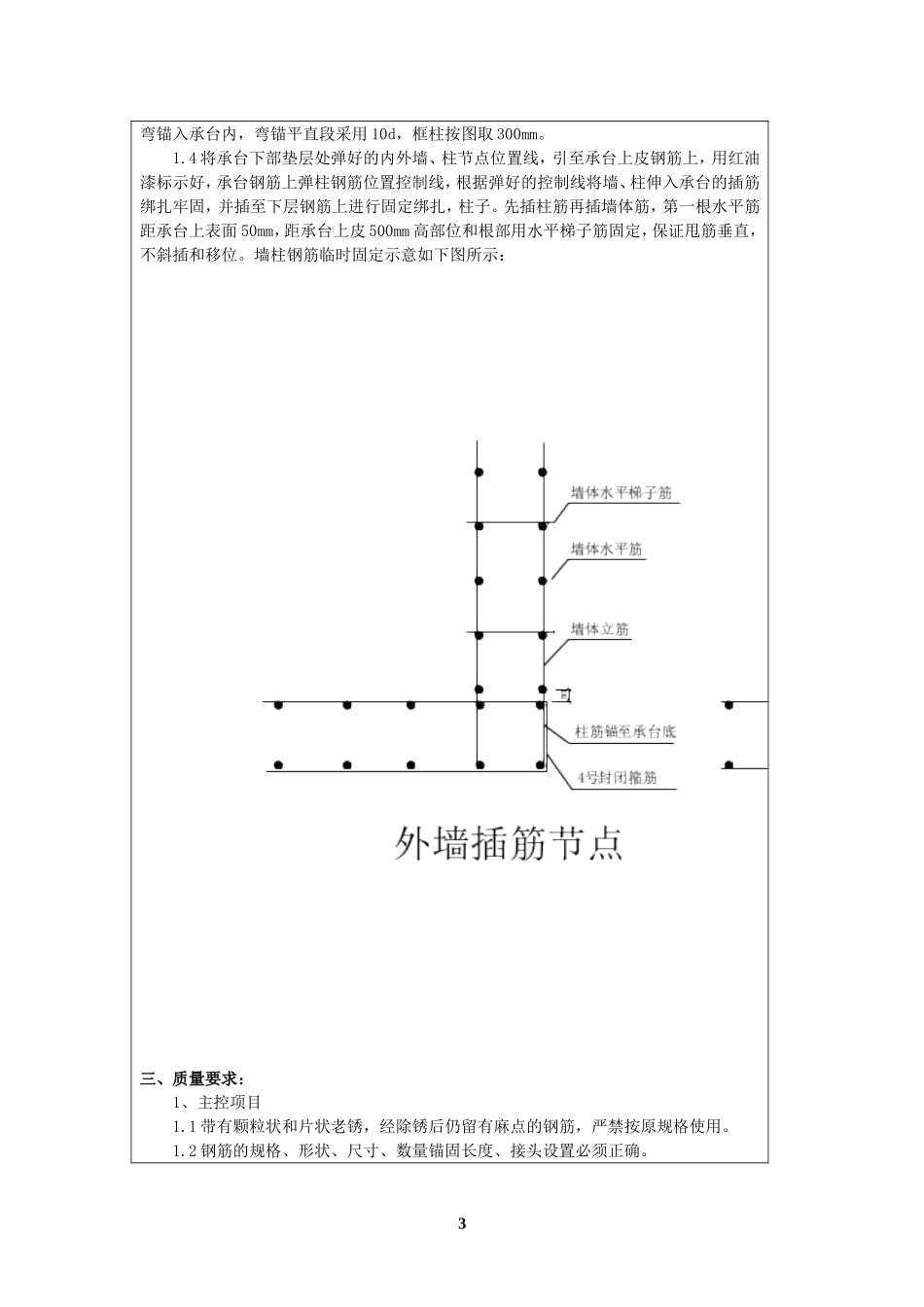

技术交底记录表C2-1编号工程名称泗县大路口乡大季村安置点一期工程交底日期年月日施工单位中煤三建分项工程名称交底提要基础钢筋绑扎工艺要求及质量安全事项交底内容：一、施工准备：1、材料准备1.1成型钢筋：必须核对设计图纸符合配料单的规格、尺寸、形状、数量，并对加工质量进行进场验收。1.3绑丝：采用22号（火烧丝），焊条HPB235用E43型焊条，HRB4002、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉用E50型焊条。1.450mm厚混凝土垫块，马凳。笔、尺子、钢筋马凳。3、作业条件：3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。3.2做好抄平放线工作，在槽边弹好水平标高点，最好用红油漆点做标志。二、施工工艺：1、承台、地梁钢筋施工工艺流程：弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上部钢筋→插入墙体、柱钢筋1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线。并用墨斗弹上墨线。1.2承台钢筋：1.2.1先铺承台下钢筋。所有交叉点都要绑扎牢固，保证钢筋不位移。下部钢筋绑扎时要全数绑扎，不得漏扣，基础承台钢筋的保护层为50mm。1.2.2承台底筋绑扎完后，放混凝土垫块，垫块厚度为50mm，间距400mm，梅花型放置。1.2.3绑扎完下铁和地梁钢筋后即安放撑筋，采用118@1500*1500钢筋做成，间距1000mm，也可采用Φ18-20废钢筋头做成，马凳间距1000mm，高度按图。1.2.4撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。1.3事先在绑扎完承台底板下部钢筋时定位绑扎框架柱及构造柱钢筋，构造柱钢筋2弯锚入承台内，弯锚平直段采用10d，框柱按图取300mm。1.4将承台下部垫层处弹好的内外墙、柱节点位置线，引至承台上皮钢筋上，用红油漆标示好，承台钢筋上弹柱钢筋位置控制线，根据弹好的控制线将墙、柱伸入承台的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎，柱子。先插柱筋再插墙体筋，第一根水平筋距承台上表面50mm，距承台上皮500mm高部位和根部用水平梯子筋固定，保证甩筋垂直，不斜插和移位。墙柱钢筋临时固定示意如下图所示：三、质量要求：1、主控项目1.1带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。1.2钢筋的规格、形状、尺寸、数量锚固长度、接头设置必须正确。32、一般项目2.1缺扣、松扣的数量不得超过绑扣数的10%，且不应集中。2.1弯钩的朝向正确。绑扎接头、搭接长度正确。2.2箍筋的间距数量应符合图纸要求，弯钩角度为135°，弯钩平直长度为10d或75mm最大值。12（120mm），416（160mm）。2.3严禁随意割断钢筋。2.4严禁吊重物放在绑好的板筋上。2.5钢筋绑扎允许偏差项目见下表。现浇混凝土梁、板钢筋绑扎允许偏差（mm）项目允许偏差检验方法绑扎钢筋网长.宽±10钢尺检查网眼尺寸±20钢尺量连续三档，取最大值绑扎钢筋骨架长±10钢尺检查宽.高±5钢尺检查受力钢筋间距±10钢尺量两端.中间各一点取最大值排距±5钢尺检查保护层厚度基础±5钢尺检查柱.梁±3钢尺检查板、墙、壳±3钢尺检查绑扎箍筋.横向钢筋间距±10钢筋弯起点位置±15预埋件中心线位置5钢尺检查水平高差＋3，0钢尺检查四、其他注意事项：1、安全文明施工：1.1现场作业人员必须戴好安全帽。51.2电焊工施工时，必须持证上岗。1.3钢筋材料吊运时注意周边安全，必须使用对讲机指挥，不得采用人吼方式！2、成品保护：2.1承台钢筋绑扎完毕后，严禁在上面蹬踩钢筋。应在上面铺设脚手板，在其上行走。2.2不允许在已绑好的钢筋上堆放材料机具，不准往钢筋绑扎区域乱扔垃圾，违者重罚。2.3施工完的剩余钢筋等材料及时清理，归类整齐堆放。交底人接受交底人本表由施工单位填写6
