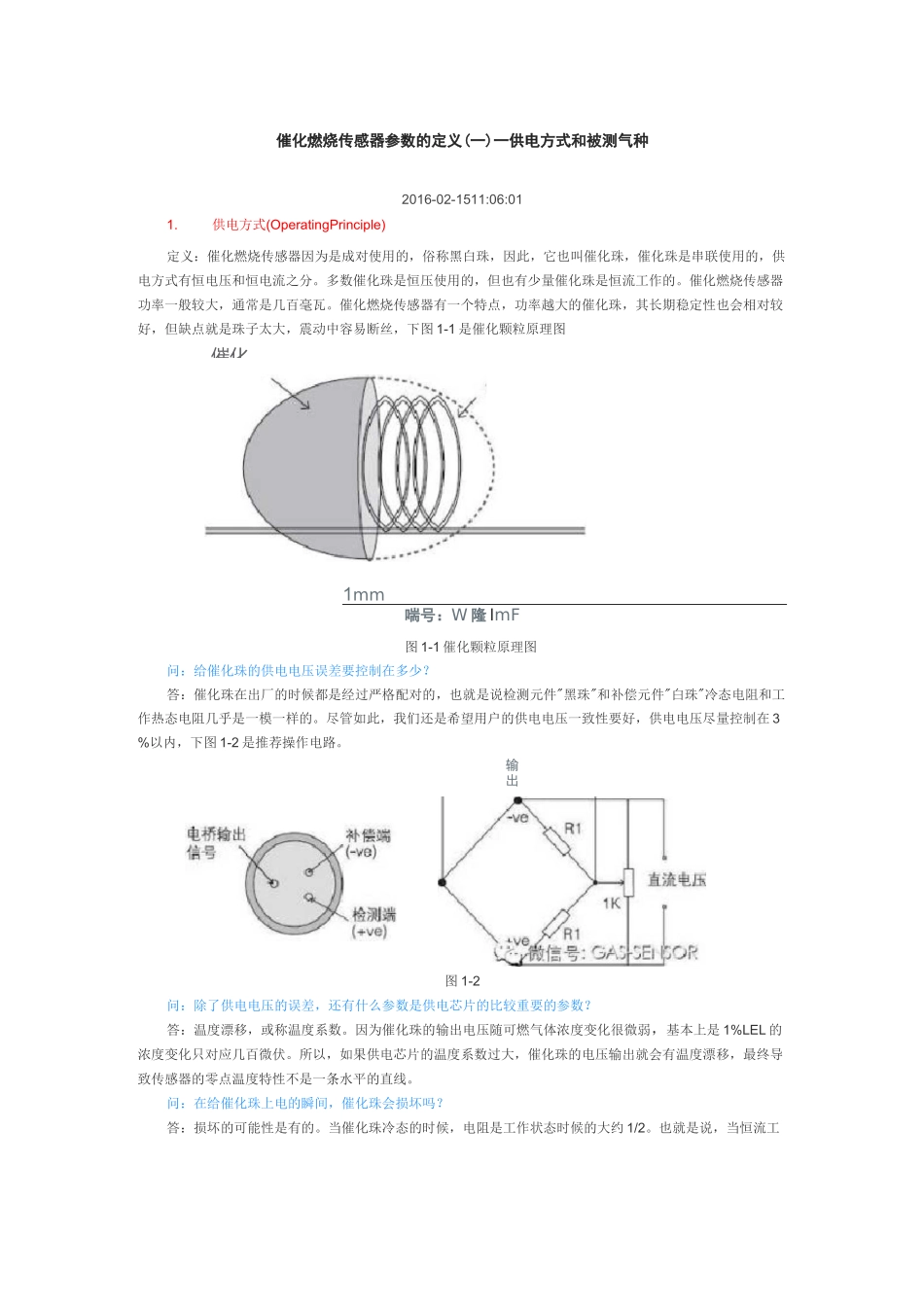

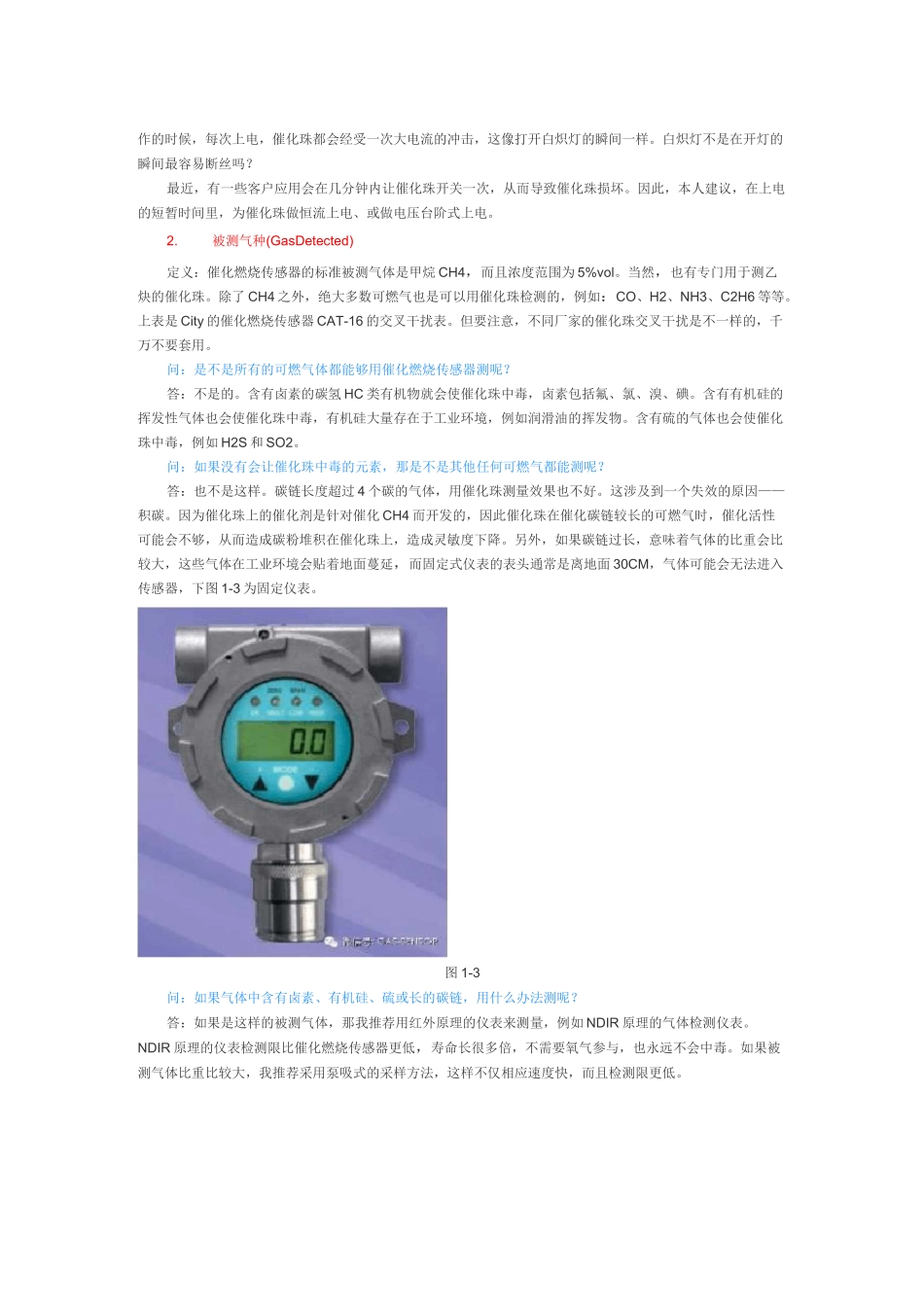

催化燃烧传感器参数的定义(一)一供电方式和被测气种2016-02-1511:06:011.供电方式(OperatingPrinciple)定义：催化燃烧传感器因为是成对使用的，俗称黑白珠，因此，它也叫催化珠，催化珠是串联使用的，供电方式有恒电压和恒电流之分。多数催化珠是恒压使用的，但也有少量催化珠是恒流工作的。催化燃烧传感器功率一般较大，通常是几百毫瓦。催化燃烧传感器有一个特点，功率越大的催化珠，其长期稳定性也会相对较好，但缺点就是珠子太大，震动中容易断丝，下图1-1是催化颗粒原理图1mm喘号：W隆ImF图1-1催化颗粒原理图问：给催化珠的供电电压误差要控制在多少？答：催化珠在出厂的时候都是经过严格配对的，也就是说检测元件"黑珠"和补偿元件"白珠"冷态电阻和工作热态电阻几乎是一模一样的。尽管如此，我们还是希望用户的供电电压一致性要好，供电电压尽量控制在3%以内，下图1-2是推荐操作电路。图1-2问：除了供电电压的误差，还有什么参数是供电芯片的比较重要的参数？答：温度漂移，或称温度系数。因为催化珠的输出电压随可燃气体浓度变化很微弱，基本上是1%LEL的浓度变化只对应几百微伏。所以，如果供电芯片的温度系数过大，催化珠的电压输出就会有温度漂移，最终导致传感器的零点温度特性不是一条水平的直线。问：在给催化珠上电的瞬间，催化珠会损坏吗？答：损坏的可能性是有的。当催化珠冷态的时候，电阻是工作状态时候的大约1/2。也就是说，当恒流工催化输出作的时候，每次上电，催化珠都会经受一次大电流的冲击，这像打开白炽灯的瞬间一样。白炽灯不是在开灯的瞬间最容易断丝吗？最近，有一些客户应用会在几分钟内让催化珠开关一次，从而导致催化珠损坏。因此，本人建议，在上电的短暂时间里，为催化珠做恒流上电、或做电压台阶式上电。2.被测气种(GasDetected)定义：催化燃烧传感器的标准被测气体是甲烷CH4，而且浓度范围为5%vol。当然，也有专门用于测乙炔的催化珠。除了CH4之外，绝大多数可燃气也是可以用催化珠检测的，例如：CO、H2、NH3、C2H6等等。上表是City的催化燃烧传感器CAT-16的交叉干扰表。但要注意，不同厂家的催化珠交叉干扰是不一样的，千万不要套用。问：是不是所有的可燃气体都能够用催化燃烧传感器测呢？答：不是的。含有卤素的碳氢HC类有机物就会使催化珠中毒，卤素包括氟、氯、溴、碘。含有有机硅的挥发性气体也会使催化珠中毒，有机硅大量存在于工业环境，例如润滑油的挥发物。含有硫的气体也会使催化珠中毒，例如H2S和SO2。问：如果没有会让催化珠中毒的元素，那是不是其他任何可燃气都能测呢？答：也不是这样。碳链长度超过4个碳的气体，用催化珠测量效果也不好。这涉及到一个失效的原因——积碳。因为催化珠上的催化剂是针对催化CH4而开发的，因此催化珠在催化碳链较长的可燃气时，催化活性可能会不够，从而造成碳粉堆积在催化珠上，造成灵敏度下降。另外，如果碳链过长，意味着气体的比重会比较大，这些气体在工业环境会贴着地面蔓延，而固定式仪表的表头通常是离地面30CM，气体可能会无法进入传感器，下图1-3为固定仪表。图1-3问：如果气体中含有卤素、有机硅、硫或长的碳链，用什么办法测呢？答：如果是这样的被测气体，那我推荐用红外原理的仪表来测量，例如NDIR原理的气体检测仪表。NDIR原理的仪表检测限比催化燃烧传感器更低，寿命长很多倍，不需要氧气参与，也永远不会中毒。如果被测气体比重比较大，我推荐采用泵吸式的采样方法，这样不仅相应速度快，而且检测限更低。催化燃烧传感器参数的定义(二)一测量范围和工作电压2016-02-1509:52:453.测量范围(MeasurementRange)定义:一般说来催化燃烧传感器的测量范围是100%LEL的甲烷CH4。当然，如果被测气体不是CH4,也有可能超过100%LEL或不到100%LEL。问：100%LEL是什么意思？答：LEL(LowExplosionLevel)是爆炸下限的意思，也就是说，当可燃气浓度在100%LEL以下的时候,气体即使用火点，也是不会爆炸的。如果浓度超过100%LEL，且有氧气和火花点燃，就会爆炸。甲烷的LEL是5%vol，即5%vol对应100%LEL。再举个换算的例子，50%LEL对应多少％vol呢？简单地算一下,是2.5%vol，即5%vol的一半。问：当用测CH4...
