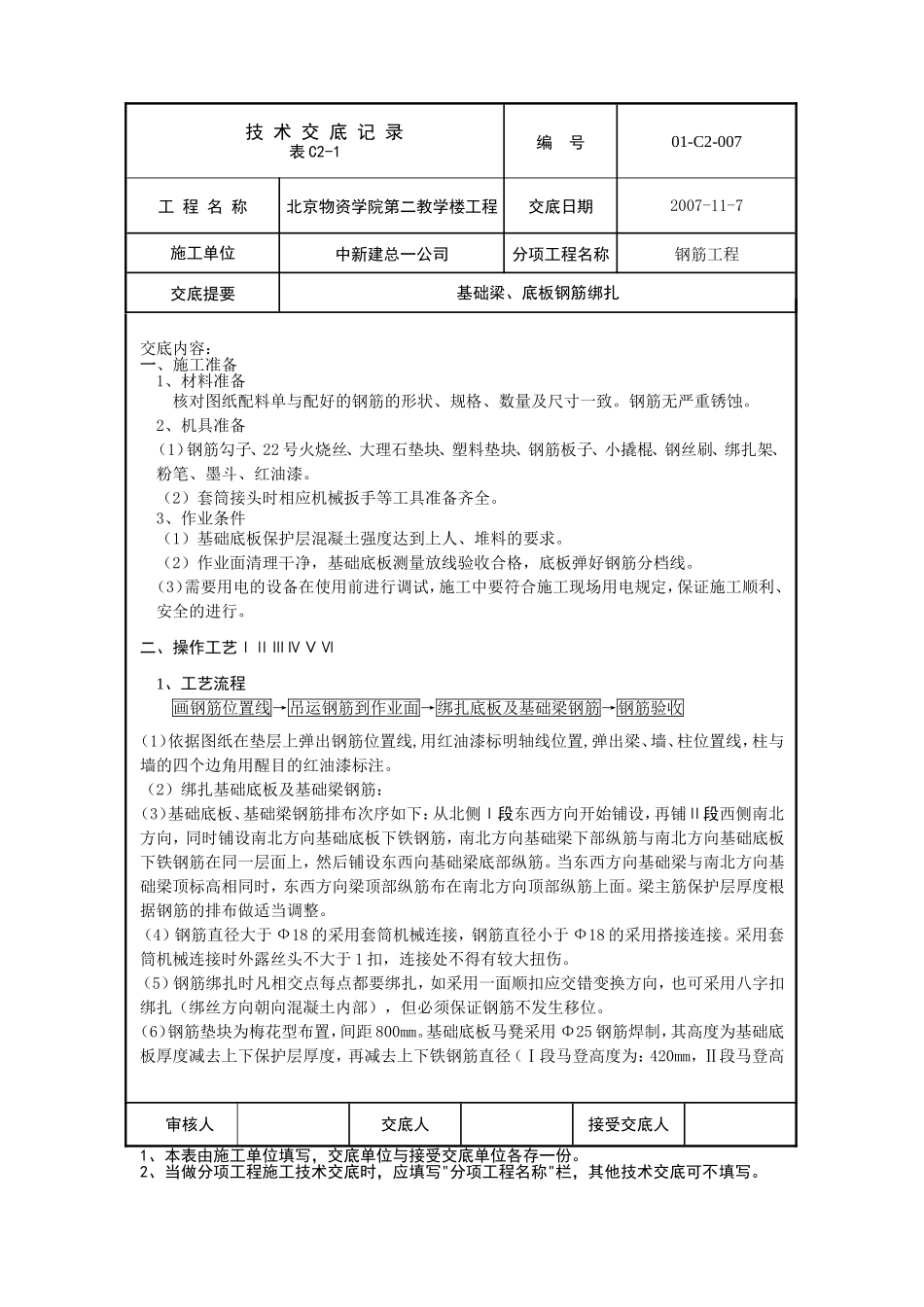

技术交底记录表C2-1编号01-C2-007工程名称北京物资学院第二教学楼工程交底日期2007-11-7施工单位中新建总一公司分项工程名称钢筋工程交底提要基础梁、底板钢筋绑扎交底内容：一、施工准备1、材料准备核对图纸配料单与配好的钢筋的形状、规格、数量及尺寸一致。钢筋无严重锈蚀。2、机具准备（1）钢筋勾子、22号火烧丝、大理石垫块、塑料垫块、钢筋板子、小撬棍、钢丝刷、绑扎架、粉笔、墨斗、红油漆。（2）套筒接头时相应机械扳手等工具准备齐全。3、作业条件（1）基础底板保护层混凝土强度达到上人、堆料的要求。（2）作业面清理干净，基础底板测量放线验收合格，底板弹好钢筋分档线。（3）需要用电的设备在使用前进行调试，施工中要符合施工现场用电规定，保证施工顺利、安全的进行。二、操作工艺ⅠⅡⅢⅣⅤⅥ1、工艺流程画钢筋位置线→吊运钢筋到作业面→绑扎底板及基础梁钢筋→钢筋验收（1）依据图纸在垫层上弹出钢筋位置线,用红油漆标明轴线位置,弹出梁、墙、柱位置线，柱与墙的四个边角用醒目的红油漆标注。（2）绑扎基础底板及基础梁钢筋：（3）基础底板、基础梁钢筋排布次序如下：从北侧Ⅰ段东西方向开始铺设，再铺Ⅱ段西侧南北方向，同时铺设南北方向基础底板下铁钢筋，南北方向基础梁下部纵筋与南北方向基础底板下铁钢筋在同一层面上，然后铺设东西向基础梁底部纵筋。当东西方向基础梁与南北方向基础梁顶标高相同时，东西方向梁顶部纵筋布在南北方向顶部纵筋上面。梁主筋保护层厚度根据钢筋的排布做适当调整。（4）钢筋直径大于Ф18的采用套筒机械连接，钢筋直径小于Ф18的采用搭接连接。采用套筒机械连接时外露丝头不大于1扣，连接处不得有较大扭伤。（5）钢筋绑扎时凡相交点每点都要绑扎，如采用一面顺扣应交错变换方向，也可采用八字扣绑扎（绑丝方向朝向混凝土内部），但必须保证钢筋不发生移位。（6）钢筋垫块为梅花型布置，间距800mm。基础底板马凳采用Φ25钢筋焊制，其高度为基础底板厚度减去上下保护层厚度，再减去上下铁钢筋直径（Ⅰ段马登高度为：420mm，Ⅱ段马登高审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技术交底记录表C2-1编号01-C2-007工程名称北京物资学院第二教学楼工程交底日期2007-11-7施工单位中新建总一公司分项工程名称钢筋工程交底提要基础梁、底板钢筋绑扎度为：370mm）。Ⅰ段马登示意图Ⅱ段马登示意图基础底板、梁钢筋混凝土保护层见下表：基础底板基础梁距主筋40mm距主筋40mm底板钢筋采用滚轧直螺纹连接，同一截面内钢筋连接百分率不超过50%。柱插筋在基础底板内箍筋不得少于3道。墙、柱插筋弯钩不得小于150mm。4.1.2.5基础梁根据已弹好钢筋位置线就地进行钢筋绑扎。基础梁箍筋起步筋距柱边50mm。4.1.2.6底板绑扎完下层钢筋后，摆放钢筋马凳，间距800mm，绑扎上层钢筋时次序及绑扎方法同底板下层钢筋。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技术交底记录表C2-1编号01-C2-007工程名称北京物资学院第二教学楼工程交底日期2007-11-7施工单位中新建总一公司分项工程名称钢筋工程交底提要基础梁、底板钢筋绑扎4.1.2.7人防部分底板设拉结筋，梅花型布置Ф8﹫450×450mm。拉结筋弯钩平直长度80mm。4.1.2.8根据弹好的墙、柱位置线将伸入基础底板及基础梁的插筋绑扎牢固，柱插筋在基础底板内箍筋不得少于3道，柱插筋甩出基础梁顶部分用定位框进行定位，保证钢筋不发生位移、歪斜。柱子钢筋定位框示意图墙体插筋上部甩出长度不应过长并采取临时绑扎一道水平筋固定措施，避免钢筋移位、变形、不垂直。4.1.3基础底板、基础梁钢筋进行现场见证取样后，用与底板、梁钢筋强度等级、直径相同的钢筋进行搭接双面焊，钢筋搭接长度：20搭接长度为1104mm、22搭接长度为1214.4mm、25搭接长度为1380mm、28搭接长度为1545.6mm。4.1.4钢筋锚固长度20：820mm、22：902mm、25：1025mm、28：1148mm。5、质量控制5.1钢筋位...
