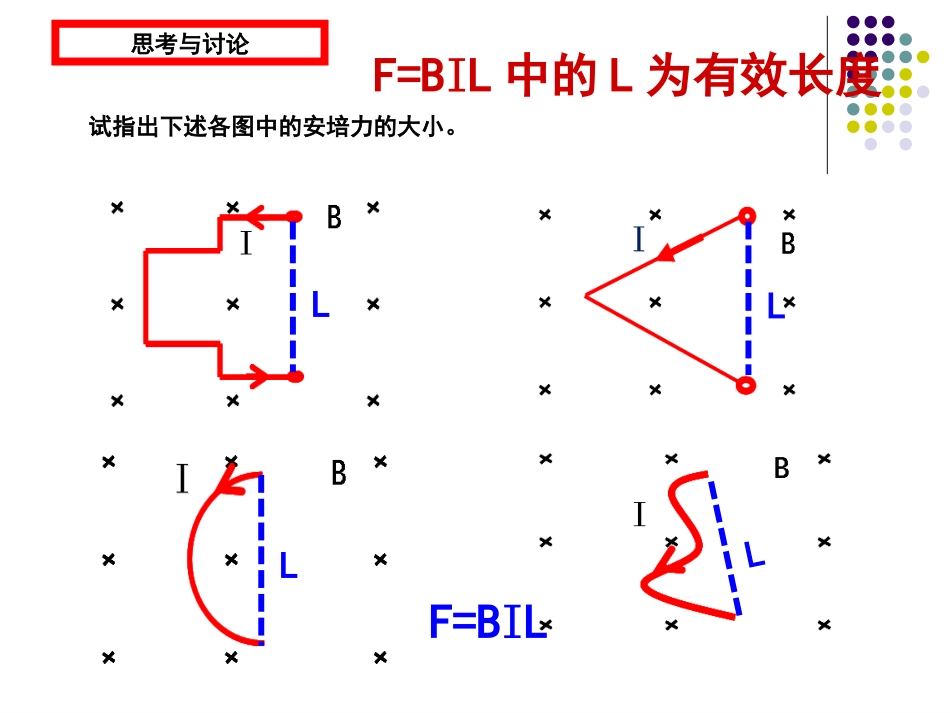

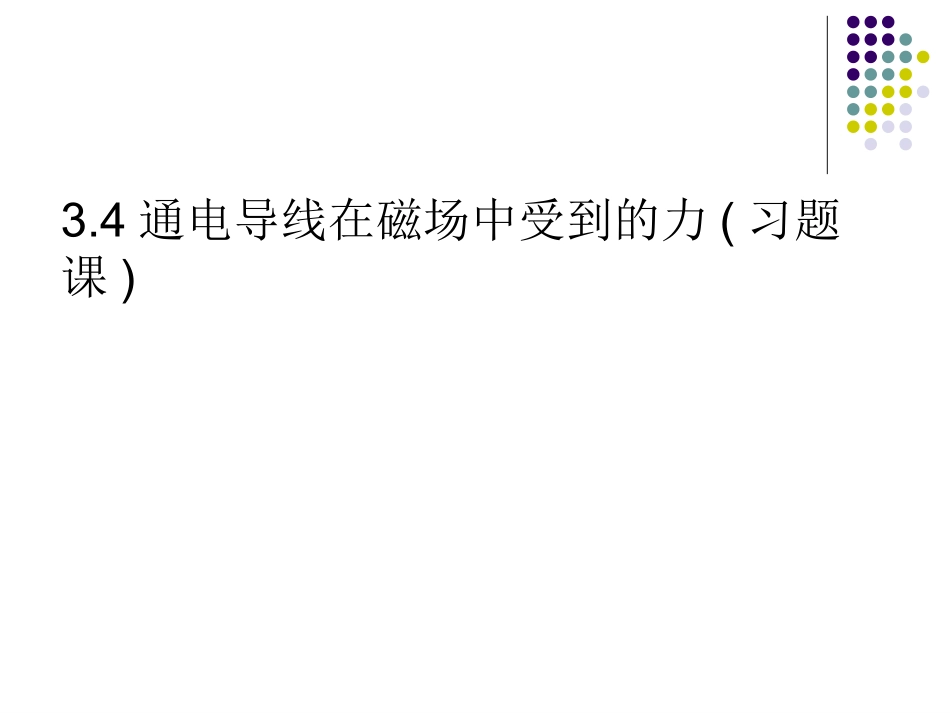

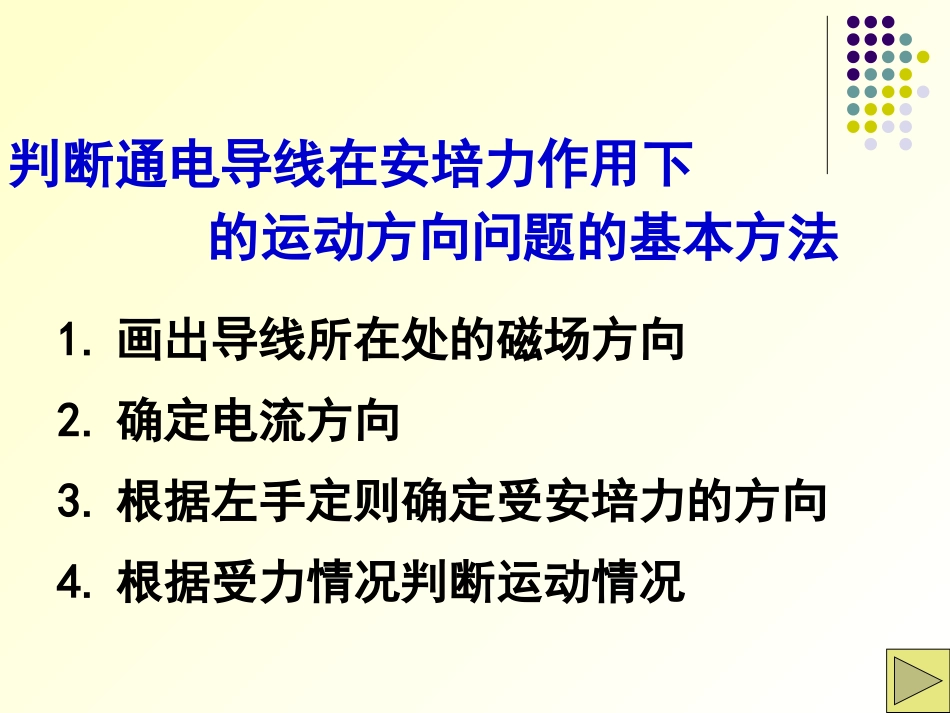

3.4通电导线在磁场中受到的力(习题课)LF=BILF=BIL中的L为有效长度LLL思考与讨论试指出下述各图中的安培力的大小。1.画出导线所在处的磁场方向2.确定电流方向3.根据左手定则确定受安培力的方向4.根据受力情况判断运动情况判断通电导线在安培力作用下的运动方向问题的基本方法例1如图3-20所示，两根互相绝缘、垂直放置的直导线ab和cd，分别通有方向如图的电流，若通电导线ab固定不不动，导线cd能自由运动，则它的运动情况是().A．顺时针转动，同时靠近导线abB．顺时针转动，同时远离导线abC．逆时针转动，同时靠近导线abD．逆时针转动，同时远离导线ab固定FF˙××××××˙˙˙˙˙自由同向相吸例1如图3-20所示，两根互相绝缘、垂直放置的直导线ab和cd，分别通有方向如图的电流，若通电导线ab固定不不动，导线cd能自由运动，则它的运动情况是().A．顺时针转动，同时靠近导线abB．顺时针转动，同时远离导线abC．逆时针转动，同时靠近导线abD．逆时针转动，同时远离导线abC结论法：两平行直线电流在相互作用过程中，无转动趋势，同向电流互相吸引，反向电流互相排斥；两不平行的直线电流相互作用时，有转动到平行且电流方向相同的趋势。FF同向相吸异向相斥结论法：两平行直线电流在相互作用过程中，无转动趋势，同向电流互相吸引，反向电流互相排斥；两不平行的直线电流相互作用时，有转动到平行且电流方向相同的趋势。课本P94+-电流微元法BF方向•F方向×BBF例2如图所示，有一通电直导线放在蹄形电磁铁的正上方，导线可以自由移动，当电磁铁线圈与直导线中通以图示的电流是时，有关直导线运动情况的说法中正确的是（从上往下看）（）A、顺时针方向转动，同时下降B、顺时针方向转动，同时上升C、逆时针方向转动，同时下降D、逆时针方向转动，同时上升NS特殊位置法分析运动CSN等效法分析运动NS例3如图所示，在条形磁铁S极附近悬挂一个线圈，线圈与水平磁铁位于同一平面内，当线圈中电流沿图示方向流动时，将会出现()A．线圈向磁铁平移B．线圈远离磁铁平移C．从上往下看，线圈顺时针转动，同时靠近磁铁D．从上往下看，线圈逆时针转动，同时靠近磁铁电流微元法特殊位置法FFFF•I方向×I方向D等效法分析运动NS例4、如图两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，两导线环将：()A、吸引．B、排斥．C、保持静止．D、边吸引边转动．结论法：同向电流互相吸引ANNSS例5、如图所示，一条劲度系数较小的金属弹簧处于自由状态，当弹簧通以电流时，弹簧将（）Ａ.纵向收缩，径向膨胀；Ｂ.纵向伸长，径向收缩；Ｃ.纵向收缩，径向伸长；Ｄ.纵向伸长，径向膨胀。A螺线管通电后，在轴向上有收缩趋势；在径向上有扩张趋势．（4）推论分析法反馈练习1．如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则（）A、磁铁对桌面压力减小，不受桌面的摩擦力作用B、磁铁对桌面压力减小，受到桌面的摩擦力作用C、磁铁对桌面压力增大，不受桌面的摩擦力作用D、磁铁对桌面压力增大，受到桌面的摩擦力作用FF′BANSF（1）绳子拉力_______(变大,变小,不变)（2）桌面对磁铁的支持力_______（3）桌面对磁铁的摩擦力________(有,无).变大变小无NSF桌面对磁铁的摩擦力_______(有,无)方向_______.有水平向右F′fA3、如图所示，通电直导线A与圆形通电导线环B固定放置在同一水平面上,通有如图所示的电流时,通电直导线受到水平向的安培力作用.当A、B中电流大小保持不变,但同时改变方向时,通电直导线A所受的安培力方向水平向.AIBI右右图3-234.一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个圆线圈的圆心重合，当两线圈都通有如图3-23所示方向的电流时，则从左向右看，线圈L1将()A．不动B．顺时针转动C．逆时针转动D．向纸外平动×BFFC5、如图所示，MN是一条水平放置的固定长直导线,导线中通有大小不一为I1,方向如图所示的电流.P是一个通有电流I2的,与MN共面的金属圆环,圆环P在磁场作用下将()MI1PA.沿纸面向上运动B.沿纸面向下运动C.上半部垂直纸面向外,下半部垂直纸面向里转动D.上半部垂直纸...
