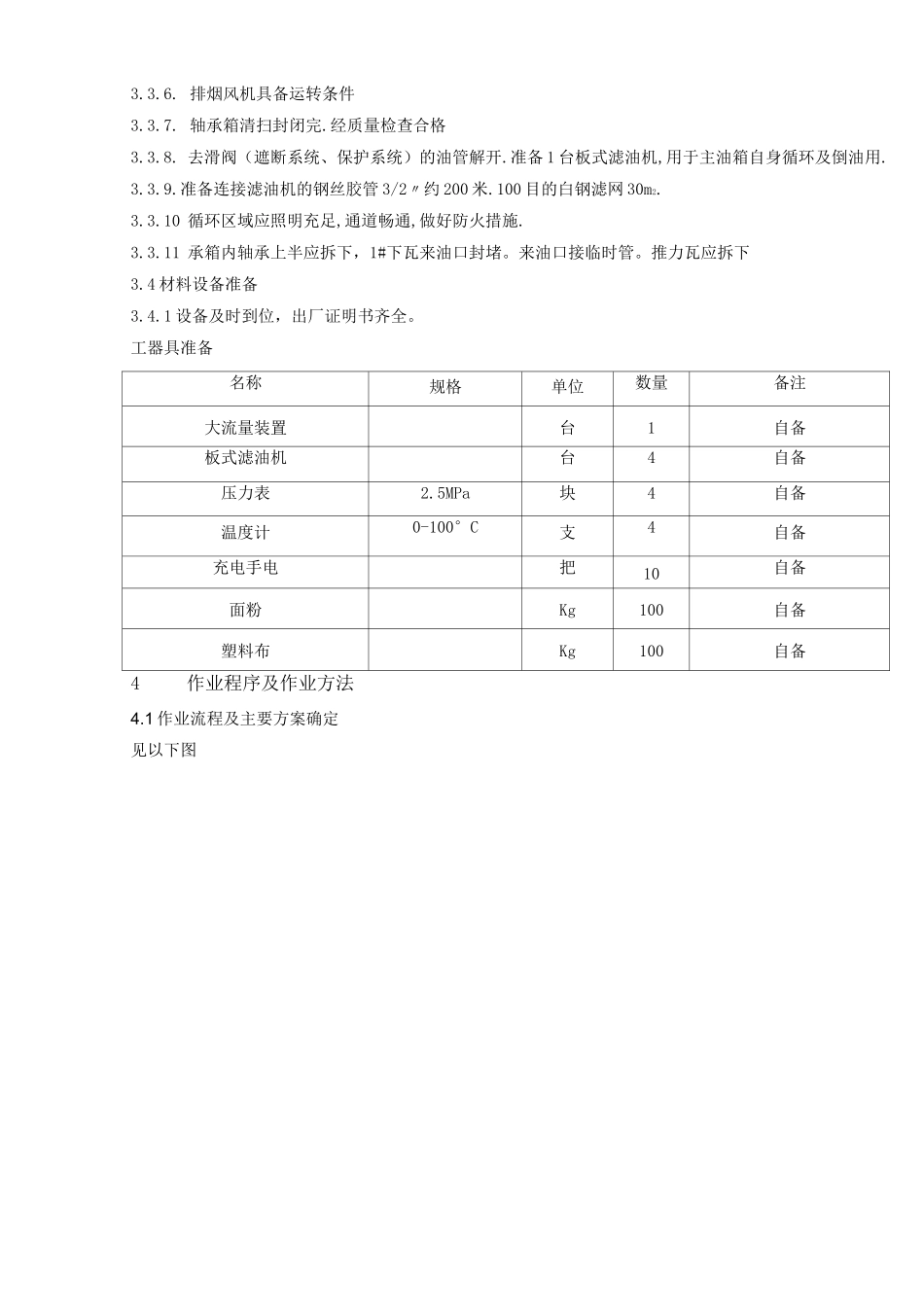

汽轮机润滑油、密封油系统油循环方案1.工程概况及工程量1.1.工程概况油系统是一种带有大量管道和润滑油的复杂的系统,即使是小的有害颗粒宜可能使大尺寸的轴承损坏，从而导致代价高昂的停机和检修。油系统冲洗的主要任务是要去除可能对汽轮发电机任何有关部件发生损伤或者造成故障的任何颗粒。油系统冲洗的任务是减少冲洗前不能用机械方法或让其自然地去除的各种污染物.汽轮机油的系统冲洗可大致分为：油净化管道冲洗及补充油系统、大机润滑油系统、密封油系统、顶轴油系统的正式管道及相应的设备冲洗。本次冲洗经过润滑油冷油器，以便充分的利用大流量装置将冷油器死角冲洗干净。密封油集装装置的设备和管道、信号管经过清扫和验收，不参加大流量的冲洗。2.作业进度安排具体循环时间根据设备管道安装情况而定。3.作业准备工作及条件3.1.作业人员配备及资格要求：3.1.1.作业人员配备方案序号人员类别单位数量备注1管理人22钳工人63焊工人6持证上岗3.1.2.作业人员质量要求施工人员应熟悉油系统，清楚大流量及滤油机的使用方法，了解冲洗过程，能够正确对循环中的油管道维护、敲打、升温。具有高度的责任心。3.2.工器具配备方案3.2.1.压力表等测量工具应经校测合格前方可使用。3.2.2.10T桁车具备配合使用条件3.2.3.大流量设备完好并已经就位，经接线调试后具备运行条件，加热及各压力仪表装置指示正常3.2.4.所有滤网应清洁无破损。3.3.作业技术准备3.3.1.参加油冲洗的各个系统均已按照图纸安装完毕，并经验收签证。与大流量连接的临时管已安装完.在向油系统充油之前,应擦净和检查所有浸油的外表.查明各临时冲洗接口是否正确.3.3.2.仔细检查油箱,足量润滑油经检验合格后注入主油箱,新透平油应具有全指标化验报告。3.3.3.压力表、温度计、油位指示器及热工仪表能投入使用所有热工测点均未呈敞口状态3.3.4.事故放油管道安装完，两门之间加装临时管，作为大流量进口接点3.3.5.将贮油箱清扫干净,倒油时用。3.3.6.排烟风机具备运转条件3.3.7.轴承箱清扫封闭完.经质量检查合格3.3.8.去滑阀（遮断系统、保护系统）的油管解开.准备1台板式滤油机,用于主油箱自身循环及倒油用.3.3.9.准备连接滤油机的钢丝胶管3/2〃约200米.100目的白钢滤网30m2.3.3.10循环区域应照明充足,通道畅通,做好防火措施.3.3.11承箱内轴承上半应拆下，1#下瓦来油口封堵。来油口接临时管。推力瓦应拆下3.4材料设备准备3.4.1设备及时到位，出厂证明书齐全。工器具准备名称规格单位数量备注大流量装置台1自备板式滤油机台4自备压力表2.5MPa块4自备温度计0-100°C支4自备充电手电把10自备面粉Kg100自备塑料布Kg100自备4作业程序及作业方法4.1作业流程及主要方案确定见以下图油质检油循环冲洗①第一阶段不带—冷油器管道冲洗；②第二阶段带冷一油器进轴承箱冲洗。V■V临时系统恢复为正式系统循环和油质检验密封油系统循环-4>设备调试运行①大流量装置泵试^运；②油箱电加热器调试；③贮油箱、油净化装置及管道冲洗。油循环结束~4.2作业方法本次油循环方案是按照各个系统分步循环而制定的，分为六个系统。1〕油净化管道循环2〕主机油循环3〕顶轴油系统循环4〕密封油循环5〕小机油管道循环第一：油净化管道循环油净化管道循环分三个阶段:1〕第一阶段：转大小机润滑油泵油净化冲洗管道2〕第二阶段：油箱清理3〕第三阶段：大、小机自身循环第二：主机油循环主机油循环分四个阶段：1）第一阶段：短路冷油器进轴承箱管道冲洗〔见主机油循环图〕2）第二阶段：恢复冷油器管道进轴承箱冲洗〔见主机油循环图〕3）第三阶段：撤除大流量，泵冲洗4）第四阶段：全系统冲洗第三：顶轴油系统循环顶轴油系统循环分为两个阶段：1）第一阶段：不进轴承箱（在主机/小机油循环中）2）第二阶段：通过轴承箱循环（在主机/小机油循环中）第四：密封油循环密封油循环分两个阶段：1）第一阶段：集装外部管道循环2）第二阶段：集装内部管道冲洗循环3）第三阶段：管道恢复正式管道冲洗循环第五：小机油循环小机油循环分三个阶段：1〕第一阶段：埋地管道冲洗2〕第二阶段：系统管道冲洗3〕第三阶段：采用板式滤油机自身循环滤油4.2.1施工准备1〕施工用消耗性材...
