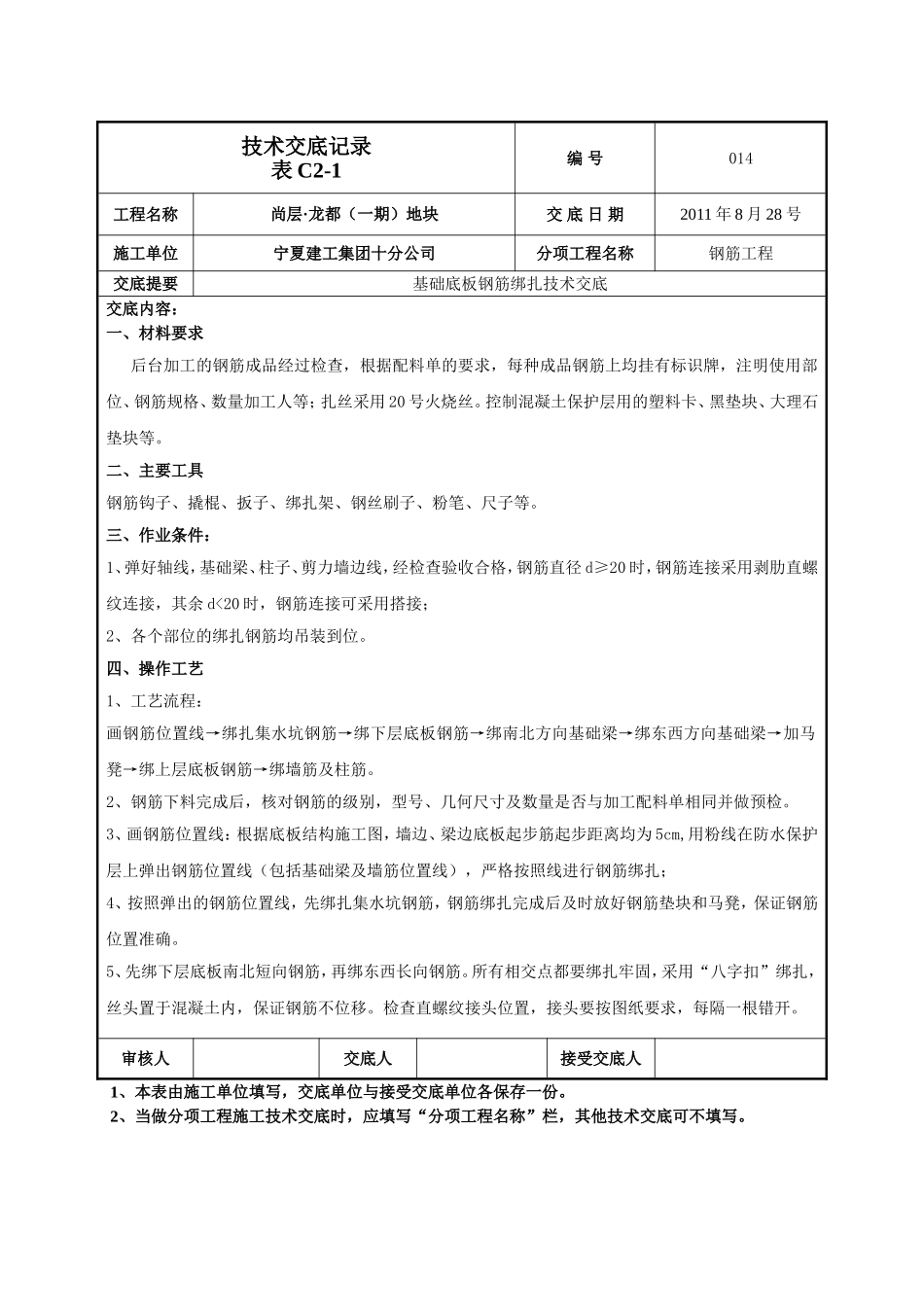

技术交底记录表C2-1编号014工程名称尚层·龙都（一期）地块交底日期2011年8月28号施工单位宁夏建工集团十分公司分项工程名称钢筋工程交底提要基础底板钢筋绑扎技术交底交底内容：一、材料要求后台加工的钢筋成品经过检查，根据配料单的要求，每种成品钢筋上均挂有标识牌，注明使用部位、钢筋规格、数量加工人等；扎丝采用20号火烧丝。控制混凝土保护层用的塑料卡、黑垫块、大理石垫块等。二、主要工具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。三、作业条件：1、弹好轴线，基础梁、柱子、剪力墙边线，经检查验收合格，钢筋直径d≥20时，钢筋连接采用剥肋直螺纹连接，其余d<20时，钢筋连接可采用搭接；2、各个部位的绑扎钢筋均吊装到位。四、操作工艺1、工艺流程：画钢筋位置线→绑扎集水坑钢筋→绑下层底板钢筋→绑南北方向基础梁→绑东西方向基础梁→加马凳→绑上层底板钢筋→绑墙筋及柱筋。2、钢筋下料完成后，核对钢筋的级别，型号、几何尺寸及数量是否与加工配料单相同并做预检。3、画钢筋位置线：根据底板结构施工图，墙边、梁边底板起步筋起步距离均为5cm,用粉线在防水保护层上弹出钢筋位置线（包括基础梁及墙筋位置线），严格按照线进行钢筋绑扎；4、按照弹出的钢筋位置线，先绑扎集水坑钢筋，钢筋绑扎完成后及时放好钢筋垫块和马凳，保证钢筋位置准确。5、先绑下层底板南北短向钢筋，再绑东西长向钢筋。所有相交点都要绑扎牢固，采用“八字扣”绑扎，丝头置于混凝土内，保证钢筋不位移。检查直螺纹接头位置，接头要按图纸要求，每隔一根错开。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号014工程名称尚层·龙都（一期）地块交底日期2011年8月28号施工单位宁夏建工集团十分公司分项工程名称钢筋工程交底提要基础底板钢筋绑扎技术交底交底内容：6、绑扎地梁钢筋：绑扎钢筋时先绑扎南北向地梁，再绑扎东西向地梁；地梁绑扎前先用短钢管搭设绑扎平台，钢筋绑扎完成后，用Φ25钢筋做斜撑，固定地梁；7、摆放底板钢筋保护层：保护层用垫块采用大理石垫块，垫块间距为800mm梅花状布置；底板保护层厚度40mm。8、绑完底板下层钢筋和暗梁钢筋后，摆放上层钢筋支架，底板钢筋绑扎时用南北向的通长马凳，马凳高度=（底板厚度-底板钢筋上下保护层厚度-上下层钢筋直径之和），间距为1m。底板侧面钢筋通过塑料卡环控制钢筋侧面保护层。9、钢筋接头：基础梁及底板钢筋直径≥20mm采用滚轧直螺纹接头，底板钢筋直径＜20mm的接头采用搭接接头，接头隔根错开（错开百分率50％），两组接头错开35d且不少于500mm。10、将底板下部弹好的内外墙、柱子节点位置线，引至底板上皮钢筋，拉控制线，并在钢筋上弹控制线。根据弹好的控制线将墙、柱伸入底板的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎。墙筋甩出长度按规范要求搭接长度≥45d（Φ12为540mm，Φ14为630mm，Φ16为720mm）且两接头间必须错开≥500mm。墙筋插入基础底板内长度≥37d，集水坑位置有地梁的，墙体插筋底部落在地梁上够一锚固长度，没有地梁的插筋落审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号014工程名称交底日期施工单位分项工程名称钢筋工程交底提要基础底板钢筋绑扎技术交底交底内容：在集水坑侧壁底部钢筋上；底板墙体插筋在离底板上皮50mm高部位和根部用水平梯子筋固定，保证甩筋垂直，不歪斜和移位；暗柱筋甩出长度不得小于Hn/3=1400mm（Hn=4200为地下二层净高）即不小于1.3m,且两接头间必须错开不小于35d（Φ18为630mm，Φ20为700mm，Φ25为875mm，Φ28为980mm）。柱筋伸入反梁及底板内长度不得小于37d（Φ18为666mm，Φ20为740mm，Φ25为925mm，Φ28为1036mm）。五、施工中注意的质量问题1、起步筋位置不准确预防纠正措施：墙体竖向起步筋的位置严格控制距离暗柱主筋50mm；墙体水平起步筋的位置严格控制距结...
