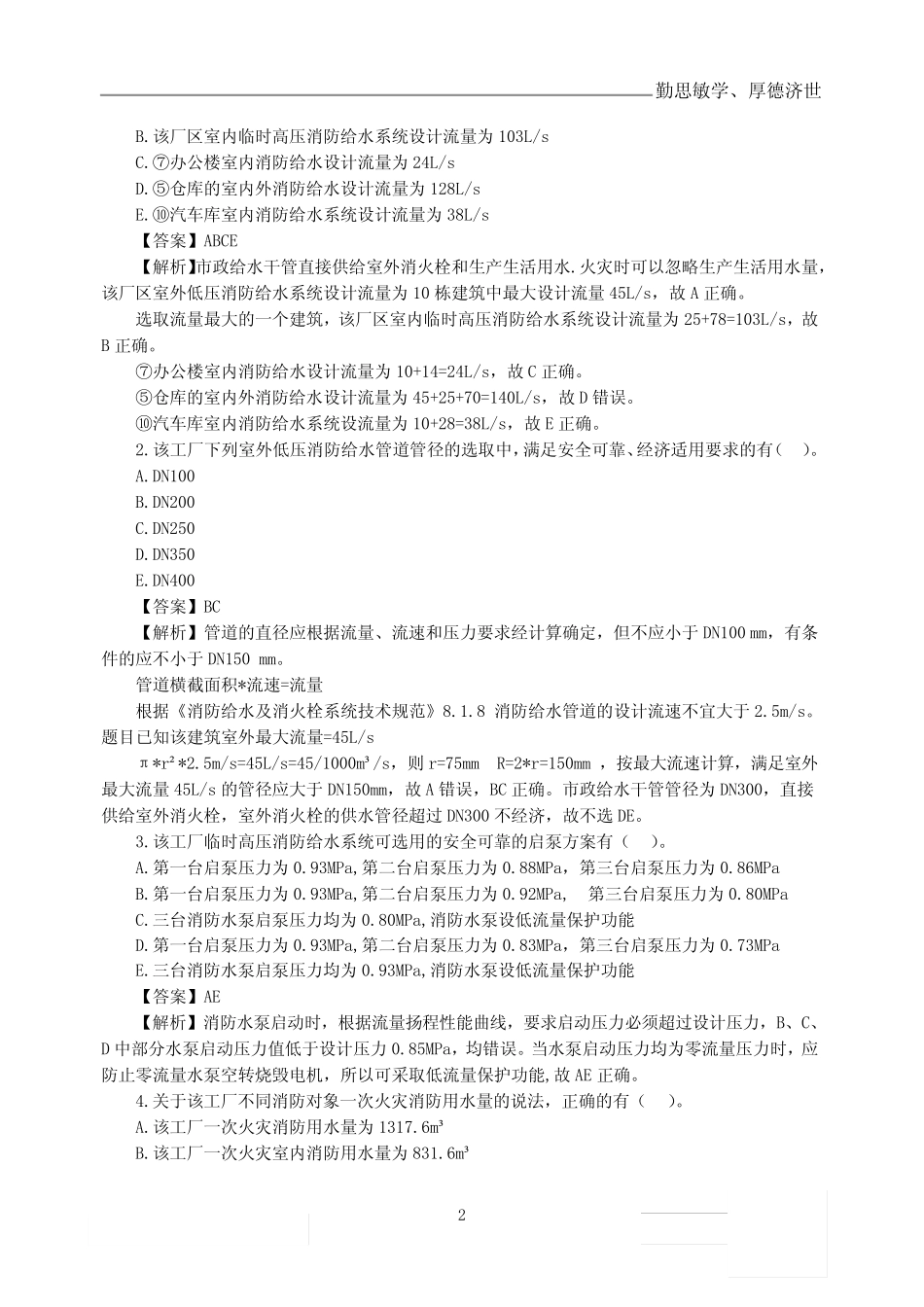

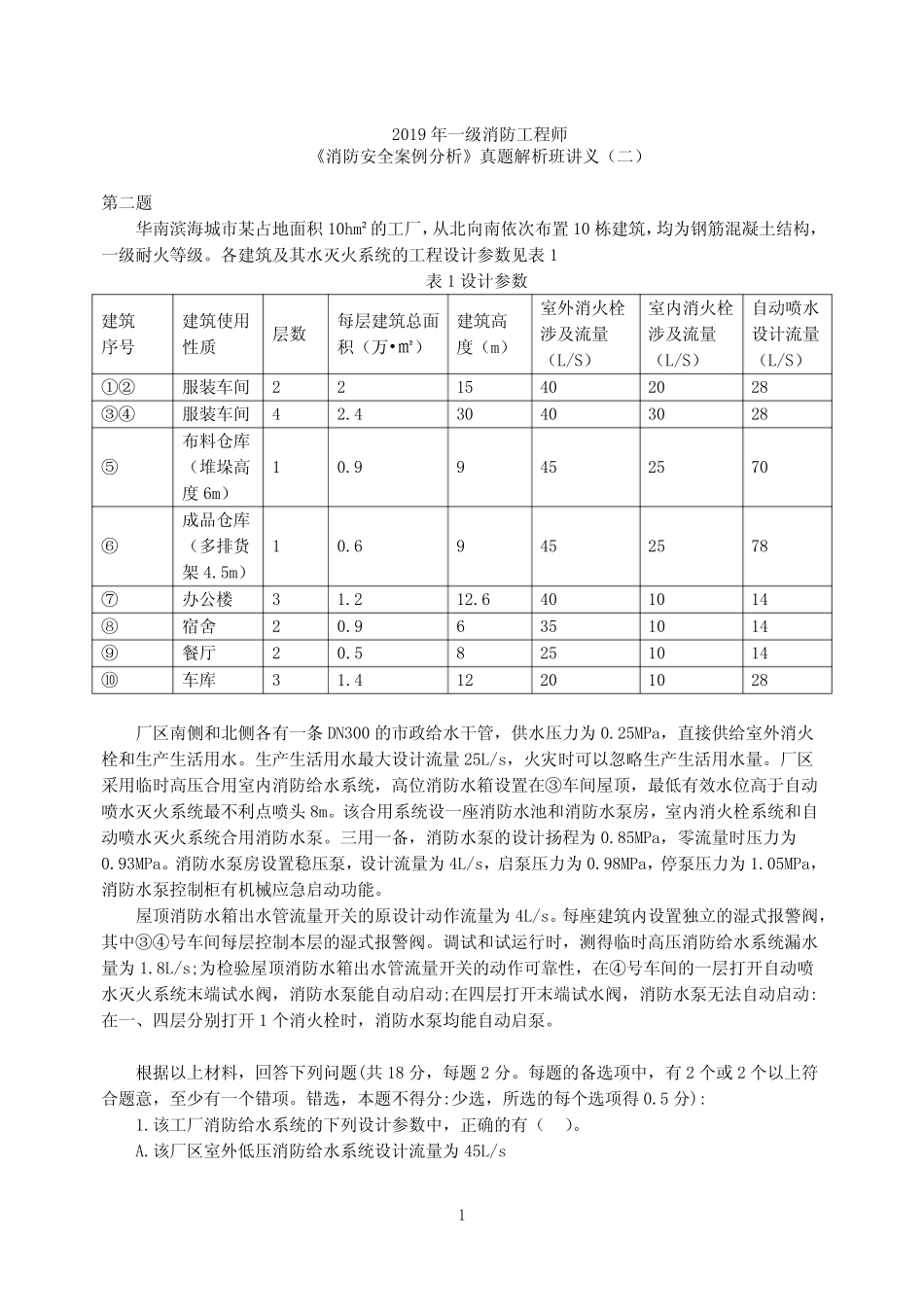

1第二题华南滨海城市某占地面积10hm²的工厂，从北向南依次布置10栋建筑，均为钢筋混凝土结构，一级耐火等级。各建筑及其水灭火系统的工程设计参数见表1表1设计参数建筑序号建筑使用性质层数每层建筑总面积（万•㎡）建筑高度（m）室外消火栓涉及流量（L/S）室内消火栓涉及流量（L/S）自动喷水设计流量（L/S）①②服装车间2215402028③④服装车间42.430403028⑤布料仓库（堆垛高度6m）10.99452570⑥成品仓库（多排货架4.5m）10.69452578⑦办公楼31.212.6401014⑧宿舍20.96351014⑨餐厅20.58251014⑩车库31.412201028厂区南侧和北侧各有一条DN300的市政给水干管，供水压力为0.25MPa，直接供给室外消火栓和生产生活用水。生产生活用水最大设计流量25L/s，火灾时可以忽略生产生活用水量。厂区采用临时高压合用室内消防给水系统，高位消防水箱设置在③车间屋顶，最低有效水位高于自动喷水灭火系统最不利点喷头8m。该合用系统设一座消防水池和消防水泵房，室内消火栓系统和自动喷水灭火系统合用消防水泵。三用一备，消防水泵的设计扬程为0.85MPa，零流量时压力为0.93MPa。消防水泵房设置稳压泵，设计流量为4L/s，启泵压力为0.98MPa，停泵压力为1.05MPa，消防水泵控制柜有机械应急启动功能。屋顶消防水箱出水管流量开关的原设计动作流量为4L/s。每座建筑内设置独立的湿式报警阀，其中③④号车间每层控制本层的湿式报警阀。调试和试运行时，测得临时高压消防给水系统漏水量为1.8L/s;为检验屋顶消防水箱出水管流量开关的动作可靠性，在④号车间的一层打开自动喷水灭火系统末端试水阀，消防水泵能自动启动;在四层打开末端试水阀，消防水泵无法自动启动:在一、四层分别打开1个消火栓时，消防水泵均能自动启泵。根据以上材料，回答下列问题(共18分，每题2分。每题的备选项中，有2个或2个以上符合题意，至少有一个错项。错选，本题不得分:少选，所选的每个选项得0.5分):1.该工厂消防给水系统的下列设计参数中，正确的有（）。A.该厂区室外低压消防给水系统设计流量为45L/s2019年一级消防工程师《消防安全案例分析》真题解析班讲义（二）2选取流量最大的一个建筑，该厂区室内临时高压消防给水系统设计流量为25+78=103L/s，故B正确。⑦办公楼室内消防给水设计流量为10+14=24L/s，故C正确。⑤仓库的室内外消防给水设计流量为45+25+70=140L/s，故D错误。⑩汽车库室内消防给水系统设流量为10+28=38L/s，故E正确。2.该工厂下列室外低压消防给水管道管径的选取中，满足安全可靠、经济适用要求的有（）。A.DN100B.DN200C.DN250D.DN350E.DN400【答案】BC【解析】管道的直径应根据流量、流速和压力要求经计算确定，但不应小于DN100mm，有条件的应不小于DN150mm。管道横截面积*流速=流量根据《消防给水及消火栓系统技术规范》8.1.8消防给水管道的设计流速不宜大于2.5m/s。题目已知该建筑室外最大流量=45L/sπ*r²*2.5m/s=45L/s=45/1000m³/s，则r=75mmR=2*r=150mm，按最大流速计算，满足室外最大流量45L/s的管径应大于DN150mm，故A错误，BC正确。市政给水干管管径为DN300，直接供给室外消火栓，室外消火栓的供水管径超过DN300不经济，故不选DE。3.该工厂临时高压消防给水系统可选用的安全可靠的启泵方案有（）。A.第一台启泵压力为0.93MPa,第二台启泵压力为0.88MPa，第三台启泵压力为0.86MPaB.第一台启泵压力为0.93MPa,第二台启泵压力为0.92MPa,第三台启泵压力为0.80MPaC.三台消防水泵启泵压力均为0.80MPa,消防水泵设低流量保护功能D.第一台启泵压力为0.93MPa,第二台启泵压力为0.83MPa，第三台启泵压力为0.73MPaE.三台消防水泵启泵压力均为0.93MPa,消防水泵设低流量保护功能【答案】AE【解析】消防水泵启动时，根据流量扬程性能曲线，要求启动压力必须超过设计压力，B、C、D中部分水泵启动压力值低于设计压力0.85MPa，均错误。当水泵启动压力均为零流量压力时，应防止零流量水泵空转烧毁电机，所以可采取低流量保护功能,故AE正确。4.关于该工厂不同消防对象一次火灾消防用水量的说法，正确的有（）。A.该工厂一次火灾消防用水量为1317.6m³B.该工厂一次火灾室内消防用水量为831.6m³B.该厂区室内临时高压消...
