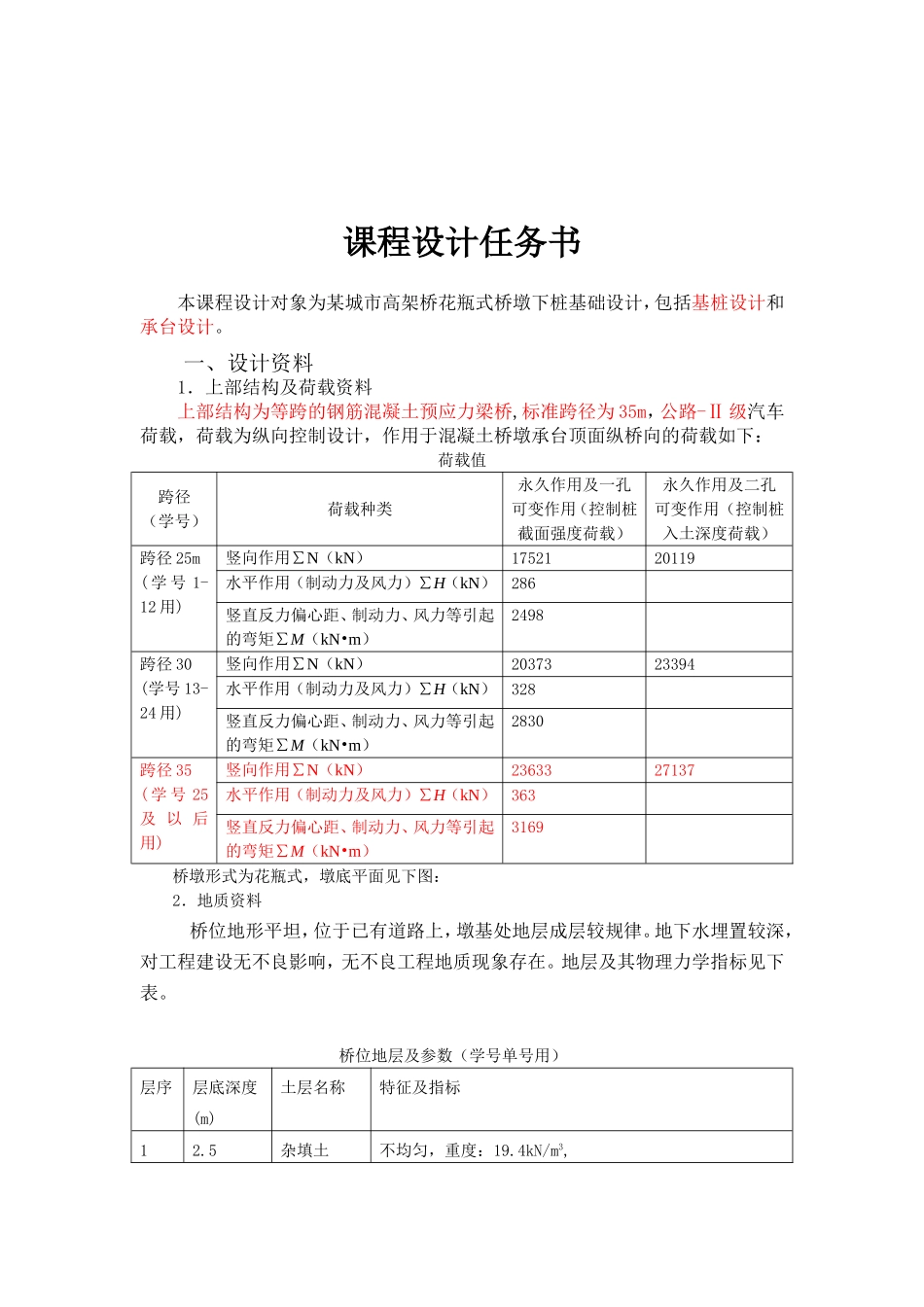

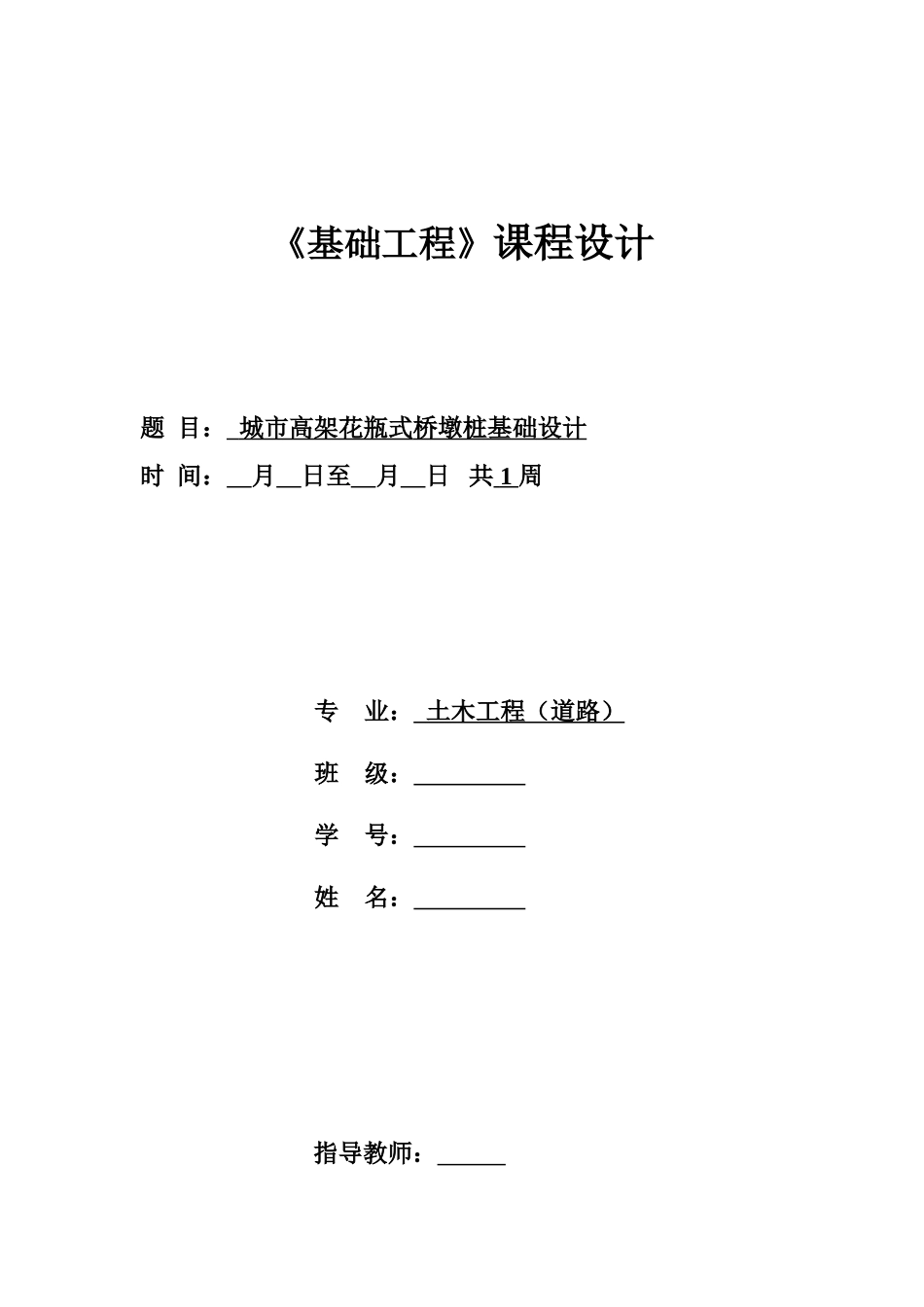

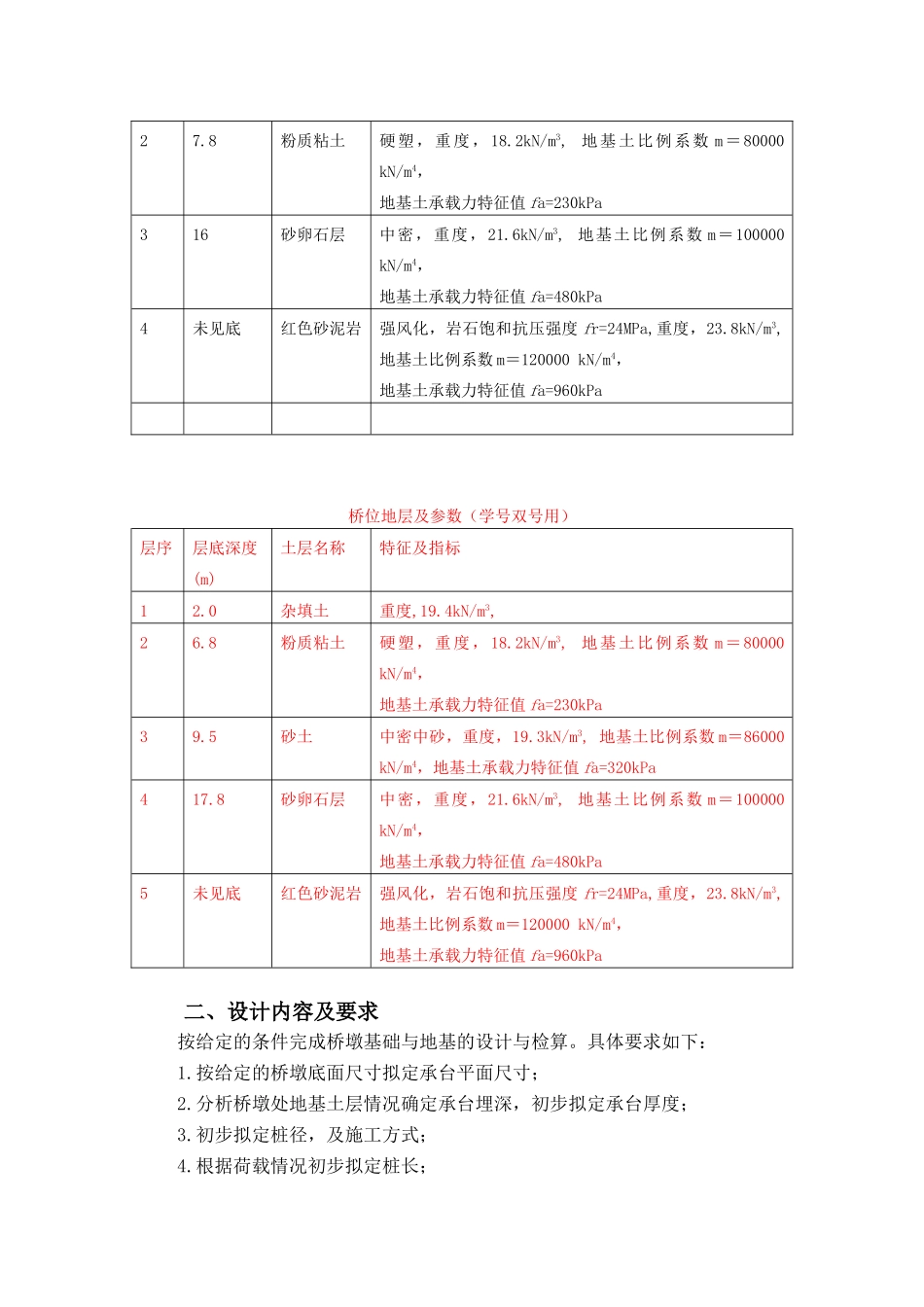

《基础工程》课程设计题目：城市高架花瓶式桥墩桩基础设计时间：月日至月日共1周专业：土木工程（道路）班级：学号：姓名：指导教师：课程设计任务书本课程设计对象为某城市高架桥花瓶式桥墩下桩基础设计，包括基桩设计和承台设计。一、设计资料1．上部结构及荷载资料上部结构为等跨的钢筋混凝土预应力梁桥,标准跨径为35m，公路-Ⅱ级汽车荷载，荷载为纵向控制设计，作用于混凝土桥墩承台顶面纵桥向的荷载如下：荷载值跨径（学号）荷载种类永久作用及一孔可变作用（控制桩截面强度荷载）永久作用及二孔可变作用（控制桩入土深度荷载）跨径25m(学号1-12用)竖向作用∑N（kN）1752120119水平作用（制动力及风力）∑H（kN）286竖直反力偏心距、制动力、风力等引起的弯矩∑M（kN•m）2498跨径30(学号13-24用)竖向作用∑N（kN）2037323394水平作用（制动力及风力）∑H（kN）328竖直反力偏心距、制动力、风力等引起的弯矩∑M（kN•m）2830跨径35(学号25及以后用)竖向作用∑N（kN）2363327137水平作用（制动力及风力）∑H（kN）363竖直反力偏心距、制动力、风力等引起的弯矩∑M（kN•m）3169桥墩形式为花瓶式，墩底平面见下图：2．地质资料桥位地形平坦，位于已有道路上，墩基处地层成层较规律。地下水埋置较深，对工程建设无不良影响，无不良工程地质现象存在。地层及其物理力学指标见下表。桥位地层及参数（学号单号用）层序层底深度(m)土层名称特征及指标12.5杂填土不均匀，重度：19.4kN/m3,27.8粉质粘土硬塑，重度，18.2kN/m3,地基土比例系数m＝80000kN/m4，地基土承载力特征值fa=230kPa316砂卵石层中密，重度，21.6kN/m3,地基土比例系数m＝100000kN/m4，地基土承载力特征值fa=480kPa4未见底红色砂泥岩强风化，岩石饱和抗压强度fr=24MPa,重度，23.8kN/m3,地基土比例系数m＝120000kN/m4，地基土承载力特征值fa=960kPa桥位地层及参数（学号双号用）层序层底深度(m)土层名称特征及指标12.0杂填土重度,19.4kN/m3,26.8粉质粘土硬塑，重度，18.2kN/m3,地基土比例系数m＝80000kN/m4，地基土承载力特征值fa=230kPa39.5砂土中密中砂，重度，19.3kN/m3,地基土比例系数m＝86000kN/m4，地基土承载力特征值fa=320kPa417.8砂卵石层中密，重度，21.6kN/m3,地基土比例系数m＝100000kN/m4，地基土承载力特征值fa=480kPa5未见底红色砂泥岩强风化，岩石饱和抗压强度fr=24MPa,重度，23.8kN/m3,地基土比例系数m＝120000kN/m4，地基土承载力特征值fa=960kPa二、设计内容及要求按给定的条件完成桥墩基础与地基的设计与检算。具体要求如下：1.按给定的桥墩底面尺寸拟定承台平面尺寸；2.分析桥墩处地基土层情况确定承台埋深，初步拟定承台厚度；3.初步拟定桩径，及施工方式；4.根据荷载情况初步拟定桩长；5.单桩竖向承载力计算；6.基桩竖向承载力计算；7.基桩水平承载力计算8.基桩截面强度设计计算9.承台受弯、受剪、受冲切计算三、设计完成后提交的文件和图表1．计算说明书部分：编制计算说明书一份，设计计算说明书用A4纸手写。整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号、绘图规范和版面美观的要求。2．图纸部分：绘制3号配筋图一张。图纸应用AutoCAD制作或手工绘制，而且应该表达正确、布局合理和尺寸齐全。按说明书在前，图纸在后的顺序装订成册，交给指导老师评阅。四、进程安排1．星期一：布置设计任务，查阅资料,完成设计内容的1-5项工作2．星期二：查阅资料，理解掌握考虑承台、基桩协同工作的土的弹性抗力作用计算受水平荷载的桩基（弹性多排桩内力和变为计算方法），进行6-8项设计计算3．星期三：完成6-8项设计计算4．星期四：完成设计内容第9项工作5．星期五：绘图6．整理、上交设计计算说明书及图纸。五、主要参考资料1．《基础工程》教材2．《公路桥涵设计通用规范》（JTGD60---2004）3．《建筑桩基技术规范》（JGJ94---2008）4．《公路桥涵地基与基础设计规范》（JTGD63---2007）六、成绩评定评分标准成绩优良中及格不及格设计态度（15分）积极认真刻苦钻研按时出勤积极认真按时出勤认真出勤较好比较认真出勤较好不认真，缺课超过学校规定设计能力（30分）独立设计方法正确符合...
