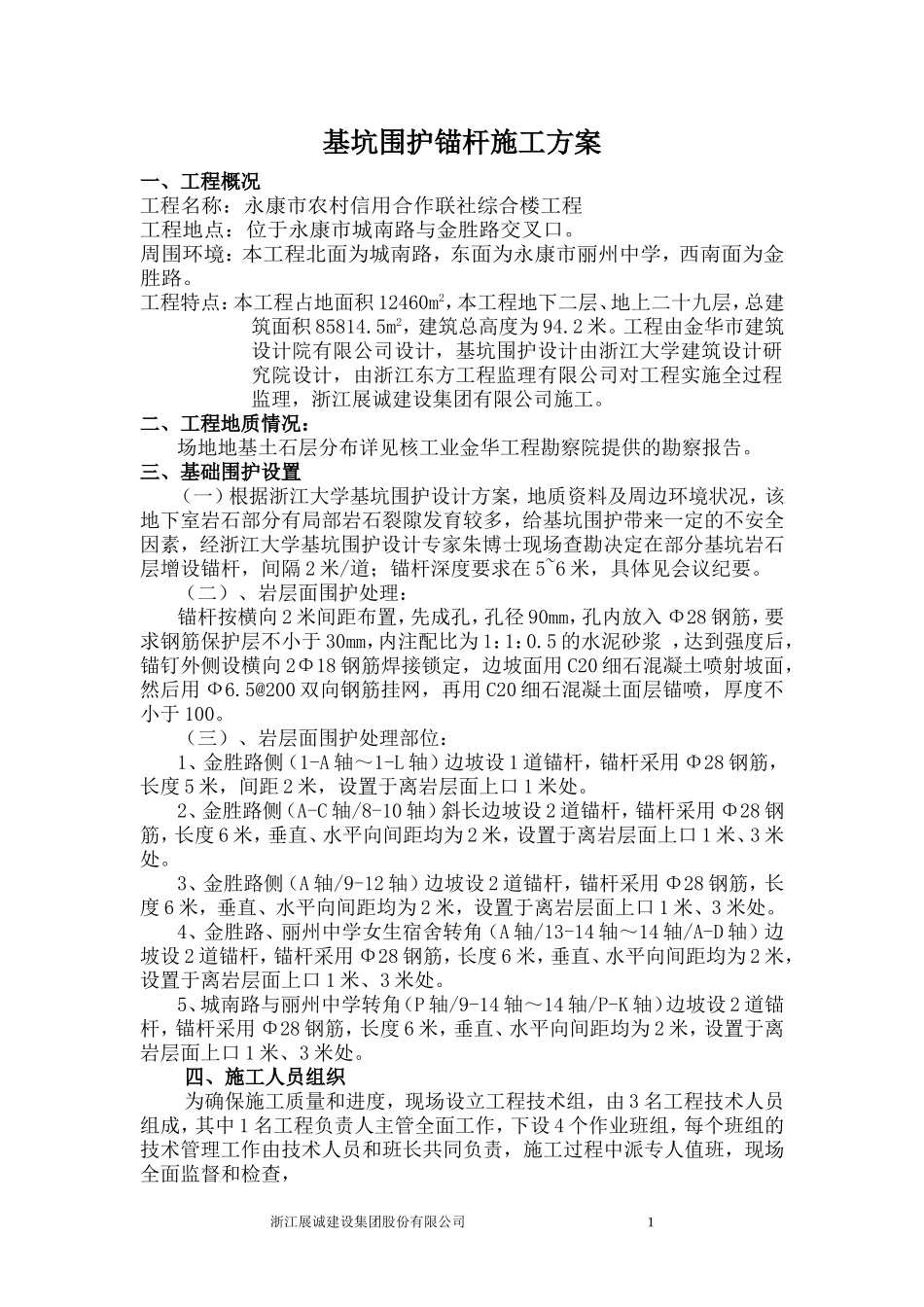

基坑围护锚杆施工方案一、工程概况工程名称：永康市农村信用合作联社综合楼工程工程地点：位于永康市城南路与金胜路交叉口。周围环境：本工程北面为城南路，东面为永康市丽州中学，西南面为金胜路。工程特点：本工程占地面积12460m2，本工程地下二层、地上二十九层，总建筑面积85814.5m2，建筑总高度为94.2米。工程由金华市建筑设计院有限公司设计，基坑围护设计由浙江大学建筑设计研究院设计，由浙江东方工程监理有限公司对工程实施全过程监理，浙江展诚建设集团有限公司施工。二、工程地质情况：场地地基土石层分布详见核工业金华工程勘察院提供的勘察报告。三、基础围护设置（一）根据浙江大学基坑围护设计方案，地质资料及周边环境状况，该地下室岩石部分有局部岩石裂隙发育较多，给基坑围护带来一定的不安全因素，经浙江大学基坑围护设计专家朱博士现场查勘决定在部分基坑岩石层增设锚杆，间隔2米/道；锚杆深度要求在5~6米，具体见会议纪要。（二）、岩层面围护处理：锚杆按横向2米间距布置，先成孔，孔径90mm，孔内放入Φ28钢筋，要求钢筋保护层不小于30mm，内注配比为1：1：0.5的水泥砂浆，达到强度后，锚钉外侧设横向2Φ18钢筋焊接锁定，边坡面用C20细石混凝土喷射坡面，然后用Ф6.5@200双向钢筋挂网，再用C20细石混凝土面层锚喷，厚度不小于100。（三）、岩层面围护处理部位：1、金胜路侧（1-A轴～1-L轴）边坡设1道锚杆，锚杆采用Φ28钢筋，长度5米，间距2米，设置于离岩层面上口1米处。2、金胜路侧（A-C轴/8-10轴）斜长边坡设2道锚杆，锚杆采用Φ28钢筋，长度6米，垂直、水平向间距均为2米，设置于离岩层面上口1米、3米处。3、金胜路侧（A轴/9-12轴）边坡设2道锚杆，锚杆采用Φ28钢筋，长度6米，垂直、水平向间距均为2米，设置于离岩层面上口1米、3米处。4、金胜路、丽州中学女生宿舍转角（A轴/13-14轴～14轴/A-D轴）边坡设2道锚杆，锚杆采用Φ28钢筋，长度6米，垂直、水平向间距均为2米，设置于离岩层面上口1米、3米处。5、城南路与丽州中学转角（P轴/9-14轴～14轴/P-K轴）边坡设2道锚杆，锚杆采用Φ28钢筋，长度6米，垂直、水平向间距均为2米，设置于离岩层面上口1米、3米处。四、施工人员组织为确保施工质量和进度，现场设立工程技术组，由3名工程技术人员组成，其中1名工程负责人主管全面工作，下设4个作业班组，每个班组的技术管理工作由技术人员和班长共同负责，施工过程中派专人值班，现场全面监督和检查，浙江展诚建设集团股份有限公司1施工人员组织：锚钉造孔作业班10人锚钉制作安装班3人注浆班3人喷射混凝土班4人仓库保管员1人共计21人五、主要施工机械及设备投入空气压缩机（10㎡1台砼喷射机1台注浆机1套砼搅拌机1台凿岩机1套洛阳铲10把电焊机2台切割机1台成孔机1台七、主要应急防护措施材料投入砂包1000只麻袋1000只钢筋10吨模板200张木桩200个六、锚钉墙支护施工锚钉墙施工流程：1、喷射混凝土强度等级为C20，水泥采用425＃普通硅酸盐水泥，喷射第一层混凝土厚3～5cm。喷身混凝土采用干喷法，2、用凿岩机、洛阳铲、成孔机造孔至设计深度，孔深误差小于100mm，孔位误差小于100mm，孔径误差小于10mm，锚钉保护层厚度不小于30mm。3、制作安装锚钉。锚钉用Ф28螺纹钢加工，对中支架间距不大于2.5m，使土钉主筋保护层厚度不小于30mm，安装锚钉时，如一次无法放至孔底，重新清孔。4、注浆。注浆浆液配合比（重量比）为水灰比0.5，水泥浆做到搅拌均匀，随伴随用，一次拌料在初凝前用完。土钉注浆采用人孔口向孔底压浆，孔内放置排气管，孔口用上浆袋，注浆过程中应确认孔内气体全部排出，保证注浆充盈，注浆压力0.4～0.6Mpa。钢管注浆不设排气管，注浆前对钢管内杂物进行清除，确保注浆通畅。5、绑扎钢筋网。钢筋网为Ф6.5@200双向排列，钢筋的搭接长度为300mm，上下施工段之间以及水平加强筋的搭接采用焊接。6、锚杆头采用2Ф18通长加强筋压于钢筋网之上，2Ф18压于加强筋之上，与锚钉主筋焊接。7、喷射第二层混凝土至设计厚度。浙江展诚建设集团股份有限公司2基坑支护施工流程图七、质量保证措施1、开工前组织有关工程技术人员及和工种负责人、主要操作人员对施...
