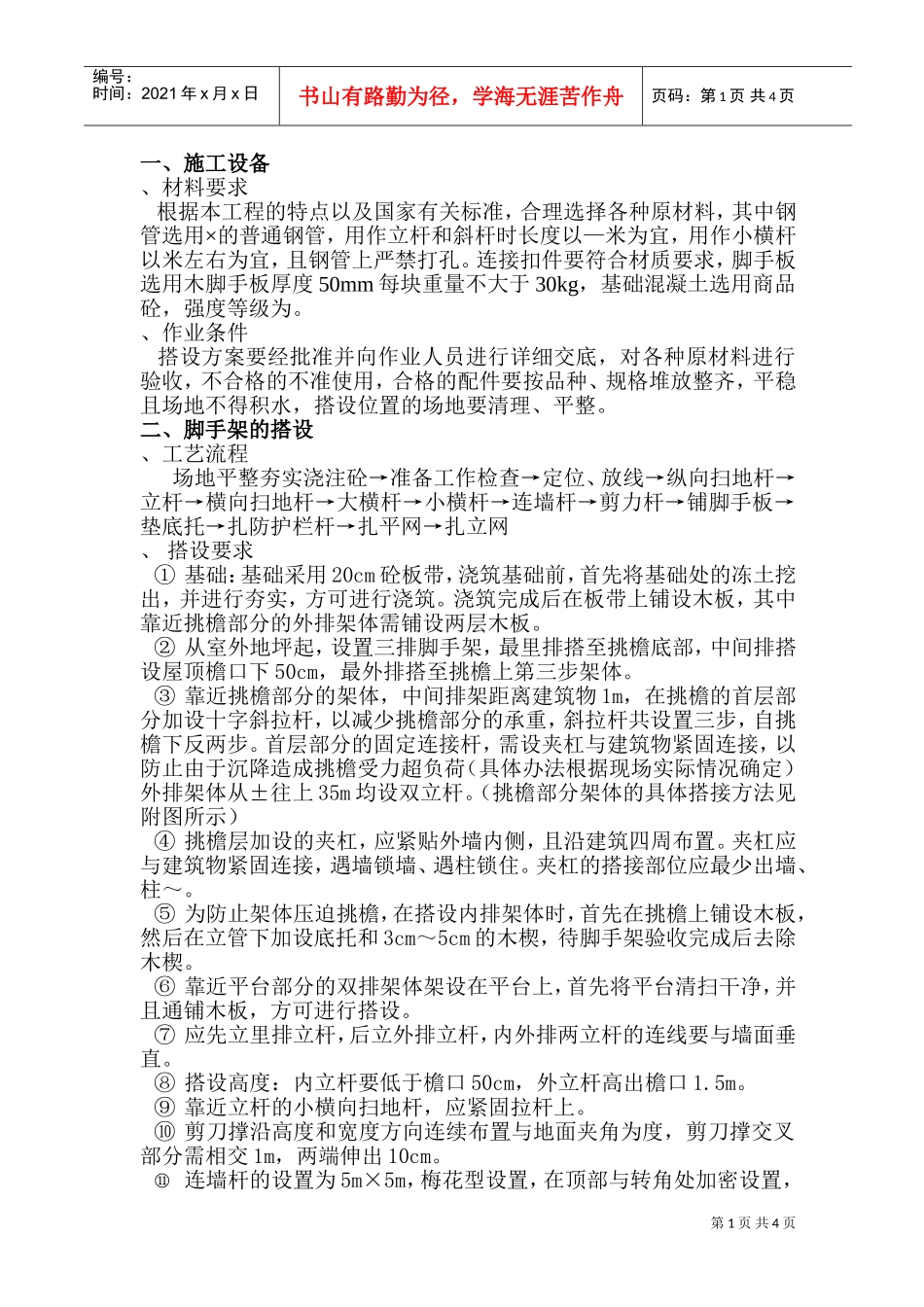

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页一、施工设备、材料要求根据本工程的特点以及国家有关标准，合理选择各种原材料，其中钢管选用×的普通钢管，用作立杆和斜杆时长度以—米为宜，用作小横杆以米左右为宜，且钢管上严禁打孔。连接扣件要符合材质要求，脚手板选用木脚手板厚度50mm每块重量不大于30kg，基础混凝土选用商品砼，强度等级为。、作业条件搭设方案要经批准并向作业人员进行详细交底，对各种原材料进行验收，不合格的不准使用，合格的配件要按品种、规格堆放整齐，平稳且场地不得积水，搭设位置的场地要清理、平整。二、脚手架的搭设、工艺流程场地平整夯实浇注砼→准备工作检查→定位、放线→纵向扫地杆→立杆→横向扫地杆→大横杆→小横杆→连墙杆→剪力杆→铺脚手板→垫底托→扎防护栏杆→扎平网→扎立网、搭设要求①基础：基础采用20cm砼板带，浇筑基础前，首先将基础处的冻土挖出，并进行夯实，方可进行浇筑。浇筑完成后在板带上铺设木板，其中靠近挑檐部分的外排架体需铺设两层木板。②从室外地坪起，设置三排脚手架，最里排搭至挑檐底部，中间排搭设屋顶檐口下50cm，最外排搭至挑檐上第三步架体。③靠近挑檐部分的架体，中间排架距离建筑物1m，在挑檐的首层部分加设十字斜拉杆，以减少挑檐部分的承重，斜拉杆共设置三步，自挑檐下反两步。首层部分的固定连接杆，需设夹杠与建筑物紧固连接，以防止由于沉降造成挑檐受力超负荷（具体办法根据现场实际情况确定）外排架体从±往上35m均设双立杆。（挑檐部分架体的具体搭接方法见附图所示）④挑檐层加设的夹杠，应紧贴外墙内侧，且沿建筑四周布置。夹杠应与建筑物紧固连接，遇墙锁墙、遇柱锁住。夹杠的搭接部位应最少出墙、柱～。⑤为防止架体压迫挑檐，在搭设内排架体时，首先在挑檐上铺设木板，然后在立管下加设底托和3cm～5cm的木楔，待脚手架验收完成后去除木楔。⑥靠近平台部分的双排架体架设在平台上，首先将平台清扫干净，并且通铺木板，方可进行搭设。⑦应先立里排立杆，后立外排立杆，内外排两立杆的连线要与墙面垂直。⑧搭设高度：内立杆要低于檐口50cm，外立杆高出檐口1.5m。⑨靠近立杆的小横向扫地杆，应紧固拉杆上。⑩剪刀撑沿高度和宽度方向连续布置与地面夹角为度，剪刀撑交叉部分需相交1m，两端伸出10cm。⑪连墙杆的设置为5m×5m，梅花型设置，在顶部与转角处加密设置，第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页增加，且拉接要牢固、稳定、上下错开。⑫要满铺一层脚手板用钻丝同周围大横杆扎牢，脚手板交接处平整、牢固、无探头板。⑬设一个出入口，在出入口及开口两侧用双根钢管，用扣件紧固。并在出入口外侧上部搭设安全遮棚，棚宽要大于出入口的宽度，棚顶满铺间距不大于3cm的木脚手板并封密。⑭立网要求自±开始至顶层通铺，平网每三层铺设一道。⑮在脚手架外围的适应位置设置宽度为1.2m的斜道（坡度为：），转弯平台面积不小于3.2m，斜道上要设置防滑条。在平台的两个外侧及平台同斜道连接的一面，设剪刀撑到顶。三、质量要求、立杆垂直度允许偏差不大于架高的，全高垂直度不大于100mm。、大横杆同一排水平偏差不大于总长的且不大于50mm。、用于连接大横杆的扣件，开口应朝架内侧，螺栓要向上。直角扣件开口不得朝下，内外立杆连接需要对接扣件，不得采用搭接。、剪刀撑斜杆两端扣件与立杆节点的距离不大于200mm，中间个连接点。接长采用搭接，搭接长度为米，采用三只回转扣件锁紧。、连接杆应与脚手架成垂直，并尽量拉撑在立杆与大横杆的交接处。、脚手架各杆件相交伸出的端头，均应大于10cm以防杆件滑脱。、底座沉降小于2mm，步距偏差上下20mm，纵距偏差为左右50mm，横距偏差为前后20mm。四、拆除、拆除前应召集有关人员对工程进行全面的检查，确立不需要脚手架时，方可进行拆除。、拆除脚手架前，应将脚手架上的遗留材料，杂物等清理干净，按照先装者后拆，后装者先拆的顺序进行。、不准分立面拆架或上下两步同时进行拆除。剪刀撑应先拆除中间后，再拆除两头扣件，所有连墙杆等必须随脚手架同步拆除...
