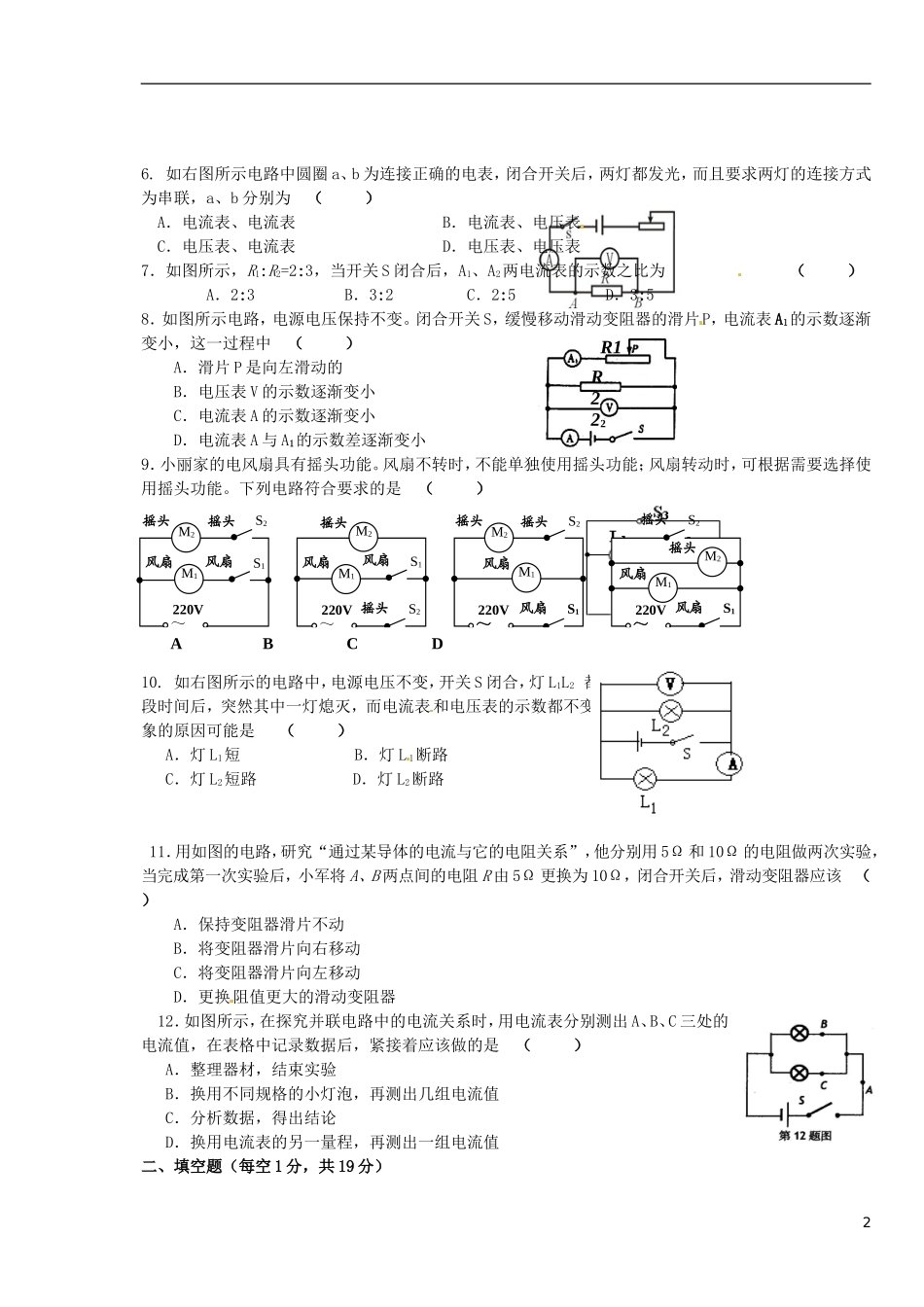

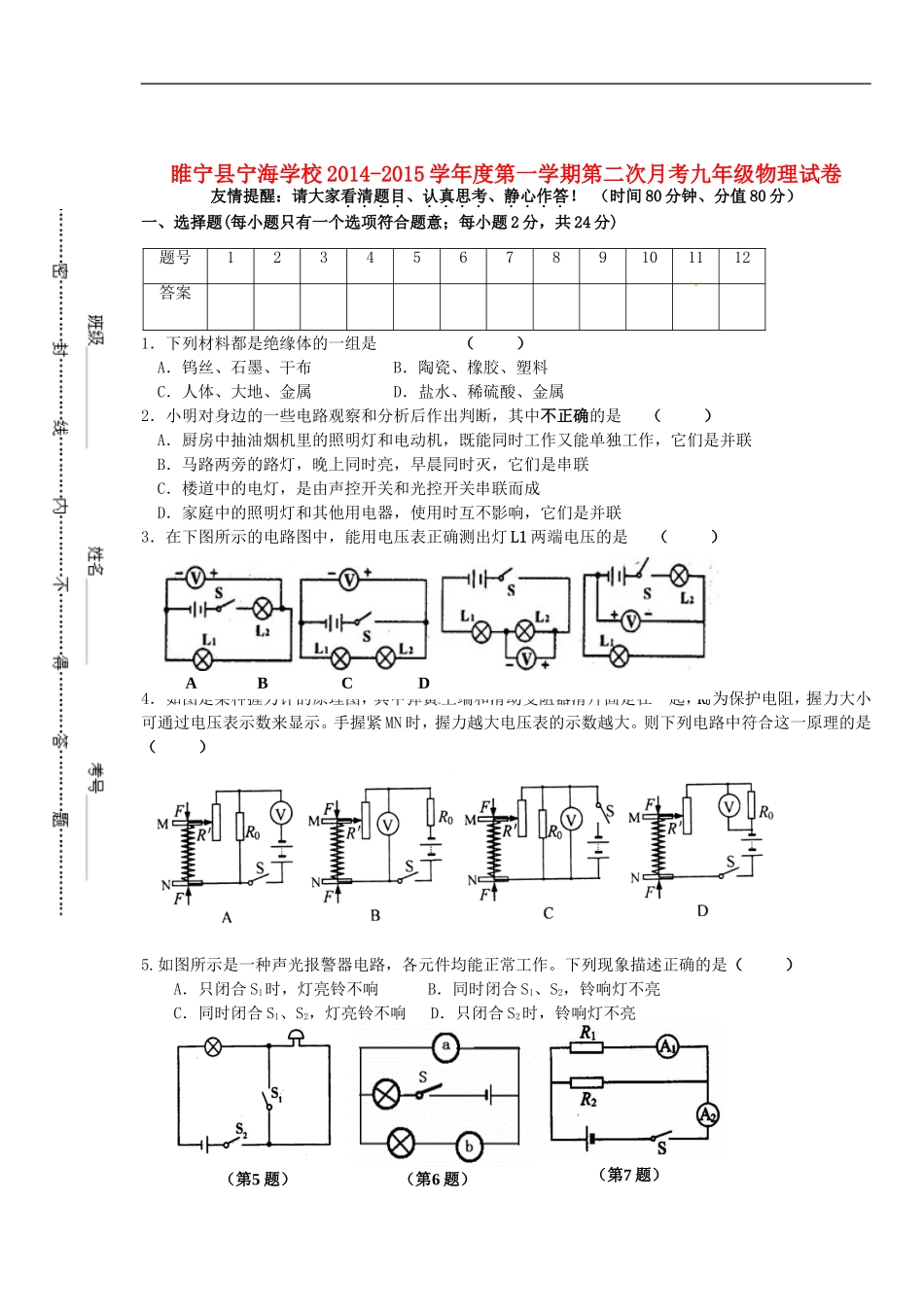

睢宁县宁海学校2014-2015学年度第一学期第二次月考九年级物理试卷友情提醒：请大家看清题目、认真思考、静心作答！（时间80分钟、分值80分）一、选择题(每小题只有一个选项符合题意；每小题2分，共24分)1．下列材料都是绝缘体的一组是（）A．钨丝、石墨、干布B．陶瓷、橡胶、塑料C．人体、大地、金属D．盐水、稀硫酸、金属2．小明对身边的一些电路观察和分析后作出判断，其中不正确的是（）A．厨房中抽油烟机里的照明灯和电动机，既能同时工作又能单独工作，它们是并联B．马路两旁的路灯，晚上同时亮，早晨同时灭，它们是串联C．楼道中的电灯，是由声控开关和光控开关串联而成D．家庭中的照明灯和其他用电器，使用时互不影响，它们是并联3．在下图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）4．如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是（）5.如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是（）A．只闭合S1时，灯亮铃不响B．同时闭合S1、S2，铃响灯不亮C．同时闭合S1、S2，灯亮铃不响D．只闭合S2时，铃响灯不亮题号123456789101112答案ABCD（第7题）（第5题）（第6题）6.如右图所示电路中圆圈a、b为连接正确的电表，闭合开关后，两灯都发光，而且要求两灯的连接方式为串联，a、b分别为（）A．电流表、电流表B．电流表、电压表C．电压表、电流表D．电压表、电压表7．如图所示，R1:R2=2:3，当开关S闭合后，A1、A2两电流表的示数之比为（）A．2:3B．3:2C．2:5D．3:58．如图所示电路，电源电压保持不变。闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小9．小丽家的电风扇具有摇头功能。风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能。下列电路符合要求的是（）10.如右图所示的电路中，电源电压不变，开关S闭合，灯L1L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1短B．灯L1断路C．灯L2短路D．灯L2断路11．用如图的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A．保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器12．如图所示，在探究并联电路中的电流关系时，用电流表分别测出A、B、C三处的电流值，在表格中记录数据后，紧接着应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值二、填空题（每空1分，共19分）2R222R1～220V～220V～220V～220V风扇S1风扇S1摇头S2摇头S2M1风扇M1风扇M2摇头M2摇头M1风扇风扇S1M2摇头摇头S2风扇S1M1风扇摇头S2M2摇头ABCD13.如图所示，在电路中要使电灯L1和L2并联，应闭合开关；要使电灯L1和L2串联，应闭合开关；为了防止电源出现短路，不能同时闭合开关。14.小明想了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3V电压，测出通过铅笔芯的电流是150mA．则该铅笔芯电阻为Ω；若加在这支铅笔芯两端的电压增加到6V时．通过它的电流是mA．当它两端电压为0时，该导体的电阻为Ω。15.如图所示的电路，AB和CD均为镍铬合金线。闭合开关后，通过观察______________，可以比较出合金线电阻的大小，这种研究方法叫_________________（填“等效替代法”或“转换法”）。16.如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱_________（选填“A、B”、“B、C”或“A、C”）和灯泡联后接入电路中，家庭电路中电压为。17.一个电铃，正常工作的...
