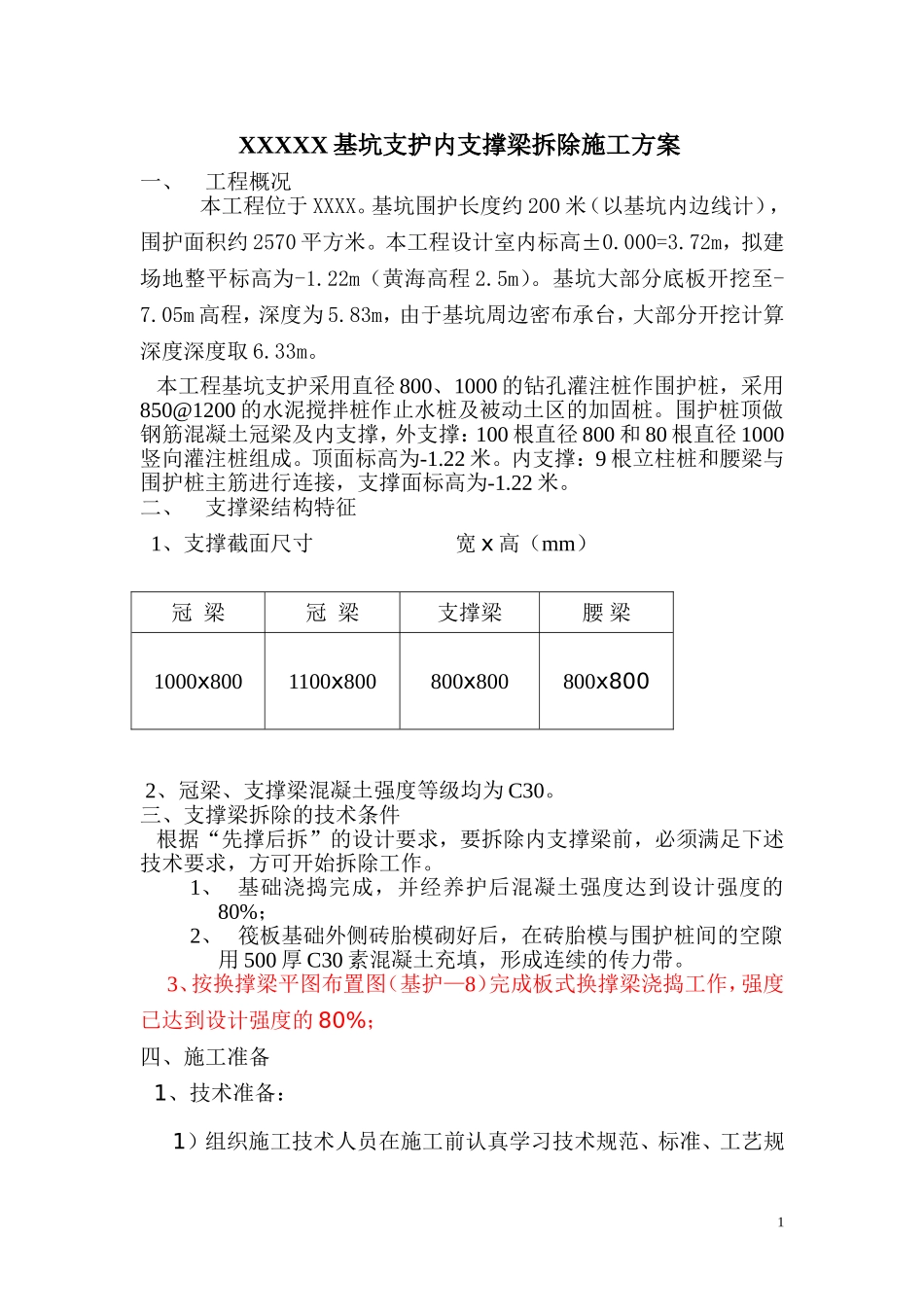

XXXXX基坑支护内支撑梁拆除施工方案一、工程概况本工程位于XXXX。基坑围护长度约200米（以基坑内边线计），围护面积约2570平方米。本工程设计室内标高±0.000=3.72m，拟建场地整平标高为-1.22m（黄海高程2.5m）。基坑大部分底板开挖至-7.05m高程，深度为5.83m，由于基坑周边密布承台，大部分开挖计算深度深度取6.33m。本工程基坑支护采用直径800、1000的钻孔灌注桩作围护桩，采用850@1200的水泥搅拌桩作止水桩及被动土区的加固桩。围护桩顶做钢筋混凝土冠梁及内支撑，外支撑：100根直径800和80根直径1000竖向灌注桩组成。顶面标高为-1.22米。内支撑：9根立柱桩和腰梁与围护桩主筋进行连接，支撑面标高为-1.22米。二、支撑梁结构特征1、支撑截面尺寸宽х高（mm）冠梁冠梁支撑梁腰梁1000х8001100х800800х800800х8002、冠梁、支撑梁混凝土强度等级均为C30。三、支撑梁拆除的技术条件根据“先撑后拆”的设计要求，要拆除内支撑梁前，必须满足下述技术要求，方可开始拆除工作。1、基础浇捣完成，并经养护后混凝土强度达到设计强度的80%；2、筏板基础外侧砖胎模砌好后，在砖胎模与围护桩间的空隙用500厚C30素混凝土充填，形成连续的传力带。3、按换撑梁平图布置图（基护—8）完成板式换撑梁浇捣工作，强度已达到设计强度的80%；四、施工准备1、技术准备：1）组织施工技术人员在施工前认真学习技术规范、标准、工艺规1程。2）按设计及施工规范，对施工班组进行技术交底。3）对施工管理和作业人员进行安全和技术培训，加强作业和管理人员的技术素质。4）拆除混凝土支撑前，应将支撑梁附着物体清理干净，对支撑梁上残留的混凝土垫层、模板、油毡亦认真清理，防止落物造成二次伤害。2、施工机械准备1）配备三台空压机、一台镐头机用于凿碎混凝土支撑梁。2）配备一台装载机专门装运破碎混凝土块。3、劳动力准备配备10名工人进行支撑拆除工作。4、施工现场要求1）做好塔吊的维修工作，保证能连续吊运拆除的混凝土碎块。2）由电工在支撑梁拆除区域，设置专用配电箱，并对电箱设置防雨防潮设施。3）基坑降水管线、电缆线均应布排整齐、固定牢固，并由专人检查，拥有良好的作业状况。五、施工工艺本工程支撑梁拆除顺序先腰梁后主梁进行。施工工艺：支撑设临时观测点→人员机械就位→先凿开斜向主撑梁两端与冠梁（腰梁）交接处→观察基坑变形情况、拆混凝土支撑作业→清运破碎混凝土块。1、内支撑的拆除与地下室筏板基础的施工交叉进行，在支撑的拆除区内必须严格按支撑设计时已考虑的各种工况逐步进行，必须严格执行“先撑后拆”的原则。2、支撑拆除时，应先将支撑梁与腰梁分离，观察位移情况。开始不易开口太大，控制在5cm以内作业，然后按先拆联系梁，后拆主撑梁的方法，分段凿除，利用塔吊吊运等方法拆除水平内支撑。3、板式钢筋混凝土传力梁与地下一层楼板强度达到设计的80%后，方可进行拆除工作。24、板式传力梁主筋应和围护桩主筋焊接，另一端按受拉要求锚入地下室外墙板不小于30d。5、支撑拆除时的注意点1）拆撑期间，项目部应提请基坑监测单位加强对围护体和周围建筑物的监测。2）支撑拆除采用机械结合人工破障，钢筋、混凝土等碎块由塔吊吊至地面装车外运。3）沿纵向主撑梁、联系梁每段对称拆除，对梁长中部及立柱两端1米处必要时可设型钢临时支顶，防止支撑梁下落造成基础柱插筋变形。4）对支撑的格构立柱节点，不得全部凿完，外围保留30cm。支撑梁内钢筋采用氧气焰进行切割，严禁用炮头机强行打断，防止节点破坏。5）为保护已浇基础面和—1层板面混凝土质量，在拆除支撑梁时，可由专人采用旧模板在梁的投影下衬垫，防止砸坏面层。6）对于已拆墙体及后浇带暴露钢筋部位，亦应以较坚韧的遮盖物进行保护。六、施工工期计划用时7天。七、机械设备及劳动力1、施工机械及工具空压机3台镐头机1台氧焊切割器2把装载机1台钢丝网兜1付手工凿2把大榔头6个小榔头8个2、劳动力投入拆除操作有员：10人管理人员：3人八、安全施工措施1、作业人员，必须严格执行有关规范、操作规程和本专项施工方案。2、施工人员必须戴安全帽上岗，爬高必须系安全带。拆除作业时严禁人员位于支撑梁下。3、接受建设、...
