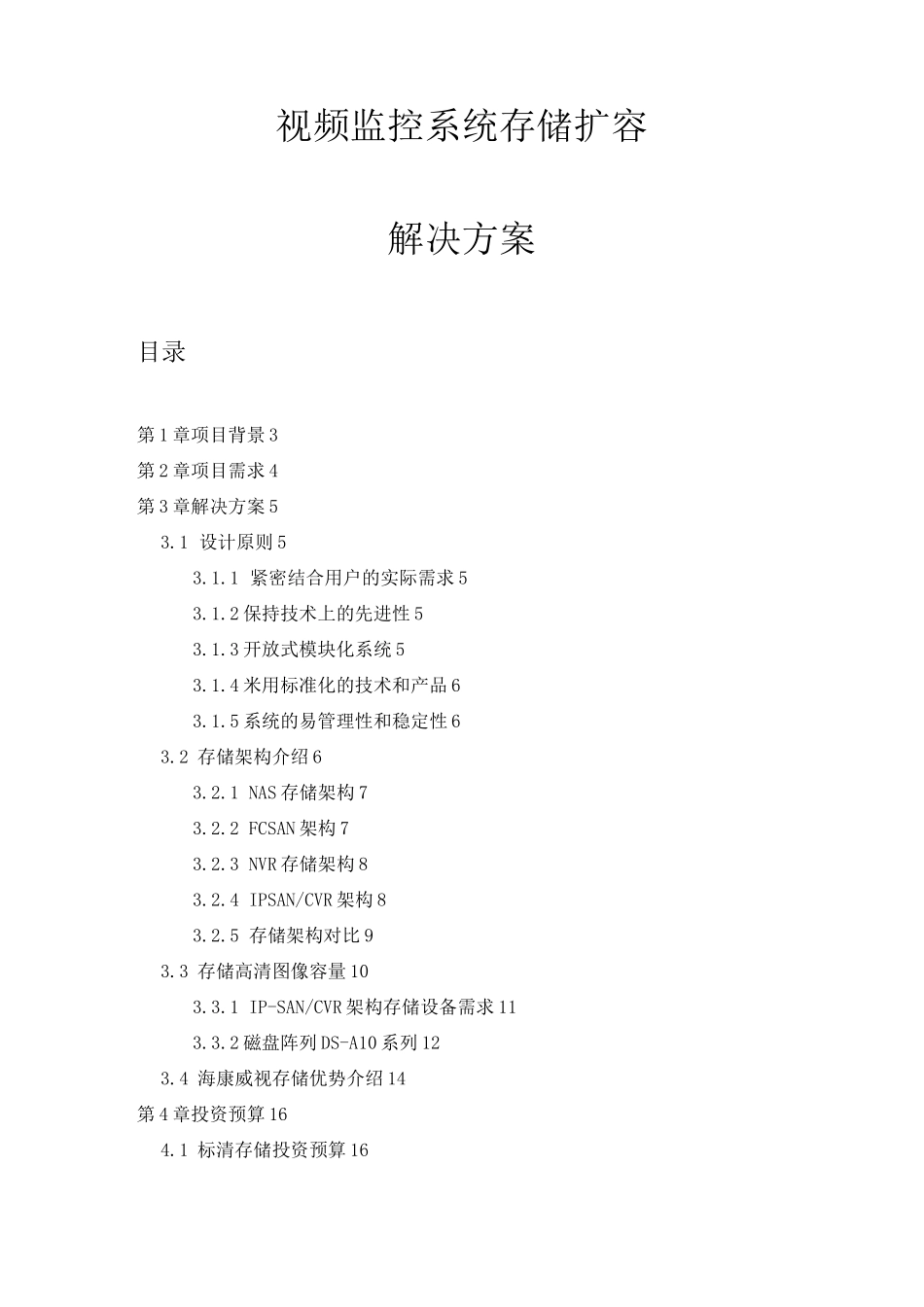

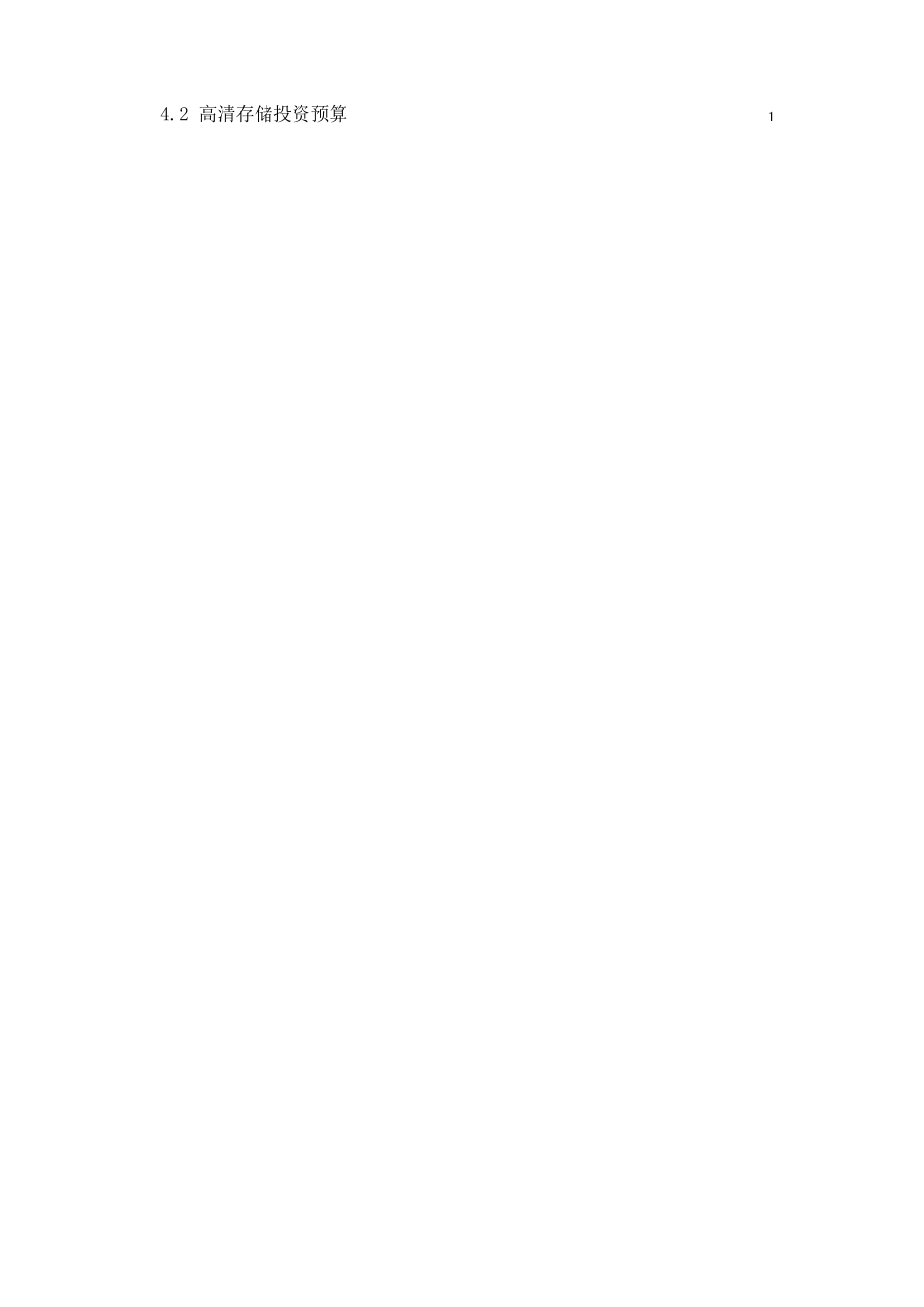

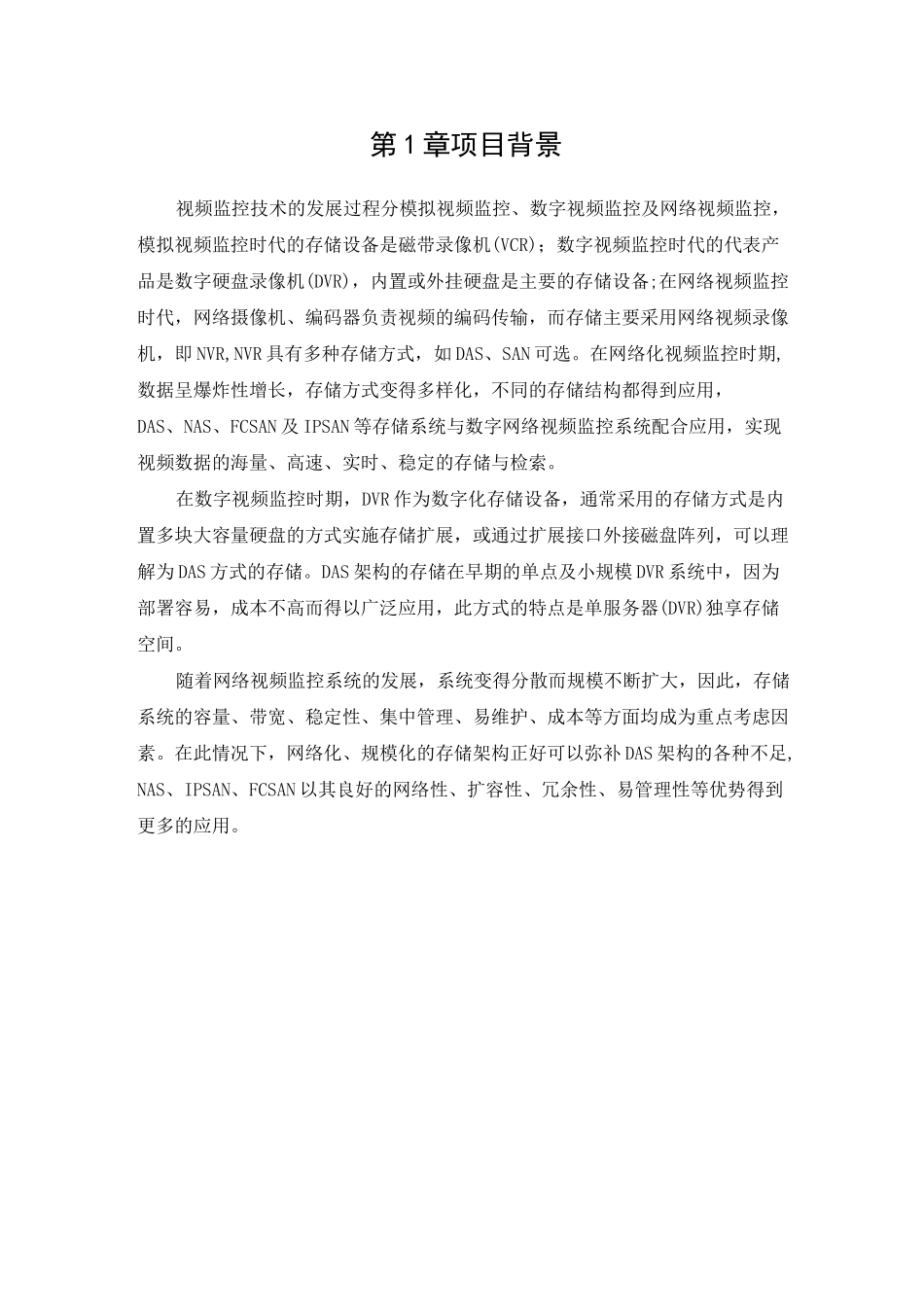

视频监控系统存储扩容解决方案目录第1章项目背景3第2章项目需求4第3章解决方案53.1设计原则53.1.1紧密结合用户的实际需求53.1.2保持技术上的先进性53.1.3开放式模块化系统53.1.4米用标准化的技术和产品63.1.5系统的易管理性和稳定性63.2存储架构介绍63.2.1NAS存储架构73.2.2FCSAN架构73.2.3NVR存储架构83.2.4IPSAN/CVR架构83.2.5存储架构对比93.3存储高清图像容量103.3.1IP-SAN/CVR架构存储设备需求113.3.2磁盘阵列DS-A10系列123.4海康威视存储优势介绍14第4章投资预算164.1标清存储投资预算1614.2高清存储投资预算第1章项目背景视频监控技术的发展过程分模拟视频监控、数字视频监控及网络视频监控,模拟视频监控时代的存储设备是磁带录像机(VCR);数字视频监控时代的代表产品是数字硬盘录像机(DVR),内置或外挂硬盘是主要的存储设备;在网络视频监控时代,网络摄像机、编码器负责视频的编码传输,而存储主要采用网络视频录像机,即NVR,NVR具有多种存储方式,如DAS、SAN可选。在网络化视频监控时期,数据呈爆炸性增长,存储方式变得多样化,不同的存储结构都得到应用,DAS、NAS、FCSAN及IPSAN等存储系统与数字网络视频监控系统配合应用,实现视频数据的海量、高速、实时、稳定的存储与检索。在数字视频监控时期,DVR作为数字化存储设备,通常采用的存储方式是内置多块大容量硬盘的方式实施存储扩展,或通过扩展接口外接磁盘阵列,可以理解为DAS方式的存储。DAS架构的存储在早期的单点及小规模DVR系统中,因为部署容易,成本不高而得以广泛应用,此方式的特点是单服务器(DVR)独享存储空间。随着网络视频监控系统的发展,系统变得分散而规模不断扩大,因此,存储系统的容量、带宽、稳定性、集中管理、易维护、成本等方面均成为重点考虑因素。在此情况下,网络化、规模化的存储架构正好可以弥补DAS架构的各种不足,NAS、IPSAN、FCSAN以其良好的网络性、扩容性、冗余性、易管理性等优势得到更多的应用。第2章项目需求本项目已有一套视频监控系统,前端共计80个摄像头,存储30天,使用了28T硬盘,现需要对这套视频监控系统的存储进行扩容,要求所有摄像头无间断每天24小时存储6个月,因此,在设备上要进行重新选型以及一定量的增加。对于系统的存储必须满足以下功能:•存储相对集中化,管理绝对集中化传统网络硬盘录相机将数据存储分布在每台当中,调用和管理极为不便。因此,需要将所有数据集中存储在同一设备当中,监控录像的调用和视频数据的备份都可以方便得以实现。同时,存储集中化之后,可以在本地或者远程的同一管理平台下管理所有存储设备,大大简化了监控系统的管理成本。•数据安全性传统网络硬盘录相机使用的硬盘,没有任何数据保护机制,一旦硬盘损坏数据将无法恢复,这样则失去了监控本身的意义。因此,要有一套安全机制很高的方案将数据的安全有力的保护起来,可以在硬盘损坏的情况下实现数据的恢复。从存储设备本身需要有严密的保障措施,尽量减少故障点;另外,一旦出现单点故障后,监控系统能够持续运行,并能在线的恢复正常。此外,还可以通过备份或者容灾技术增加系统的整体的安全性,进一步提高系统的可靠性。•高性能由于大型监控系统一般摄像头路数较多,需要同时多路摄像头同时将数据写入存储设备,并且同时有多路服务器可能读取数据,总的带宽要求比较大,并发访问数量较多,因此对后端存储设备提供较高的性能来满足这种需求。•随需扩展传统硬盘录相机是不能随意扩展的,一般8块硬盘已经满负荷了。而监控系统在本次扩容完成之后,可能随着需求的增加(如存储时间以及前端摄像头点位增加),数据量仍然会随之增加,这就需要存储系统有良好的可扩展性来保证系统业务的持续运行。第3章解决方案3.1设计原则3.1.1紧密结合用户的实际需求存储区域网建设是视频监控数据存储系统的基础,它直接地影响到视频监控数据的安全性,可用性,因此只有紧密结合实际需求才能设计出一套切实可行而又行之有效技术的方案,我们对监控行业的需求做了认真的分析研究,并且将用户地具体需求一步一步地细化,然后结合其他地区存储区域网以往网络集成的经验,从而制定了本方案。3.1.2保持...
