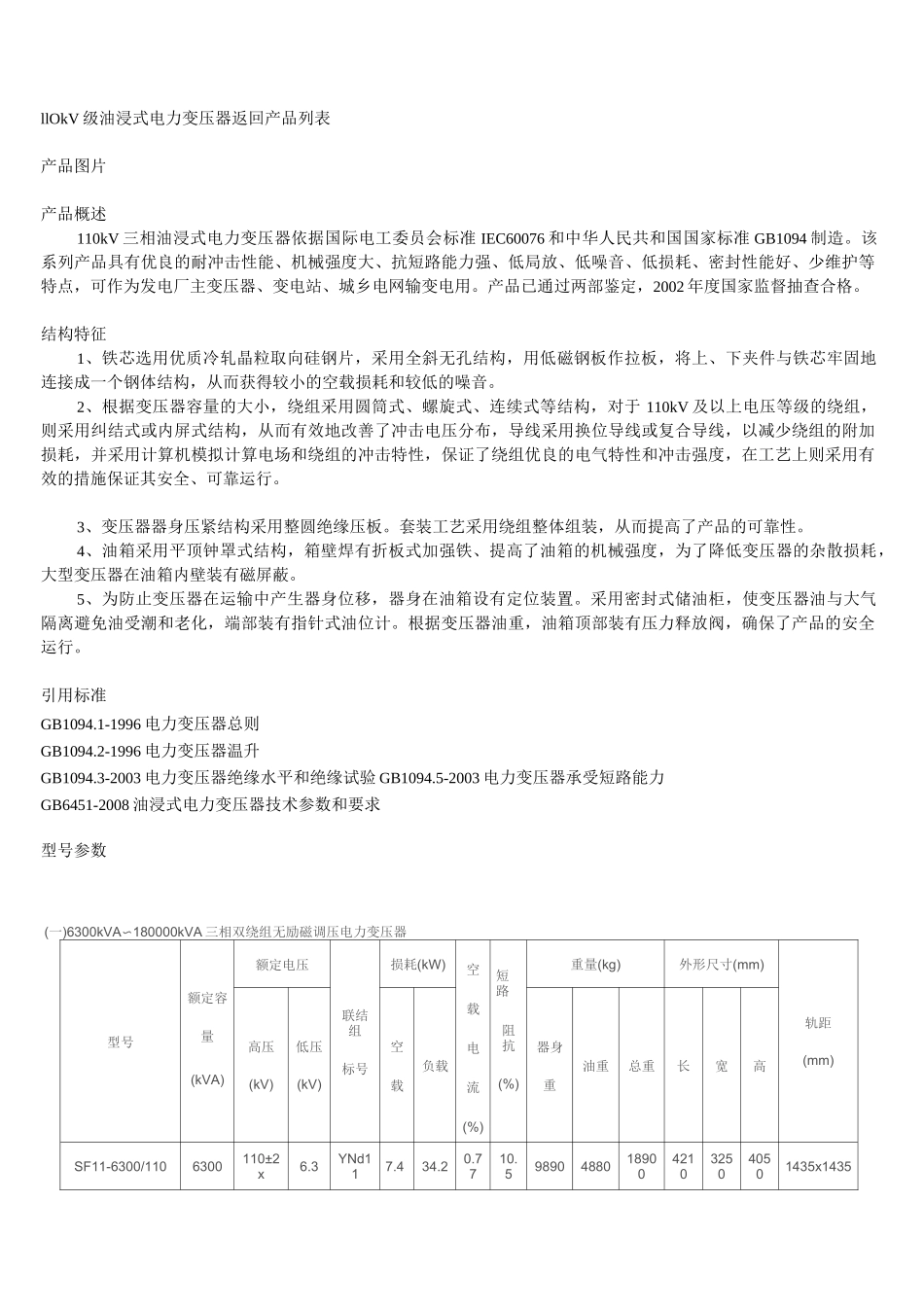

110kv电力变压器技术参数表llOkV级油浸式电力变压器返回产品列表产品图片产品概述110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造。该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点，可作为发电厂主变压器、变电站、城乡电网输变电用。产品已通过两部鉴定，2002年度国家监督抽查合格。结构特征1、铁芯选用优质冷轧晶粒取向硅钢片，采用全斜无孔结构，用低磁钢板作拉板，将上、下夹件与铁芯牢固地连接成一个钢体结构，从而获得较小的空载损耗和较低的噪音。2、根据变压器容量的大小，绕组采用圆筒式、螺旋式、连续式等结构，对于110kV及以上电压等级的绕组，则采用纠结式或内屏式结构，从而有效地改善了冲击电压分布，导线采用换位导线或复合导线，以减少绕组的附加损耗，并采用计算机模拟计算电场和绕组的冲击特性，保证了绕组优良的电气特性和冲击强度，在工艺上则采用有效的措施保证其安全、可靠运行。3、变压器器身压紧结构采用整圆绝缘压板。套装工艺采用绕组整体组装，从而提高了产品的可靠性。4、油箱采用平顶钟罩式结构，箱壁焊有折板式加强铁、提高了油箱的机械强度，为了降低变压器的杂散损耗，大型变压器在油箱内壁装有磁屏蔽。5、为防止变压器在运输中产生器身位移，器身在油箱设有定位装置。采用密封式储油柜，使变压器油与大气隔离避免油受潮和老化，端部装有指针式油位计。根据变压器油重，油箱顶部装有压力释放阀，确保了产品的安全运行。引用标准GB1094.1-1996电力变压器总则GB1094.2-1996电力变压器温升GB1094.3-2003电力变压器绝缘水平和绝缘试验GB1094.5-2003电力变压器承受短路能力GB6451-2008油浸式电力变压器技术参数和要求型号参数(一)6300kVA〜180000kVA三相双绕组无励磁调压电力变压器型号额定容量(kVA)额定电压联结组标号损耗(kW)空载电流(%)短路阻抗(%)重量(kg)外形尺寸(mm)轨距(mm)高压(kV)低压(kV)空载负载器身重油重总重长宽高SF11-6300/1106300110±2x6.3YNd117.434.20.7710.598904880189004210325040501435x1435SF11-8000/11080002.5%6.69.642.80.77102905730224004550340042951435x1435SF11-10000/1101000010.510.650.40.72136506820261004850373548301435x1435SF11-12500/11012500121±2x1112.559.90.72146607835280004900381016001435x1435SF11-16000/110160002.5%1573.20.67182508670335004960416550602000x1435SF11-20000/1102000017.688.40.67202409080396005960453548202000x1435SF11-25000/1102500020.8104.50.62218009990413506090474050102000x1435SF11-31500/1103150024.6126.40.602788511400451506565447053652000x1435SF11-40000/1104000029.4148.20.563366014200552006765486054102000x1435SF11-50000/1105000035.2184.30.523459015890598006810485061002000x1435SF11-63000/1106300041.6222.30.483990017900678006900489061502000x1435SF11-75000/1107500047.2264.10.424620018700765006970498061902000x1435SF11-90000/1109000013.854.43040.385370020100893007200506063002000x1435SF11-120000/11012000015.751867.8377.20.3412〜145380020400899007300516064002000x1435SF11-150000/11015000080.2448.40.305390020800903007400526065002000x1435SF11-180000/11018000090505.40.255400021200906007500536066002000x1435注1：-5%分接位置为最大电流分接。注2：对于升压变压器，宜采用无分接结构。如运行有要求，可设置分接头。(二)6300kVA〜63000kVA三相三绕组无励磁调压电力变压器型号额定容量(kVA)额定电压联结组标号损耗(kW)空载电流(%)短路阻抗(％)重量(kg)外形尺寸(mm)轨距(mm)高压(kV)中压(kV)低压(kV)空载负载升压降压器身重油重总重长宽高SFS11-6300/1106300110356.3YNy944.70.8高-中高-中1393803026404403744232000x143±2x376.6n217~110.50000052.538.10.0d1110.0.78高-低153528865453974452000x143SFS11-8000/1108000%55653.28高-低17~10853000005SFS11-10000/1110001112.0.710.58165031005474064962000x1...
