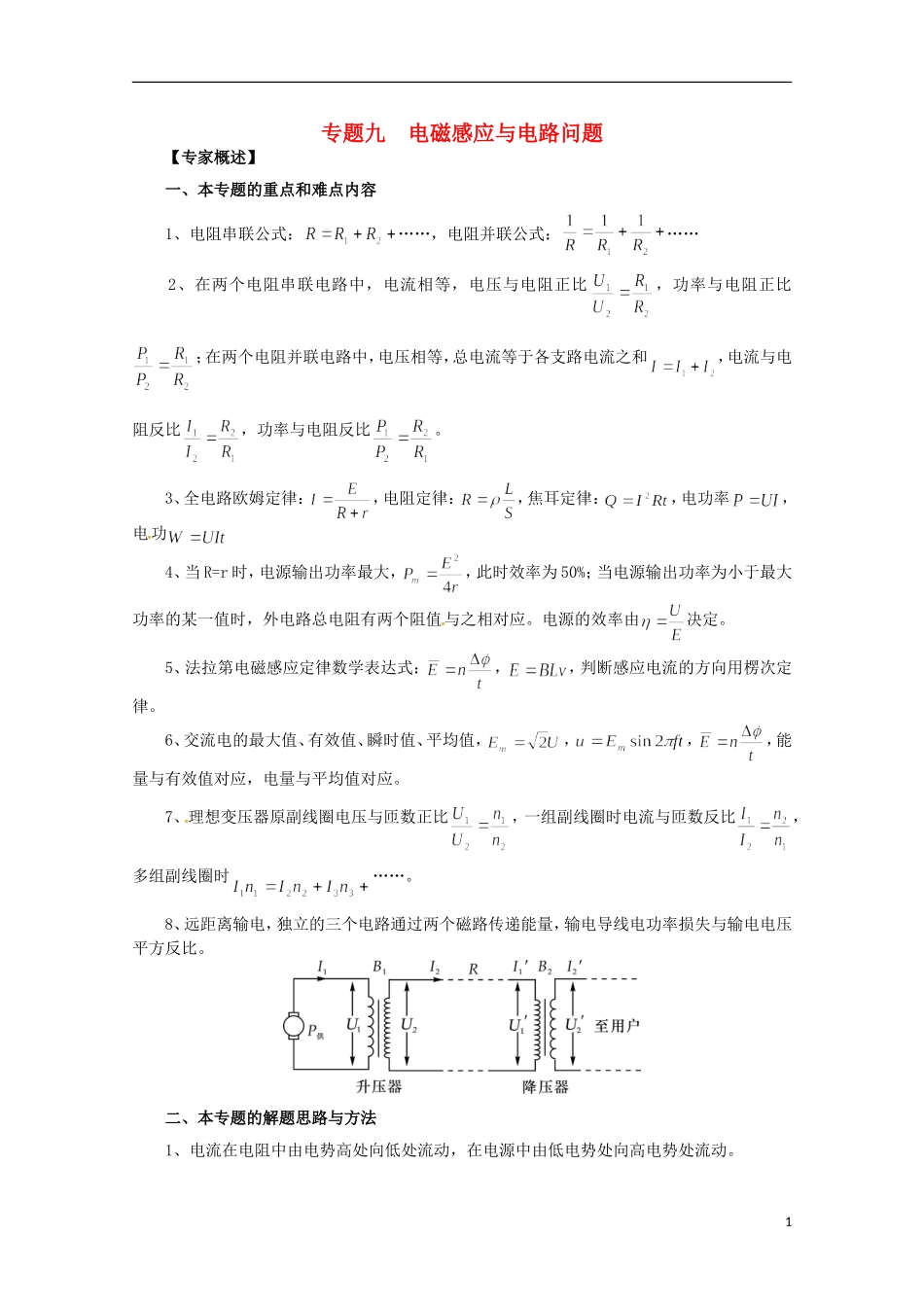

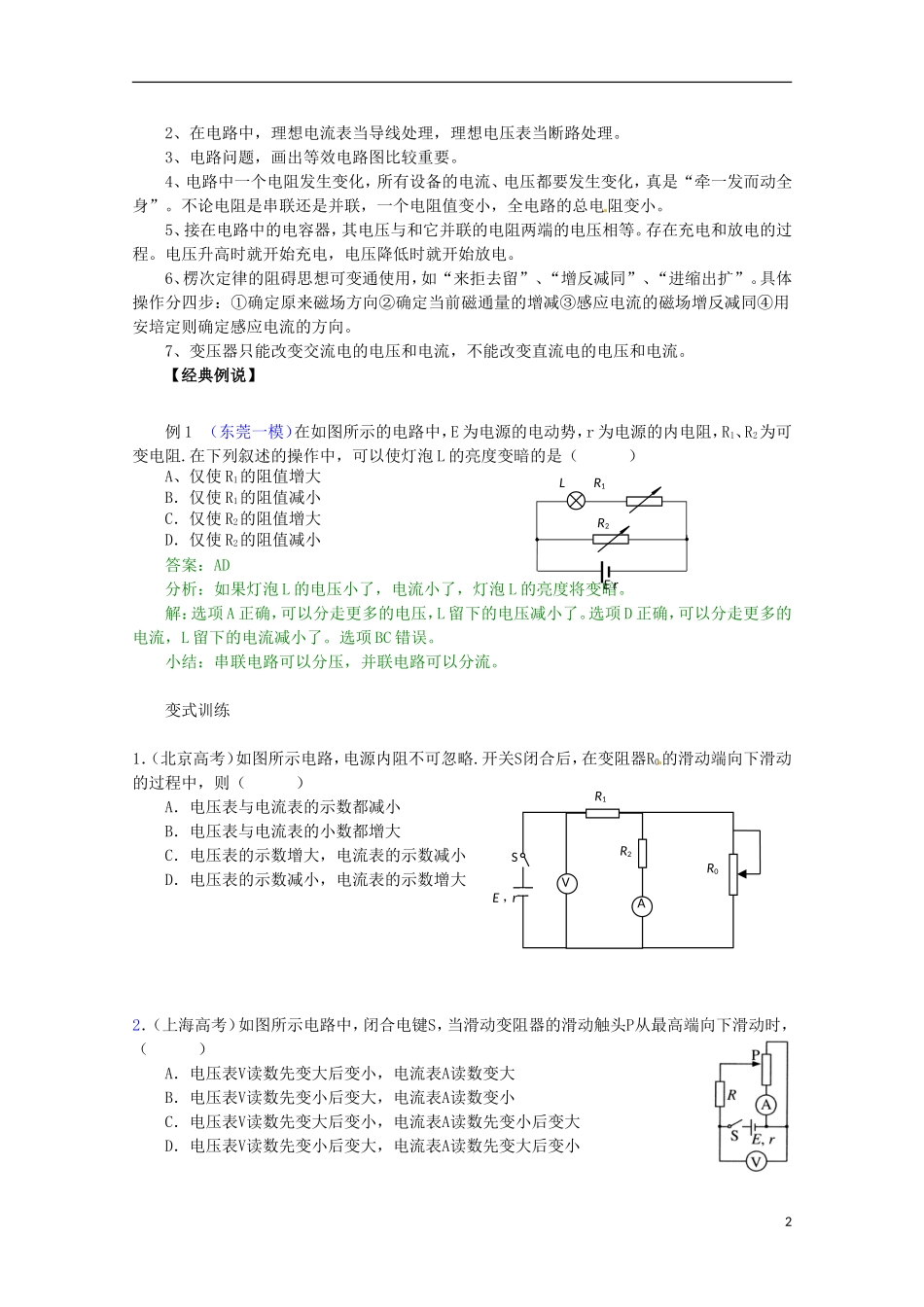

专题九电磁感应与电路问题【专家概述】一、本专题的重点和难点内容1、电阻串联公式：……，电阻并联公式：……2、在两个电阻串联电路中，电流相等，电压与电阻正比，功率与电阻正比；在两个电阻并联电路中，电压相等，总电流等于各支路电流之和，电流与电阻反比，功率与电阻反比。3、全电路欧姆定律：，电阻定律：，焦耳定律：，电功率，电功4、当R=r时，电源输出功率最大，，此时效率为50%；当电源输出功率为小于最大功率的某一值时，外电路总电阻有两个阻值与之相对应。电源的效率由决定。5、法拉第电磁感应定律数学表达式：，，判断感应电流的方向用楞次定律。6、交流电的最大值、有效值、瞬时值、平均值，，，，能量与有效值对应，电量与平均值对应。7、理想变压器原副线圈电压与匝数正比，一组副线圈时电流与匝数反比，多组副线圈时……。8、远距离输电，独立的三个电路通过两个磁路传递能量，输电导线电功率损失与输电电压平方反比。二、本专题的解题思路与方法1、电流在电阻中由电势高处向低处流动，在电源中由低电势处向高电势处流动。12、在电路中，理想电流表当导线处理，理想电压表当断路处理。3、电路问题，画出等效电路图比较重要。4、电路中一个电阻发生变化，所有设备的电流、电压都要发生变化，真是“牵一发而动全身”。不论电阻是串联还是并联，一个电阻值变小，全电路的总电阻变小。5、接在电路中的电容器，其电压与和它并联的电阻两端的电压相等。存在充电和放电的过程。电压升高时就开始充电，电压降低时就开始放电。6、楞次定律的阻碍思想可变通使用，如“来拒去留”、“增反减同”、“进缩出扩”。具体操作分四步：①确定原来磁场方向②确定当前磁通量的增减③感应电流的磁场增反减同④用安培定则确定感应电流的方向。7、变压器只能改变交流电的电压和电流，不能改变直流电的电压和电流。【经典例说】例1（东莞一模）在如图所示的电路中，E为电源的电动势，r为电源的内电阻，R1、R2为可变电阻.在下列叙述的操作中，可以使灯泡L的亮度变暗的是（）A、仅使R1的阻值增大B．仅使R1的阻值减小C．仅使R2的阻值增大D．仅使R2的阻值减小答案：AD分析：如果灯泡L的电压小了，电流小了，灯泡L的亮度将变暗。解：选项A正确，可以分走更多的电压，L留下的电压减小了。选项D正确，可以分走更多的电流，L留下的电流减小了。选项BC错误。小结：串联电路可以分压，并联电路可以分流。变式训练1．（北京高考）如图所示电路，电源内阻不可忽略.开关S闭合后，在变阻器R0的滑动端向下滑动的过程中，则（）A．电压表与电流表的示数都减小B．电压表与电流表的小数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大2．（上海高考）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，（）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小2LR1R2ErAVSR1E，rR2R0t/sU/V0.0120-20例2（潮州三模）如图所示是某种正弦式交变电压的波形图，由图可确定该电压的（）A．周期是0.005sB．最大值是20VC．有效值是20VD．表达式为u=20sin100πt(V)答案：B分析：正弦交流电的图象波峰为电压最大值，横轴表示时间。解：由图可知，此交流电的电压最大值为20V，此交流电的周期为0.01s，选项A错误，选项B正确，选项C错误。表达式为u=20sin200πt(V)，选项D错误。小结：此类题比较容易，对照基本知识，按图索骥即可。变式训练3．（天津高考）在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图1所示，产生的交变电动势的图象如图2所示，则（）A．t=0.005s时线框的磁通量变化率为零B．t=0.01s时线框平面与中性面重合C．线框产生的交变电动势有效值为311VD．线框产生的交变电动势的频率为100Hz4．（云浮一模）如图所示为理想变压器原线圈所接交流电压的波形.原、副线圈匝数比，串联在原线圈电路中电流表的示数为1A，下列说法中正确的是（）A．变压器副线圈的电流为0.1AB．变压器的...
