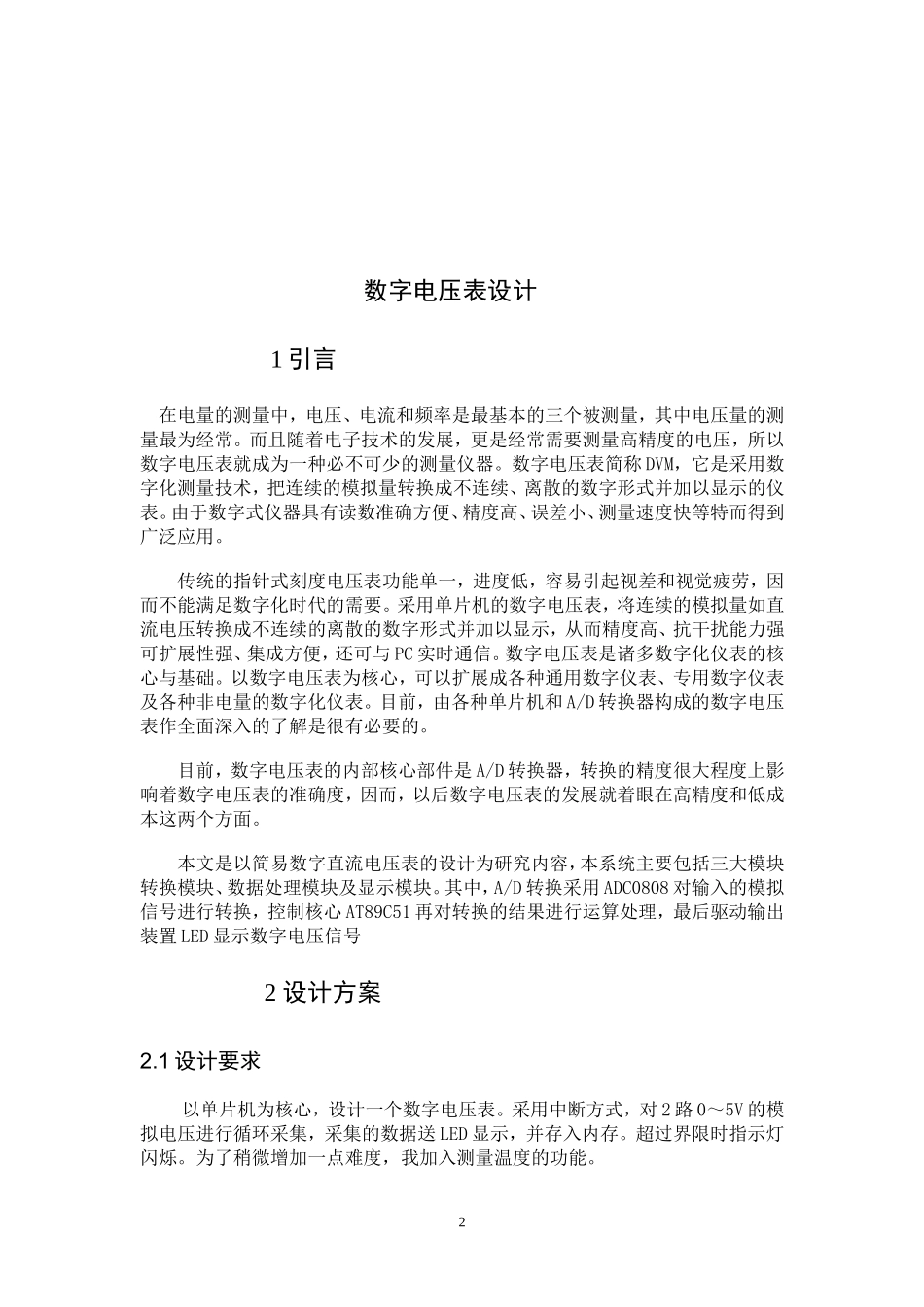

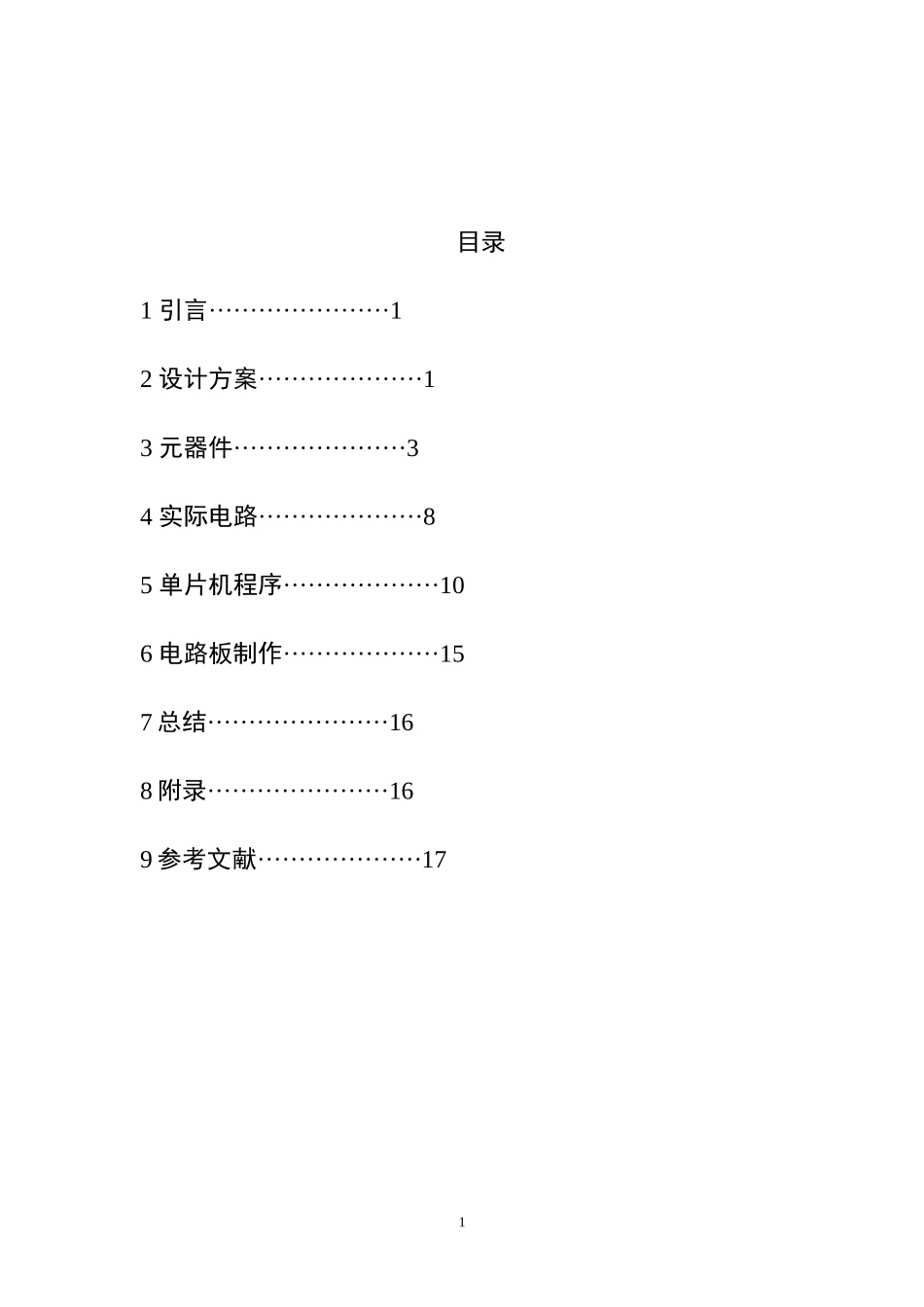

五邑大学单片机课程设计报告基于51单片机的简易数字电压表的设计学院：信息工程学院专业：交通工程（交通控制与管理）班姓名学号指导老师：完成日期：2015年01月05日目录1引言······················12设计方案····················13元器件·····················34实际电路····················85单片机程序···················106电路板制作···················157总结······················168附录······················169参考文献····················171数字电压表设计1引言在电量的测量中，电压、电流和频率是最基本的三个被测量，其中电压量的测量最为经常。而且随着电子技术的发展，更是经常需要测量高精度的电压，所以数字电压表就成为一种必不可少的测量仪器。数字电压表简称DVM，它是采用数字化测量技术，把连续的模拟量转换成不连续、离散的数字形式并加以显示的仪表。由于数字式仪器具有读数准确方便、精度高、误差小、测量速度快等特而得到广泛应用。传统的指针式刻度电压表功能单一，进度低，容易引起视差和视觉疲劳，因而不能满足数字化时代的需要。采用单片机的数字电压表，将连续的模拟量如直流电压转换成不连续的离散的数字形式并加以显示，从而精度高、抗干扰能力强可扩展性强、集成方便，还可与PC实时通信。数字电压表是诸多数字化仪表的核心与基础。以数字电压表为核心，可以扩展成各种通用数字仪表、专用数字仪表及各种非电量的数字化仪表。目前，由各种单片机和A/D转换器构成的数字电压表作全面深入的了解是很有必要的。目前，数字电压表的内部核心部件是A/D转换器，转换的精度很大程度上影响着数字电压表的准确度，因而，以后数字电压表的发展就着眼在高精度和低成本这两个方面。本文是以简易数字直流电压表的设计为研究内容，本系统主要包括三大模块转换模块、数据处理模块及显示模块。其中，A/D转换采用ADC0808对输入的模拟信号进行转换，控制核心AT89C51再对转换的结果进行运算处理，最后驱动输出装置LED显示数字电压信号2设计方案2.1设计要求以单片机为核心，设计一个数字电压表。采用中断方式，对2路0～5V的模拟电压进行循环采集，采集的数据送LED显示，并存入内存。超过界限时指示灯闪烁。为了稍微增加一点难度，我加入测量温度的功能。22.2设计思路⑴根据设计要求，选择AT89C51单片机为核心控制器件。⑵A/D转换采用ADC0808实现，与单片机的接口为P1口和P2口的高四位引脚。⑶电压显示采用4位一体的LED数码管。⑷LED数码的段码输入,由并行端口P0产生：位码输入，用并行端口P2低四位产生。2.3设计方案将被测电压输入ADC0808的电压输入端口，进行采集。接着，将采集到的模拟信号转换为数字信号。然后，通过控制单片机的内部程序，让单片机系统按照规定的时序来采集ADC0808输入的数字信号，并通过算法计算出被测电压的值。最后，单片机再将计算好的电压值，按照一定的时序送入LED数码管中，让其显示。同时，设置监测电路，当电压达到预定值时，进行报警提示。2.4流程图图1：设计方案流程图3元器件3.1A/D转换模块一个n位的逐次逼近型A/D转换器只需要比较n次，转换时间只取决于位数3和时钟周期，逐次逼近型A/D转换器转换速度快，因而在实际中广泛使用。3.1.1逐次逼近型A/D转换器原理逐次逼近型A/D转换器是由一个比较器、A/D转换器、存储器及控制电路组成。它利用内部的寄存器从高位到低位一次开始逐位试探比较。转换过程如下：开始时，寄存器各位清零，转换时，先将最高位置1，把数据送入A/D转换器转换，转换结果与输入的模拟量比较，如果转换的模拟量比输入的模拟量小，则1保留，如果转换的模拟量比输入的模拟量大，则1不保留，然后从第二位依次重复上述过程直至最低位，最后寄存器中的内容就是输入模拟量对应的二进制数字量[5]。其原理框图如图2所示：图2逐次逼近式A/D转换器原理图3.1.2ADC0808ADC0808是CMOS单片型逐次逼近式A/D转换器，带有使能控制...
